732360222

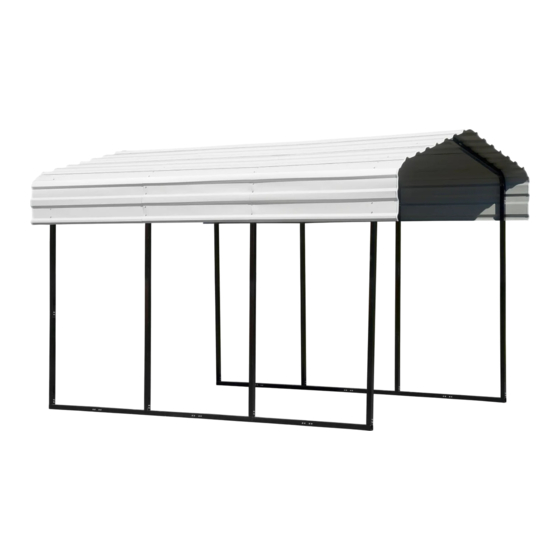

Owner's Manual
& Assembly Guide
Gloves must be worn
at all times to reduce
risk of injury!
Register • Enregistrer • Regístrate
/
ShelterLogic.com
product-registration
BUILDING DIMENSIONS
†
Approx.
Storage
Size
10' x 15'
148 Sq. Ft. 1110 Cu. Ft.
2
3,0 m x 4,6 m
13,7 m
* See Inside for Detailed Safety Information.
†
Size rounded off to the nearest foot
Exterior Dimensions
(Roof Edge to Roof Edge)
Area
Width
120"
31,4 m 3
305 cm
10' Wide Carport
arrowsheds.com
Visit our website for compatible accessories
Interior Dimensions
Depth
Height
Width
183.25"
98.4"
116"
465 cm
250 cm
295 cm
www.arrowsheds.com
Base
132" x 192"
Size
335 cm x 488 cm
Depth
Height
Width
183.25"
96.4"
116"
465 cm
245 cm
295 cm
EN,FR,SP,GE-01LH
Entrance
Height
Height
(max)
(min)
96.4"
82"
245 cm
208 cm
