Installation de la conduite d'eau.
Veuillez lire toutes les directives attentivement.
Fermez le robinet de la conduite d'eau principale
Ouvrez le robinet le plus près pour permettre à la conduite d'eau de se vider.
Installez le robinet d'arrêt
Installez le robinet d'arrêt sur la conduite d'eau
1
potable fréquemment utilsée la plus proche.
Choisissez pour le robinet un emplacement
2
facilement accessible. Il est préférable de
l'installer sur le côté d'une conduite d'eau
froide verticale. Si vous devez le raccorder à une
conduite d'eau horizontale, effectuez le
raccordement sur le dessus ou le côté plutôt
qu'au fond de la conduite afin d'éviter la chute
de sédiments provenant de la conduite d'eau.
Percez un trou de 1/4 po dans la conduite d'eau,
3
à l'aide d'un foret affûté. Enlevez les bavures
produites lors du perçage de la conduite.
Faites passer le tuyau de cuivre et raccordez-le au robinet d'arrêt
Placez le tuyau de cuivre entre la conduite d'eau
froide et le réfrigérateur.
Faites passer le tuyau par un trou percé dans le
plancher ou le mur (derrière le réfrigérateur ou à
proximité de l'armoire) le plus près possible du
mur.
Assurez-vous que la longueur de tuyau
supplémentaire est suffisante [environ 8 pieds
(244 cm) formant 3 boucles d'environ 10 po
(25 cm) de diamètre] pour que vous puissiez
éloigner le réfrigérateur du mur après
l'installation.
Ouvrez le robinet et rincez le tuyau
Ouvrez le robinet de la conduite d'eau
1
principale et rincez le tuyau jusqu'à ce que l'eau
soit propre.
42
All manuals and user guides at all-guides.com
Fixez le robinet d'arrêt à la conduite d'eau
4
froide à l'aide d'une bride.
Serrez les vis de la bride jusqu'à ce que la
5
rondelle d'étanchéité commence à gonfler.
Ne serrez pas de façon excessive afin de ne pas
écraser le tuyau de cuivre.

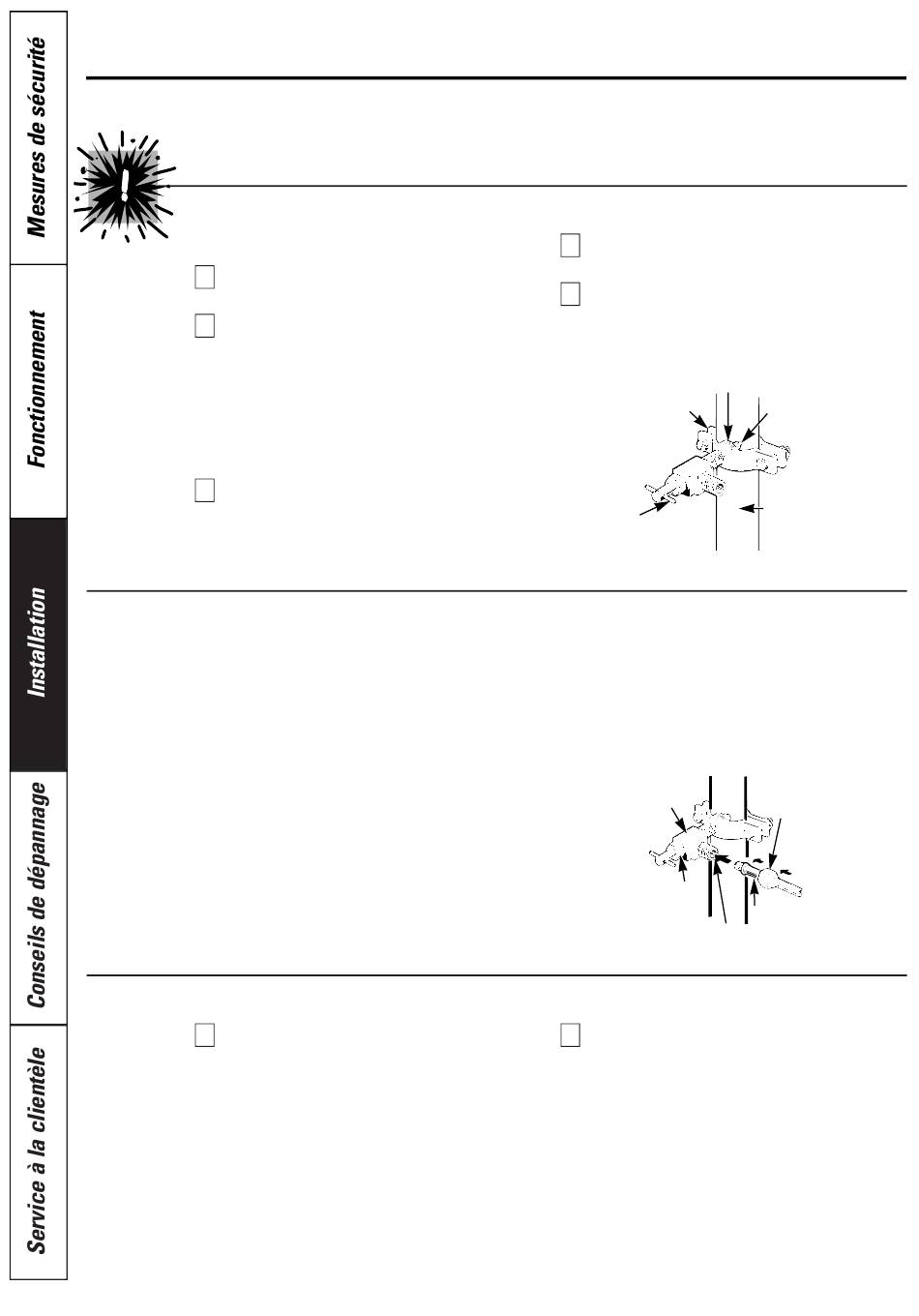

Rondelle
Bride
Robinet d'arrêt
à brides
Installez l'écrou à compression et la douille de
raccordement à l'extrémité du tuyau et raccordez-le
au robinet d'arrêt.
Assurez-vous que le tuyau est bien inséré à
l'intérieur du robinet. Serrez solidement l'écrou à
compression.
Robinet d'arrêt à brides
Écrou de serrage
Orifice de sortie
Coupez l'eau au niveau de l'électrovanne après
2
avoir fait couler par le tuyau environ une pinte
(1 l) d'eau.
Orifice d'entrée
Conduite d'eau
froide verticale
Écrou à compression
Douille de raccordement
