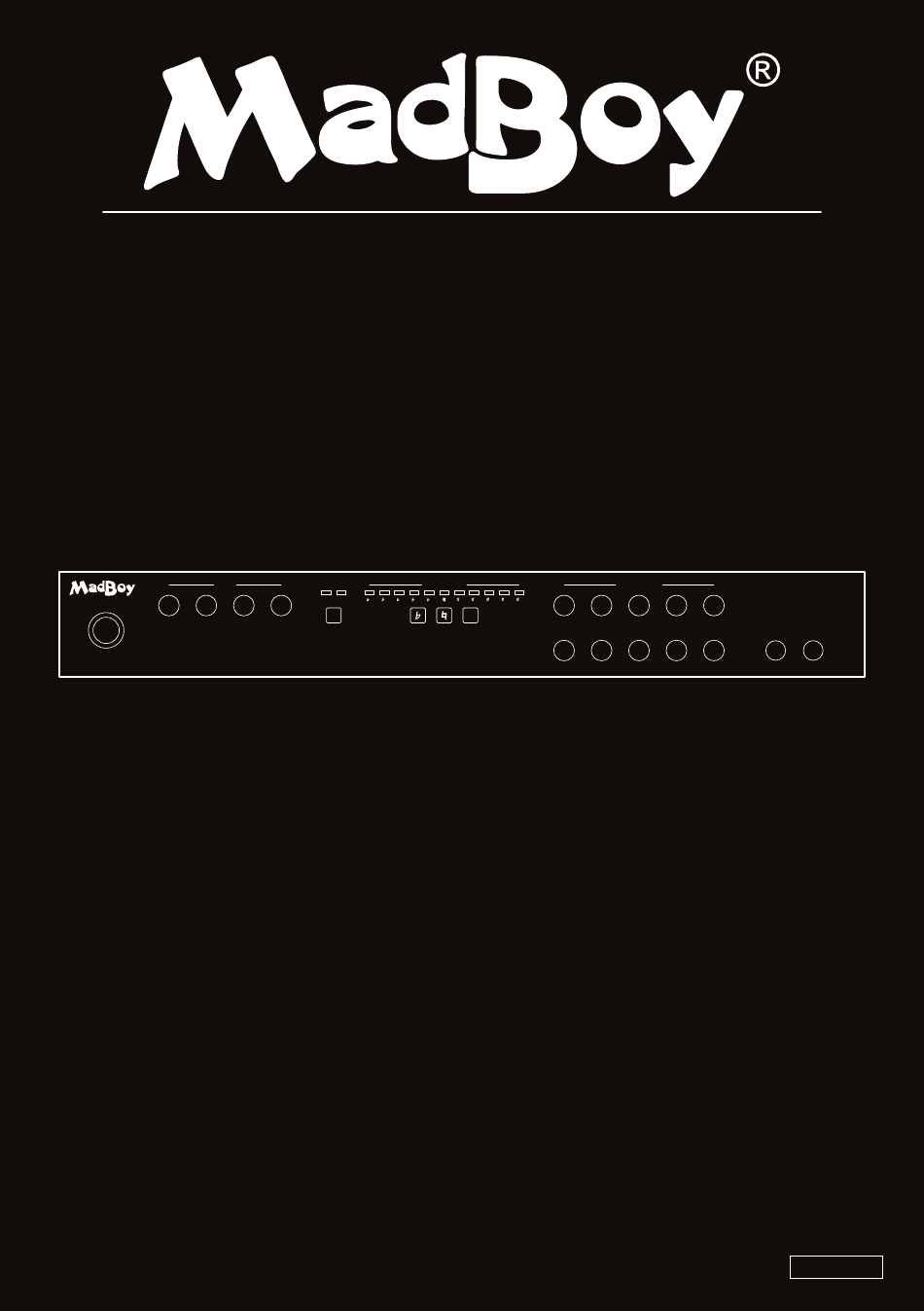

- Page 1 BOOST-102 DIGITAL KARAOKE MIXING AMPLIFIER BOOST-102 MUSIC SOURCE KEY CONTROL MICROPHONES LINE OPT MIC 1 POWER BASS TREBLE BASS TREBLE EFFECT MIC 2 BASS TREBLE EFFECT MIC 1 MIC 2 OWNER’S MANUAL WWW.MADBOY-AUDIO.COM ENGLISH...
-
Page 2: Table Of Contents
Connecting the Audio Source .................. Connecting the Audio System .................. Connecting Passive Speakers ................. Connecting Microphones ..................Connection Examples Connecting the SMART-TV and Passive Speakers ..........Connecting the APPLE-TV and Passive Speakers ..........Microphone Cables and Connectors ................Technical Specifications ....................WWW.MADBOY-AUDIO.COM... -
Page 3: Safety Instructions
D. The apparatus do not operate normally. 14. Servicing: Refer all servicing to the qualified service personnel. 15. Warranty: Warranty service should be done by qualified service personnel authorized by Madboy Audio International Oy. Warranty is invalidated if a warranty seal has been altered, removed or defaced or inadequate repair work performed by end user or any non-authorized repair center. -
Page 4: Getting Started
Two-way binding post outputs for passive speakers (minimum impedance 4 Ω) Ÿ Three audio outputs Ÿ Digital optical Toslink (S/PDIF, PCM) § Stereo RCA § Mono RCA (Subwoofer) § What’s in the Box Boost-102 (1) Ÿ Power cable (1) Ÿ Owner’s manual (1) Ÿ WWW.MADBOY-AUDIO.COM... -
Page 5: Front And Back Panel
9. MICROPHONE INPUT: Balanced 1/4" TRS jacks for microphones. Balanced or unbalanced microphone cable can be used. BALANCED MIC INPUTS LINE POWER INPUT MIC 1 MIC 2 MODEL: BOOST-102 SUBWOOFER WWW.MADBOY-AUDIO.COM SERIAL NO.: DESIGNED IN FINLAND OPTICAL OPTICAL AC 100-240 V, 50/60 Hz 1. -
Page 6: Getting Connected
Getting Connected Basic Operation Instructions 1. Connect the audio source, passive speakers and power cable to Boost-102. 2. Turn on your audio source and Boost-102. 3. Select right input channel from Boost-102. 4. Adjust music and microphone volumes from Boost-102. -
Page 7: Connecting Passive Speakers
Getting Connected Connecting Passive Speakers Before connecting speakers, make sure that the power is turned off from Boost-102. Connection guide: Ÿ You can use speaker wire or speaker wire with banana plugs. Connecting the speaker Ÿ Follow the speaker polarity (+/-) when connecting speakers. -
Page 8: Connecting Microphones
MIC 1 MIC 2 UNBALANCED MICROPHONE CABLE (1/4" TS PLUG-XLR FEMALE) BALANCED XLR FEMALE - XLR MALE CABLE MIC 1 MIC 2 BALANCED MIC INPUTS MIC 1 MIC 2 BALANCED MICROPHONE CABLE (1/4" TRS PLUG-XLR FEMALE) WWW.MADBOY-AUDIO.COM... -
Page 9: Connection Examples
Connection Examples 1. Connecting the SMART-TV and Passive Speakers Requirements: Ÿ SMART-TV with optical output Ÿ Boost-102 mixing amplifier Ÿ Passive speakers Ÿ 1x Toslink cable Ÿ Speaker wire OPTICAL VIDEO HDMI Note! Television must be set to output audio in PCM format. -
Page 10: Connecting The Apple-Tv And Passive Speakers
Connection Examples 2. Connecting the APPLE-TV and Passive Speakers APPLE-TV Requirements: Ÿ APPLE-TV Ÿ Boost-102 mixing amplifier Ÿ Passive speakers Ÿ 1x Toslink cable HDMI HDMI HDMI OPTICAL VIDEO HDMI Note! Television must be set to SUBWOOFER output audio in PCM format. -
Page 11: Microphone Cables And Connectors
XLR Male Connector Shield Connectors: Unbalanced 1/4" TS Balanced 1/4" TRS XLR Female Plug Connector Plug Connector tip = tip = signal hot (+) ring = cold (-) Shield sleeve = sleeve = ground shield ring sleeve sleeve XLR Male WWW.MADBOY-AUDIO.COM... -
Page 12: Technical Specifications
±12 dB / 100 Hz (2nd order shelving) Mid: ±12 dB / 2.5 kHz (peaking) Treble: ±12 dB / 10 kHz (2nd order shelving) Key control: MadBoy ’Toner’ Key Control, ±5 semitones Microphones Vol: -∞ – +24 dB Bass: ±12 dB / 100 Hz (2nd order shelving) Mid: ±12 dB / 2 kHz (peaking) - Page 13 WWW.MADBOY-AUDIO.COM...
- Page 14 BOOST-102 DIGITAALINEN KARAOKE MIKSERIVAHVISTIN REMIX-32 MUSIC SOURCE KEY CONTROL MICROPHONES LINE OPT MIC 1 POWER BASS TREBLE BASS TREBLE EFFECT MIC 2 BASS TREBLE EFFECT MIC 1 MIC 2 KÄYTTÖOPAS WWW.MADBOY-AUDIO.COM SUOMI...
- Page 15 Etu- ja takapaneeli ...................... Kytkeminen Toimenpiteet ennen käyttöä ..................Äänilähteen kytkeminen ................... Äänentoiston kytkeminen ..................Passiivikaiuttimien kytkeminen ................Mikrofonien kytkeminen ................... Kytkentäesimerkit Älytelevision ja passiivikaiuttimien kytkeminen ............Apple-TV:n ja passiivikaiuttimien kytkeminen ............Mikrofonikaapelit ja -liittimet ..................Tekniset tiedot ......................WWW.MADBOY-AUDIO.COM...
-
Page 16: Turvaohjeet
14. Huoltaminen: Laitetta saa huoltaa ainoastaan näissä ohjeissa mainitulla tavalla. Kaikki muut huoltotoimenpiteet on jätettävä Madboy Audio International Oy:n valtuutetun huollon tehtäväksi. 15. Takuu: Takuuhuollot suoritetaan vain Madboy Audio International Oy:n valtuutetussa huollossa. Takuusinetin rikkominen mitätöi laitteen takuun. Takuu ei kata laitteen vääränlaisesta käytöstä... -
Page 17: Ennen Aloitusta
Digitaalinen D-luokan vahvistin 2 X 72 W (4 Ω) or 2 X 36 W (8 Ω) jatkuvalla ulostuloteholla. Ÿ Maksimi huipputeho 2 X 144 W. Ÿ Digitaalinen MadBoy ’Toner’ sävelkorkeudensäädin, ±5 puolisävelaskelta. Ÿ Kaksi kaiutinulostuloa passiivikaiuttimille. Ÿ Digitaalinen Toslink sisään- ja ulostulo äänilähteen ja äänentoiston kytkentään. -
Page 18: Etu- Ja Takapaneeli
9. MIKROFONISISÄÄNTULOT: Balansoidut 6,35 mm TRS jakkiliittimet mikrofoneille. Voit käyttää sekä balansoituja tai balansoimattomia mikrofonikaapeleita. Kaapeleiden kytkennät sivulla 10. BALANCED MIC INPUTS LINE POWER INPUT MIC 1 MIC 2 MODEL: BOOST-102 SUBWOOFER WWW.MADBOY-AUDIO.COM SERIAL NO.: DESIGNED IN FINLAND OPTICAL OPTICAL AC 100-240 V, 50/60 Hz 1. -
Page 19: Kytkeminen
Kytkeminen Toimenpiteet ennen käyttöä 1. Kytke äänilähde, passiivikaiuttimet ja virtajohto Boost-102-mikserivahvistimeen. 2. Kytkeä virta äänilähteeseen ja mikserivahvistimeen. 3. Valitse käytettävä äänilähde (LINE/OPT) mikserivahvistimen etupaneelista. 4. Säädä musiikin ja mikrofonien äänenvoimakkuus sopivalle tasolle mikserivahvistimen etupaneelista. Äänilähteen kytkeminen Voit kytkeä analogisen äänilähteen mikserivahvistimen RCA-sisääntuloon (LINE IN) RCA-kaapelilla, mikäli äänilähteessäsi on RCA-ulostulo. -
Page 20: Passiivikaiuttimien Kytkeminen
Kytkeminen Passiivikaiuttimien kytkeminen Kytke virta pois Boost-102 -mikserivahvistimesta ennen kaiuttimien kytkemistä. Kytkentäohje: Ÿ Voit kytkeä kaiuttimet käyttäen kaiutinkaapelia tai kaiutinkaapelia, Kytkeminen käyttäen joiden päässä banaaniplugit. kaiutinkaapelia: Ÿ Noudata oikeaa napaisuutta (+/-) kytkiessäsi kaiuttimia. Ÿ Pienin sallittu kaiuttimen impedanssi 4 Ω. -
Page 21: Mikrofonien Kytkeminen
Balansoidut mikrofonikaapelit ovat vähemmän herkkiä ulkoisille häiriöille. MIC 1 MIC 2 BALANSOIMATON MIKROFONIKAAPELI (1/4" TS PLUGI-XLR NAARAS) BALANSOITU XLR NAARAS - XLR UROS KAAPELI MIC 1 MIC 2 BALANCED MIC INPUTS MIC 1 MIC 2 BALANSOITU MIKROFONIKAAPELI (1/4" TRS PLUGI-XLR NAARAS) WWW.MADBOY-AUDIO.COM... -
Page 22: Kytkentäesimerkit
Kytkentäesimerkit 1. Älytelevision ja passiivikaiuttimien kytkeminen Tarvitset: Ÿ Älytelevisio, jossa optinen ulostulo Ÿ Boost-102 -mikserivahvistin Ÿ Passiivikaiuttimet Ÿ 1x Toslink-kaapeli Ÿ Kaiutinkaapelia OPTICAL VIDEO HDMI Huom! Aseta televisio toistamaan optisen ulostulon ääni PCM-muodossa! SUBWOOFER OPTICAL OPTICAL BALANCED MIC INPUTS LINE... -
Page 23: Apple-Tv:n Ja Passiivikaiuttimien Kytkeminen
Kytkentäesimerkit 2. Apple-TV:n ja passiivikaiuttimien kytkeminen Tarvitset: APPLE-TV Ÿ Apple-TV Ÿ TV, jossa optinen ulostulo. Ÿ Boost-102 -mikserivahvistin Ÿ Passiivikaiuttimet HDMI Ÿ 1x Toslink-kaapeli Ÿ Kaiutinkaapelia HDMI HDMI HDMI OPTICAL VIDEO HDMI Huom! Aseta televisio toistamaan SUBWOOFER optisen ulostulon ääni... -
Page 24: Mikrofonikaapelit Ja -Liittimet
XLR uros suojavaippa Liittimet: Balansoimaton Balansoitu XLR naaras 6,35 mm TS plugi 6,35 mm TRS plugi kärki = kärki = signaali kuuma (+) rengas = kylmä (-) Suojavaippa runko = runko = suojavaippa kärki kärki rengas runko runko XLR uros WWW.MADBOY-AUDIO.COM... -
Page 25: Tekniset Tiedot
Mid: ±12 dB / 2.5 kHz (peaking) Treble: ±12 dB / 10 kHz (2nd order shelving) Sävelkorkeuden säädin: MadBoy ’Toner’ sävelkorkeuden säädin, ±5 puolisävelaskelta Mikrofonien säätimet Vol: -∞ – +24 dB Bass: ±12 dB / 100 Hz (2nd order shelving) Mid: ±12 dB / 2 kHz (peaking) - Page 26 WWW.MADBOY-AUDIO.COM...
- Page 27 BOOST-102 ЦИФРОВОЙ КАРАОКЕ МИКШЕР-УСИЛИТЕЛЬ BOOST-102 MUSIC SOURCE KEY CONTROL MICROPHONES LINE OPT MIC 1 POWER BASS TREBLE BASS TREBLE EFFECT MIC 2 BASS TREBLE EFFECT MIC 1 MIC 2 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WWW.MADBOY-AUDIO.COM РУССКИЙ...
- Page 28 Подключение Основные инструкции по эксплуатации ................Подключение аудиоисточника ....................Подключение аудиосистемы ....................Подключение динамиков ....................... Подключение микрофонов ....................Примеры подключения Подключение SMART-TV как ИСТОЧНИКА аудио .............. Подключение APPLE-TV как ИСТОЧНИКА аудио ............... Кабели и разъемы ........................Технические характеристики ..................... WWW.MADBOY-AUDIO.COM...
-
Page 29: Инструкции По Технике Безопасности
C. Устройство упало или был поврежден корпус D. Устройство работает ненормально 14. Обслуживание: Все обслуживание должно проводиться квалифицированным сервисным персоналом. 15. Гарантия: Гарантийное обслуживание должно проводиться в квалифицированным сервисным персоналом, авторизованным Madboy Audio International Oy. Гарантия аннулируется, если гарантийные пломбы изменены, удалены или испорчены. WWW.MADBOY-AUDIO.COM... -
Page 30: Начало Работы
Два аудио выхода для пассивной акустической системы (минимальный импеданс 4 Ω). Ÿ Три аудио выхода Ÿ Цифровой выход Toslink (S/PDIF) § Стерео RCA § Моно RCA (Сабвуфер) § Содержание упаковки Boost-102 (1) Ÿ Кабель электропитания (1) Ÿ Руководство пользователя (1) Ÿ WWW.MADBOY-AUDIO.COM... -
Page 31: Передняя И Задняя Панель
помощью кнопки питания. 9. МИКРОФОННЫЙ ВХОД (1/4" TRS ДЖЕК): Вставьте микрофонный шнур в этот вход. BALANCED MIC INPUTS LINE POWER INPUT MIC 1 MIC 2 MODEL: BOOST-102 SUBWOOFER WWW.MADBOY-AUDIO.COM SERIAL NO.: DESIGNED IN FINLAND OPTICAL OPTICAL AC 100-240 V, 50/60 Hz 1. -
Page 32: Подключение
Подключение Основные инструкции по эксплуатации 1. Подключите аудиоисточник ,пассивные колонки и шнур питания к микшерному усилителю Boost-102. 2. Подключите питание к источнику звука и микшерному усилителю. 3. Выберите используемый источник звука на передней панели микшерного усилителя (LINE/OPT). 4. Отрегулируйте подходящий уровень громкости музыки и микрофона на передней панели... -
Page 33: Подключение Динамиков
Подключение Подключение динамиков Перед тем, как подключить колонки, убедитесь, что выключено питание микшера и других устройств (ТВ, активных колонок…). Для подключения BOOST-102 к колонкам, нужен кабель. Подключение колонок через кабель Инструкция по подключению: Освободите 10 мм кабеля Вытяните освобожденный Ÿ Вы можете подключить динамики с помощью кабеля динамика... -
Page 34: Подключение Микрофонов
менее чувствительны к внешним шумам, вызванным электромагнитными помехами. MIC 1 MIC 2 НЕСИММЕТРИЧНЫЙ МИКРОФОННЫЙ КАБЕЛЬ (XLR РАЗЪЕМ — 1/4" TS ШТЕКЕР) БАЛАНСНЫЙ XLR-РАЗЪЕМ — БАЛАНСНЫЙ XLR-КАБЕЛЬ MIC 1 MIC 2 BALANCED MIC INPUTS MIC 1 MIC 2 БАЛАНСНЫЙ МИКРОФОННЫЙ КАБЕЛЬ (XLR РАЗЪЕМ — 1/4" TRS ШТЕКЕР) WWW.MADBOY-AUDIO.COM... -
Page 35: Примеры Подключения
Примечание! Телевизор должен быть настроен для вывода аудио в формате ИКМ. SUBWOOFER OPTICAL OPTICAL BALANCED MIC INPUTS LINE POWER INPUT MIC 1 MIC 2 MODEL: BOOST-102 SUBWOOFER WWW.MADBOY-AUDIO.COM SERIAL NO.: DESIGNED IN FINLAND OPTICAL OPTICAL AC 100-240 V, 50/60 Hz WWW.MADBOY-AUDIO.COM... -
Page 36: Подключение Apple-Tv Как Источника Аудио
Примечание! Телевизор SUBWOOFER должен быть настроен для вывода аудио в формате ИКМ. OPTICAL OPTICAL BALANCED MIC INPUTS LINE POWER INPUT MIC 1 MIC 2 MODEL: BOOST-102 SUBWOOFER WWW.MADBOY-AUDIO.COM SERIAL NO.: DESIGNED IN FINLAND OPTICAL OPTICAL AC 100-240 V, 50/60 Hz WWW.MADBOY-AUDIO.COM... -
Page 37: Кабели И Разъемы
оболочка Разъемы: Несимметричный Симметричный Гнездовой XLR штепсельный штепсельный разъем 1/4" TS разъем 1/4" TRS наконечник = наконечник = сигнал положительный (+ve) кольцо = отрицательный (-ve) оболочка оболочка = оболочка = заземление экран наконечник наконечник кольцо оболочка оболочка Штекерный XLR WWW.MADBOY-AUDIO.COM... -
Page 38: Технические Характеристики
±12 дБ / 100 Гц (сглаживание) Средние частоты: ±12 дБ / 2,5 кГц (ВЧ-усиление) Высокие частоты: ±12 дБ / 10 кГц (сглаживание) Управление тональностью: Управление тональностью MadBoy Toner, ±5 полутонов Управление микрофоном Громкость: -∞ – +24 дБ Низкие частоты: ±12 дБ / 100 Гц (сглаживание) Средние... - Page 39 WWW.MADBOY-AUDIO.COM...
