MASTER KITCHEN MKHD V606 Touch BK Instruction Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
CAPPA
MANUALE DI ISTRUZIONE
MODELLO: MKHD V606 Touch BK

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MKHD V606 Touch BK and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for MASTER KITCHEN MKHD V606 Touch BK

Summary of Contents for MASTER KITCHEN MKHD V606 Touch BK

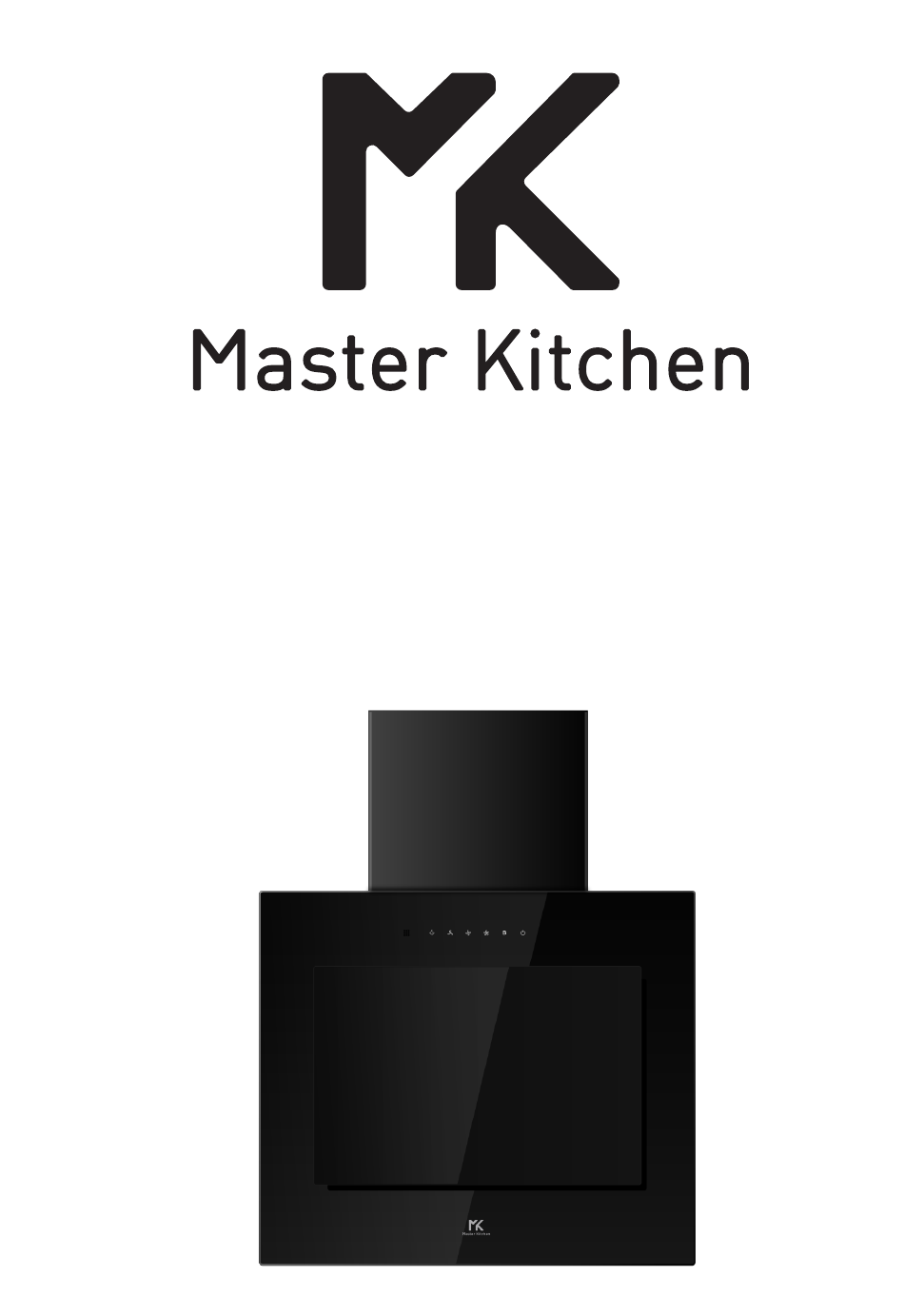

  • Page 1 CAPPA MANUALE DI ISTRUZIONE MODELLO: MKHD V606 Touch BK...
  • Page 3 RACCOMANDAZIONI E CONSIGLI Le istruzioni per l'uso si applicano a diverse versioni di questo elettrodomestico. Di conseguenza, è possibile trovare descrizioni di singole funzionalità che non si applicano al proprio specifico elettrodomestico. INSTALLAZIONE  Il produttore non sarà ritenuto responsabile per eventuali danni derivanti da un'installazione non corretta o impropria.
  • Page 4 COMPONENTI Rif. Qtà Componenti prodotto Corpo cappa completo di: comandi, luci, aspiratore, filtro Condotto decorativo inferiore (opzionale) Condotto decorativo superiore (opzionale) Flangia (opzionale) Tubo di scarico Filtro al carbone attivo (opzionale) Rif. Qtà Componenti installazione Viti 5 x 50 Tasselli Viti 4,2 x 9,5 Staffa di fissaggio della cappa (opzionale) Staffa di fissaggio del condotto (0/1 opzionale)
  • Page 5 DIMENSIONI Min. Min. 500mm 500mm 891~1270 418.5 489.5 IT-4...

  • Page 6: Installazione

    INSTALLAZIONE FORATURA A PARETE E STAFFA DI FISSAGGIO (OPTIONAL) Optional Come primo passo, disegnare:  Una linea verticale fino al soffitto o al limite superiore al centro dell’area in cui sarà installata la cappa.  Una linea orizzontale A a 950-1050 mm di distanza dalla parte superiore della cappa. ...
  • Page 7  Segnare un punto (3) sulla linea orizzontale C, 80 mm a destra della linea verticale di riferimento.  Ripetere questa operazione sull’altro lato, controllando che i due segni siano a livello. Fissare le staffe (opzionale) :  Praticare dei fori nei punti (1) (2) (3) segnati con una punta da trapano di ɸ10. ...
  • Page 8 MONTAGGIO DEL CONDOTTO Il condotto può essere installato solo con cappa aspirante. Condotto decorativo inferiore (vedi sezione componenti a pag. IT-3 fig. 21)  Fissare una staffa di fissaggio del condotto sul condotto decorativo inferiore con 2 viti 12 (4,2 x 9,5) in dotazione con la cappa.

  • Page 9: Pannello Di Controllo

    PANNELLO DI CONTROLLO Opzionale: Pulsante Funzione Note Accende il motore. Quando è spento Consente lo spegnimento del motore con 3 Quando è acceso minuti di ritardo mentre lampeggia. Spegne il motore. . Quando lampeggia Accende il motore a velocità bassa. I pulsanti sono accesi Accende il motore a velocità...

  • Page 10: Manutenzione

    MANUTENZIONE APERTURA DEL PANNELLO  Spingere prima il pannello e poi tirarlo per aprirlo.  Pulire l'esterno con un panno umido e detersivo neutro. Pulire l'interno con un panno umido e detersivo neutro; non usare panni o spugne bagnati o getti d'acqua; non usare sostanze abrasive.
  • Page 11 ILLUMINAZIONE SOSTITUZIONE DELLA LAMPADINA Luce a LED 1,5 W  Spegnere la cappa aspirante e isolarla rimuovendo la spina di alimentazione o disinserendo il fusibile.  Rimuovere il filtro antigrasso.  Rimuovere la luce facendo leva sul relativo raccordo dal corpo della cappa (potrebbe essere necessario applicare pressione o forza).

  • Page 12: Risoluzione Dei Problemi

    RISOLUZIONE DEI PROBLEMI Guasto Causa Soluzione Sostituire la ventola. Le pale sono bloccate. Il condensatore è danneggiato. Sostituire il condensatore. Luce accesa ma il Il motore è danneggiato. Sostituire il motore. motore non funziona Il cablaggio interno del motore è Sostituire il motore.

  • Page 13: Cooker Hood

    COOKER HOOD INSTRUCT ON MANUAL MODEL : MKHD V606 Touch BK...

  • Page 14: Recommendations And Suggestions

    RECOMMENDATIONS AND SUGGESTIONS The instructions for Use apply to several versions of this appliance. Accordingly, you may find descriptions of individual features that do not apply to your specific appliance. INSTALLATION  The manufacturer will not be held liable for any damages resulting from incorrect or improper installation.
  • Page 15 COMPONENTS Ref. Qty. Product Components Hood Body, complete with: Controls, Light, Blower, Filter. Lower Decorative Chimney ( optional ) Upper Decorative Chimney ( optional ) Flange ( optional ) Exhaust Pipe The Activated Charcoal filter ( optional ) Qty . Ref.
  • Page 16 DIMENSIONS Min. Min. 500mm 500mm 891~1270 418.5 489.5 EN-4...

  • Page 17: Installation

    INSTALLATION WALL DRILLING AND BRACKET FIXING (OPTIONAL) Optional As a first step, proceed with the following drawings:  A vertical line up to the ceiling or up to the upper limit, at the center of the area in which the hood is to be fitted.

  • Page 18: Ducted Version Air Exhaust System

    three marks are leveled.  Mark a point (3) on the horizontal line C, 80 mm to the right of the vertical reference line.  Repeat this operation on the other side, checking that the two marks are leveled. Fix the brackets (Optional): ...

  • Page 19: Chimney Assembly

    CHIMNEY ASSEMBLY The chimney can only be installed with exhausting hood. Lower Decorative Chimney Fix a Chimney fixing bracket 21 onto the Lower Decorative Chimney with 2 screws 12  (4.2 x 9.5) supplied with the hood. Slightly widen the two sides of the flue and hook them onto the hood body, making sure that ...

  • Page 20: Control Panel

    CONTROL PANEL Optional: Button Function Remarks Turns the Motor ON. When is off. Enable shutdown the Motor with a 3 minutes When is on. delay meanwhile flashes. Turns the Motor OFF. When is flashing. Turns the Motor on at speed Low. Buttons are on.

  • Page 21: Grease Filters

    MAINTENANC OPENNING PANEL  Push the panel first and then pull it to open.  Clean the outside with a damp cloth and neutral detergent. Clean the inside using a damp cloth and neutral detergent; do not use wet clothes or sponges, or jets of water;...

  • Page 22: Light Replacement

    LIGHTING LIGHT REPLACEMENT 1.5W LED light. Switch off the extractor hood and isolate the extractor hood by pulling out the mains  plug or switching off the fuse. Remove the grease filter.  Remove the light by levering its fitting from the hood body(this may require pressure or ...

  • Page 23: Troubleshooting

    TROUBLE SHOOTING Fault Cause Solution The blades are blocked. The capacitor is damaged. Replace capacitor. Light on, but The motor is damaged. Replace motor. motor does not The internal wiring of motor is cut off/ work Replace motor. disconnected. An unpleasant smell may be produced.
  • Page 24 P/N:16173000A09613...
