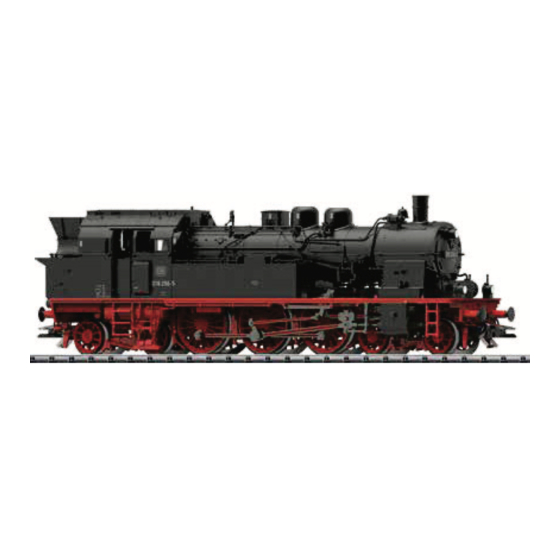

Modell der Dampflokomotive BR 78
22875

Advertisement

Chapters

loading
Need help?

Need help?

Do you have a question about the H0 BR 78 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Trix H0 BR 78

Summary of Contents for Trix H0 BR 78

  • Page 1 Modell der Dampflokomotive BR 78 22875...

  • Page 3: Table Of Contents

    Inhaltsverzeichnis Seite Sommaire Page Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Multiprotokollbetrieb Mode multiprotocole Schaltbare Funktionen Fonctions commutables Parameter/Register Paramètre/Registre Ergänzendes Zubehör Accessoires complémentaires Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange Table of Contents Page Inhoudsopgave Pagina...

  • Page 4: Sicherheitshinweise

    Das Digital-Protokoll mit den meisten Möglichkeiten ist das werden. höchstwertige Digital-Protokoll. Die Reihenfolge der Digital- • Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Protokolle ist in der Wertung fallend: Ihren Trix-Fachhändler. Priorität 1: mfx • Gewährleistung und Garantie gemäß der beiliegenden Priorität 2: DCC Garantieurkunde.
  • Page 5 mfx-Protokoll Hinweis: Werden zwei oder mehrere Digital-Protokolle am Gleis erkannt, übernimmt der Decoder automatisch das Adressierung höchstwertige Digital-Protokoll; z.B. wird mfx & DCC erkannt • Keine Adresse erforderlich, jeder Decoder erhält eine wird das mfx-Digital-Protokoll vom Decoder übernommen. einmalige und eindeutige Kennung (UID). Einzelne Protokolle können über den Parameter CV 50 •...
  • Page 6 DCC-Protokoll Es wird empfohlen, die Programmierungen grundsätzlich auf dem Programmiergleis vorzunehmen. Adressierung Logische Funktionen • Mögliche Adressen: Kurze, lange und Traktionsadresse • Adressbereich: Anfahr-/Bremsverzögerung 1 – 127 (kurze Adresse, Traktionsadresse) • Die Beschleunigungs- und Bremszeit können getrennt 1 – 10239 (lange Adresse) von einander eingestellt werden.

  • Page 7: Schaltbare Funktionen

    Geräusch: Glocke Schlusslicht rot (Tender) Geräusch: Bremsenquietschen aus Geräusch: Kohle schaufeln Geräusch: Schaffnerpfiff Geräusch: Dampf ablassen Rangierlicht + Rangiergang Trix Systems Funktionen ab F16 sind erst ab MS2 Softwareversion 3.55 Geräusch: Rangierpfiff möglich. Geräusch: Luftpumpe mit Zufallsgeräuschen Geräusch: Wasserpumpe Gehört nicht zum Lieferumfang.

  • Page 8: Parameter/Register

    Bedeutung Wert DCC ab Werk Adresse 1 - 127 PoM Minimalgeschwindigkeit 0 - 255 PoM Anfahrverzögerung 0 - 255 PoM Bremsverzögerung 0 - 255 PoM Maximalgeschwindigkeit 0 - 255 Werkreset/Herstellerkennung PoM Funktionen F1 - F8 im Analogbetrieb 0 - 255 PoM Funktionen F9 - F15 und Licht im Analogbetrieb 0 - 255 Erweiterte Adresse (oberer Teil)

  • Page 9: Safety Notes

    The sequence of digital protocols in well as transferred along with the product to others. descending order is: • Please see your authorized Trix dealer for repairs or Priority 1: mfx spare parts. Priority 2: DCC •...
  • Page 10 mfx Protocol Note: If two or more digital protocols are recognized in the track, the decoder automatically takes on the highest value Addresses digital protocol.For example, if mfx & DCC are recognized, • No address is required; each decoder is given a one- the mfx digital protocol is taken on by the decoder.
  • Page 11 DCC Protocol We recommend that in general programming should be done on the programming track. Addresses Logic Functions • Possible addresses: short, long, and m.u. address • Address range: Acceleration / Braking Delay 1 – 127 (short address, m.u. address) •...

  • Page 12: Controllable Functions

    Sound effect: Coal being shoveled Sound effect: Conductor whistle Sound effect: Blowing off steam Switching light + Low speed switching Trix Systems range Functions starting at F16 are not possible until you have Software Version 3.55 in the MS2. Sound effect: Switching whistle...

  • Page 13: Parameter/Register

    Discription DCC Value Factory-Set Address 1 - 127 PoM Minimum Speed 0 - 255 PoM Acceleration delay 0 - 255 PoM Braking delay 0 - 255 PoM Maximum speed 0 - 255 Factory Reset / Manufacturer Recognition PoM Functions F1 - F8 in analog operation 0 - 255 PoM Functions F9 - F15 and lights in analog operation 0 - 255...

  • Page 14: Remarques Importantes Sur La Sécurité

    ; ils doivent donc être conservés et, le cas suivants : mfx, DCC, MM échéant, transmis avec le produit. Adresse encodée en usine: DCC 03 / MM 78 • Pour toute réparation ou remplacement de pièces, adres- sez vous à votre détaillant-spécialiste Trix.
  • Page 15 Protocole mfx Le protocole numérique offrant les possibilités les plus nombreuses est le protocole numérique à bit de poids Adressage fort. La hiérarchisation des protocoles numériques est • Aucune adresse n’est nécessaire, le décodeur reçoit tou- descendante : tefois une identification unique et non équivoque (UID). Priorité...
  • Page 16 Protocole DCC • Toutes les fonctions peuvent être commutées en fonction du mappage des fonctions (voir le descriptif des CVs). Adressage • Pour toute information complémentaire, voir le tableau • Adresse possibles: Courtes, longues et adresses de traction des CVs, protocole DCC. •...

  • Page 17: Fonctions Commutables

    Bruitage : Pelletage du charbon Bruitage : Sifflet Contrôleur Bruitage : Échappement de la vapeur Trix Systems Feu de manœuvre + Vitesse de Les fonctions à partir de F16 ne sont possibles qu’à partir manœuvre de MS2 version logicielle 3.55.

  • Page 18: Paramètre/Registre

    Affectation DCC Valeur Parm. Usine Adresse 1 - 127 PoM Vitesse minimale 0 - 255 PoM Temporisation d‘accélération 0 - 255 PoM Temporisation de freinage 0 - 255 PoM Vitesse maximale 0 - 255 Réinitialisation d’usine/identification du fabricant PoM Fonctions F1 - F8 en mode analogique 0 - 255 PoM Fonctions F9 - F15 et éclairage en mode analogique 0 - 255...

  • Page 19: Veiligheidsvoorschriften

    Vanaf de fabriek ingesteld: DCC 03 / MM 78 product. Het digitaalprotocol met de meeste mogelijkheden is het • Voor reparaties en onderdelen kunt zich tot Uw Trix primaire digitaalprotocol. De volgorde van de digitaalproto- handelaar wenden. collen is afnemend in mogelijkheden: •...
  • Page 20 mfx-protocol Opmerking: Als er twee of meer digitale protocollen op de rails worden herkend, dan neemt de decoder automa- Adressering tisch het hoogwaardigste protocol over; bijv. word mfx & • Een adres is niet nodig, elke decoder heeft een éénmalig DCC herkend, dan wordt het mfx signaal door de decoder en éénduidig kenmerk (UID).
  • Page 21 DCC-protocol Het is aan te bevelen om het programmeren alleen op het programmeerspoor uit te voeren. Adressering Fysieke functies • Mogelijke adressen: kort, lang en tractieadres • Adresbereik: Optrek en afremvertraging 1 – 127 (kort adres, tractieadres) • De optrek- en afremvertraging kunnen onafhankelijk van 1 –...

  • Page 22: Schakelbare Functies

    Geluid: luidklok Sluitlicht rood (tender) Geluid: piepende remmen uit Geluid: kolenscheppen Geluid: conducteurfluit Geluid: stoom afblazen Rangeerlicht + Rangeerstand Trix Systems Functies vanaf F16 zijn pas mogelijk vanaf MS2 software- Geluid: rangeerfluit versie 3.55. Geluid: luchtpomp met toevalsgeluiden Geluid: waterpomp Maakt geen deel uit van het leveringspakket.

  • Page 23: Parameter/Register

    Betekenis Waarde DCC Af fabriek Adres 1 - 127 PoM Minimale snelheid 0 - 255 PoM Optrekvertraging 0 - 255 PoM Afremvertraging 0 - 255 PoM Maximumsnelheid 0 - 255 Fabrieksinstelling/fabriekherkenning PoM functies F1 - F8 in analoogbedrijf 0 - 255 PoM functies F9 - F15 en licht in analoogbedrijf 0 - 255 Uitgebreld adres (bovenste gedeelte)
  • Page 25 Radius > 500 mm...
  • Page 26 Märklin 02420 ~ 0,2 ml Märklin 72270...
  • Page 27 Potentielle Fehlerquellen beim Rauchgenerator Causes d‘erreurs potentielles avec le générateur fumigène • Der Rauchgenerator darf nur maximal halb mit Rauchöl • Le générateur fumigène ne peut pas être rempli de gefüllt sein. liquide fumigène au-delà de la moitié du tube. •...
  • Page 32 Trix 66626...
  • Page 34 1 Schraube E261 121 Bremsleitung E12 5149 00 2 Glocke, Pumpen, Pfeife, Ventil E344 019 Steckdose, Kolbenstangenschutzrohr E344 026 3 Linsenkopfschraube E786 750 4 Senkschraube E786 790 5 Laternen kpl. E344 021 6 Lötfahne E703 510 7 Linsenkopfschraube E786 341 8 Decoder 337 599 9 Lautsprecher kpl.
  • Page 35 Allgemeiner Hinweis zur Vermeidung elektromagnetischer Hinweis: Einige Teile werden nur ohne oder mit anderer Farb- gebung angeboten. Teile, die hier nicht aufgeführt sind, können Störungen: nur im Rahmen einer Reparatur im Märklin-Reparatur-Service Um den bestimmungsgemäßen Betrieb zu gewährleisten, ist repariert werden. ein permanenter, einwandfreier Rad-Schiene-Kontakt der Fahrzeuge erforderlich.
  • Page 36 Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 342889/0820/Sc1Ef Germany Änderungen vorbehalten www.trix.de www.maerklin.com/en/imprint.html © Gebr. Märklin & Cie. GmbH...
  • Page 37 Modell der Dampflokomotive BR 78 22875...
  • Page 39 Indice de contenido Página Innehållsförteckning Sidan Aviso de seguridad Säkerhetsanvisningar Notas importantes Viktig information Funcionamiento multiprotocolo Multiprotokollkörning Funciones conmutables Kopplingsbara funktioner Parámetro/Registro Parameter/Register Accesorios complementarios Ytterligare tillbehör El mantenimiento Underhåll och reparation Recambios => Reservdelar => Indice del contenuto Pagina Indholdsfortegnelse Side Avvertenze per la sicurezza...

  • Page 40: Aviso De Seguridad

    Código de fábrica: DCC 03 / MM 78 o transmitirlo a otro. • En caso de precisar una reparación o piezas de recambio, rogamos ponerse en contacto con su distribuidor Trix.
  • Page 41 Protocolo mfx El protocolo digital que ofrece el mayor número de posibi- lidades es el protocolo digital de mayor peso. El orden de Direccionamiento pesos de los protocolos digitales es descendente.: • No se requiere direccionamiento, recibiendo cada deco- Prioridad 1: mfx der una identificación universalmente única e inequívoca Prioridad 2: DCC (UID)
  • Page 42 Protocolo DCC • Para más información, véase Tabla de CVs para protocolo DCC. Direccionamiento Por norma, se recomienda realizar las programaciones en la • Direcciones posibles: dirección corta, dirección larga y vía de programación. dirección de tracción Funciones lógicas • Intervalo de direcciones: 1 –...

  • Page 43: Funciones Conmutables

    Ruido: Desconectar chirrido de los frenos F9 Ruido: Cargar carbón con pala Ruido: Silbato de Revisor Ruido: Purgar vapor Trix Systems Luz de maniobra + Maniobrar (veloci- Las funciones a partir de la F16 no son posibles hasta la dad lenta) versión 3.55 del software de la MS2.

  • Page 44: Parámetro/Registro

    Significado Valor DCC Preselección Códigos 1 - 127 PoM Velocidad mínima 0 - 255 PoM Arranque progresivo 0 - 255 PoM Frenado progresivo 0 - 255 PoM Velocidad máxima 0 - 255 Reset de fábrica/código de fabricante PoM Funciones F1 - F8 en el modo analógico 0 - 255 PoM Funciones F9 - F15 y luces en el modo analógico 0 - 255...

  • Page 45: Avvertenze Per La Sicurezza

    Digital: mfx, DCC, venire conservati nonché consegnati insieme in caso di ulteriore cessione del prodotto. Indirizzo di fabbrica: DCC 03 / MM 78 • Per le riparazioni o le parti di ricambio, contrattare il rivenditore Trix.
  • Page 46 Protocollo mfx Il protocollo Digital con il maggior numero di possibilità è il protocollo digitale di massimo valore. La sequenza dei Indirizzamento protocolli Digital, con valori decrescenti, è: • Nessun indirizzo necessario, ciascun Decoder riceve una Priorità 1: mfx sua identificazione irripetibile e univoca (UID). Priorità...
  • Page 47 Protocollo DCC • Tutte le funzioni possono venire commutate in modo rispondente alla mappatura delle funzioni (si veda la Indirizzamento descrizione delle CV). • Possibili indirizzi: brevi, lunghi e indirizzi per trazioni • Per ulteriori informazioni, si veda la tabella delle CV nel multiple protocollo DCC.

  • Page 48: Funzioni Commutabili

    Rumore: Spalatura del carbone Rumore: Fischio di capotreno Rumore: scarico del vapore Fanale di manovra + Andatura da Trix Systems manovra Le funzioni a partire da F16 sono possibili soltanto dalla Rumore: Fischio di manovra versione Software 3.55 della MS2.

  • Page 49: Parametro/Registro

    Significato Valore DCC Di fabbrica Indirizzo 1 - 127 PoM Velocità minima 0 - 255 PoM Ritardo di avviamento 0 - 255 PoM Ritardo di frenatura 0 - 255 PoM Velocità massima 0 - 255 Ripristino di fabbrica/Identificazione di produzione PoM Funzioni F1 - F8 in esercizio analogico 0 - 255 PoM Funzioni F9 - F15 e luci in esercizio analogico...

  • Page 50: Säkerhetsanvisningar

    Digital-protokollen inordnas i fallande ordning som följer: produkten. Prioritet 1: mfx • Kontakta din Trix-handlare för reparationer eller reserv- Prioritet 2: DCC delar. Prioritet 3: MM • Garantivillkor framgår av bifogade garantibevis.
  • Page 51 mfx-protokoll Observera: Tänk på att inte alla funktioner kan användas/ aktiveras i alla digital-protokoll. Med mfx och DCC kan vissa Adressering funktionsinställningar göras för att funktionerna ska vara • Ingen adress behövs, varje dekoder har en helt egen och aktiva vid analog körning. entydig adress (UID).
  • Page 52 DCC-protokoll Vi rekommenderar att endast genomföra programmeringar på programmerings-spåret. Adressering Logiska funktioner • Möjliga adresser: Korta, långa och multippelkopplings- adresser Accelerations-/bromsfördröjning • Adressområde: • Accelerations- och inbromsningstider kan ställas in 1 – 127 (korta adresser, multippelkopplings-adresser) separat. 1 – 10239 (långa adresser) •...

  • Page 53: Kopplingsbara Funktioner

    Slutljus rött (tendern) Ljud: Bromsgnissel, från Ljud: Kol skyfflas Ljud: Konduktörvissla Ljud: Ånga släpps ut Rangerljus + Rangerkörning Trix Systems Ljud: Rangervissla Funktioner fr.o.m. F16 fordrar MS2 Softwareversion 3.55. Ljud: Luftpump med slumpmässiga ljudinslag Ljud: Vattenpump Ingår inte i leveransen.

  • Page 54: Parameter/Register

    Betydelse Värde DCC Fabr.inst. Adress 1 - 127 PoM Minimihastighet 0 - 255 PoM Accelerationsfördröjning 0 - 255 PoM Bromsfördröjning 0 - 255 PoM Maxfart 0 - 255 Återställning till fabrikens/tillverkarens ursprungsinställningar PoM Funktion F1 – F8 vid analog drift 0 - 255 PoM Funktion F9 –...

  • Page 55: Vink Om Sikkerhed

    Prioritet 1: mfx • Angående reparationer eller reservedele bedes De Prioritet 2: DCC henvende Dem til Deres Trix-forhandler. Prioritet 3: MM • Garanti ifølge vedlagte garantibevis. Bemærk: Hvis der genkendes to eller flere digitalproto- • Bortskafning: www.maerklin.com/en/imprint.html koller på...
  • Page 56 mfx-protokol Bemærk: Vær opmærksom på, at ikke alle funktioner er mulige i alle digital-protokoller. Ved mfx og DCC kan der Adressering foretages nogle indstillinger af funktioner, som skal have • Ingen adresse påkrævet, hver dekoder tildeles en unik og effekt ved analogdrift. entydig identitet (UID).
  • Page 57 DCC-protokol Logiske funktioner Adressering Opstart-/bremseforsinkelse • Mulige adresser: Korte, lange og traktionsadresse • Accelerations- og bremsetiden kan indstilles uafhængigt af hinanden. • Adresseområde: 1 – 127 (kort adresse, traktionsadresse) • Den logiske funktionsafbrydning ABV kan indstilles på en 1 – 10239 (lang adresse) vilkårlig knap via funktionsmapping.

  • Page 58: Styrbare Funktioner

    Slutlys rødt (tender) Lyd: Pipende bremser fra Lyd: Skovling af kul Lyd: Billetkontrollørfløjt Lyd: Dampudledning Rangeringslys + Rangergear Trix Systems Funktioner fra F16 er først mulige fra MS2 softwareversi- Lyd: Rangerfløjt on 3.55. Lyd: Luftpumpe med tilfældige lyde Lyd: Vandpumpe Medleveres ikke.

  • Page 59: Parameter/Register

    Betydning Værdi DCC Fra fabrikken Adresse 1 - 127 PoM Mindstehastighed 0 - 255 PoM Kørselsforsinkelse 0 - 255 PoM Bremseforsinkelse 0 - 255 PoM Maksimalhastighed 0 - 255 Fabriksnulstilling/Producentmærke PoM Funktionerne F1 - F8 i analogdrift 0 - 255 PoM Funktionerne F9 - F15 og lys i analogdrift 0 - 255 Udvidet adresse (Øverste del)
  • Page 61 Radius > 500 mm...
  • Page 62 Märklin 02420 ~ 0,2 ml Märklin 72270...
  • Page 63 Instrucciones importantes para el buen uso del fumígeno Potentiella felkällor på rökgeneratorn • Llenar el cartucho solamente hasta la mitad con líquido • Rökgeneratorn får maximalt fyllas till hälften med rökväts- fumígeno. • Prestar atención que no se forme una burbuja de aire en •...
  • Page 68 Trix 66626...
  • Page 71 Consejo general para evitar las interferencias electroma- gnéticas: Para garantizar un funcionamiento según las previsiones se requiere un contacto rueda-carril de los vehículos permanente sin anomalías. No realice ninguna modificación en piezas conductoras de la corriente. Avvertenza generale per la prevenzione di disturbi elettro- magnetici: Per garantire l’esercizio conforme alla destinazione è...
  • Page 72 Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 342891/0820/Sc1Ef Germany Änderungen vorbehalten www.trix.de www.maerklin.com/en/imprint.html © Gebr. Märklin & Cie. GmbH...
