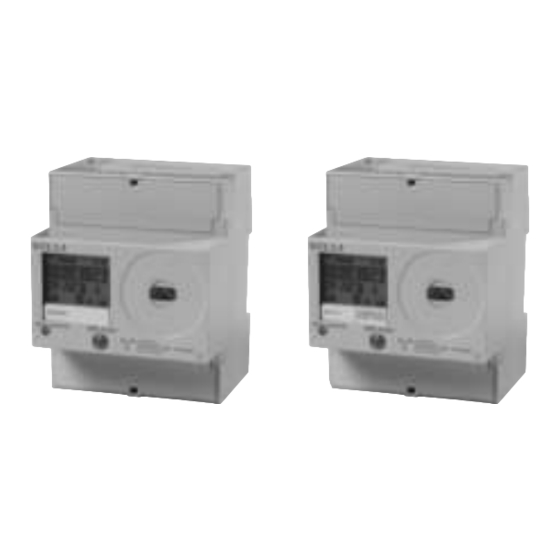

NZR WBZ-80 Operating Instructions

Stand 09-10-2009
Digitale 3-Phasen Energiezähler
80 A
Direktanschluß bis
Bedienungsanleitung
digitale Wirk-/Blindenergie Zähler mit Anzeige der aktuellen Wirk- und Blindleistung
kommunikationsfähig
Kode Modell Beschreibung
155030218 WBZ-80 Digitaler 3-Phasen Energiezähler für Direktanschluß 0.75-15 (80) A - 2 Tarife - 2 SO
155120218 WBZ-80-MID Digitaler 3-Phasen Energiezähler
für Direktanschluß 0.75-15 (80) A - 2 Tarife - 2 SO (MiD geeicht)
155030205 WBZ-5 Digitaler 3-Phasen Energiezähler für Wandlerstromanschluß
... /5 A bis 10.000/5 A - 0.05 ... 5 (6) A - 2 Tarife - 2 S0
155120205 WBZ-5-MID Digitaler 3-Phasen Energiezähler für Wandlerstromanschluß
... /5 A bis 10.000/5 A - 0.05 ... 5 (6) A - 2 Tarife - 2 S0 (MiD geeicht)
1) Im Display dargestellte Größen
1a) Energie
• Darstellung nur auf Zählern mit Digitalanzeige bis max. 8 Stellen:
Bzg. Bezeichnung
E1 aufgenommene Wirkenergie
E2 abgegebene Wirkenergie
E3 aufgenommene Blindenergie (ind.) kvarh
E4 abgegebene Blindenergie (kap.)
E5 aufgenommene Wirkenergie
E6 abgegebene Wirkenergie
E7 aufgenommene Blindenergie (ind.) kvarh
E8 abgegebene Blindenergie (kap.)
1b) Leistung
• Darstellung mittels Balkenanzeige und Anzeige mit 3 Stellen:
Bzg. Leistung
P1 aufgenommene Wirkleistung
P2 abgegebene Wirkleistung
P3 aufgenommene Blindleistung
P4 abgegebene Blindleistung
P5 aufgenommene Wirkleistung
P6 abgegebene Wirkleistung
P7 aufgenommene Blindleistung
P8 abgegebene Blindleistung
2) Display-Darstellung (siehe Display Beschreibung)
• Grüne, rückbeleuchtete LCD-Anzeige
• Die verschiedenen Anzeigeebenen werden mit der Steuerungstaste angewählt.
3) Bedienung
• Die große Anzahl von Meßgrößen macht eine Darstellung der Daten in 2 Anzeigeebenen erforderlich:
A Default
B Energiezählerstände
A) Anzeigeebene Default
• In der Anzeigeebene Default ist die Summe von Wirk- und Blindenergie dargestellt:
- Summe Wirkenergie (E1-E2+E5-E6)
- Summe Blindenergie (E3-E4+E7-E8)
- Softwarestand
- Prüfsumme
• Die verschiedenen Meßgrößen können über ein kurzes Drücken der Steuerungstaste aufgerufen
werden.
I
• Mit einer 3-stelligen Anzeige wird die momentane Leistung dargestellt. Mittels einer Balkenanzeige
wird der momentane Strom in Schritten von 10% bezogen auf die maximale Belastbarkeit (Imax)
angezeigt (Wandleranschluß auf sekundär bezogen). Die Balkenanzeige wird alle 2 Sekunden
aktualisiert.
• Anmerkung: in dieser Anzeigeenebene bezieht sich die Symbolanzeige (Bezug/Abgabe) auf
die aktuelle Leistung und nicht auf den Energieverbrauchswert.
B) Anzeigeebene Energiezählerstände
• In dieser Anzeigeebene werden die Energiewerte E1 bis E8 dargestellt (aus obiger Tabelle).
• Für den Wechsel in die Energiewerte E1-E8 die Steuerungstaste so lange gedrückt halten, bis die rote
LED leuchtet (ca. 4 Sekunden). Die Leistungsanzeigen verschwinden, und auf dem Display werden die
Energiewerte E1-E8 ( L) dargestellt.
• Ein kurzer Druck auf die Steuerungstaste ermöglicht die Anzeige dieser Meßwerte in einer Schleife.
• Um zur Anzeigeebene Default zurück zu kommen, die Steuerungstaste ca. 4 Sekunden lang gedrückt
halten oder für eine automatische Umschaltung auf die Ausgangsanzeige ca. 30 Sekunden warten.
• Um alle Energieregister je Phase (Wirk- u. Blindenergie für aufgenommene und abgegebene Energie
für T1 und T2) in einer Schleife zu sehen, Steuerungstaste 2 Sekunden drücken.
• Die Beleuchtung der Anzeige wird nach 40 Sekunden Inaktivität automatisch ausgeschaltet.
3.1) Display-Test Steuerungstaste
• Wenn die Steuerungstaste länger als 10 Sekunden gedrückt wird, wird ein Displaytest aktiviert.
• Dieser Test dauert 30 Sek. Danach erscheint die Anzeigeebene DEFAULT.
3.2) Rückstellung aller Energieregister (nur für Kode 155030218 und 155030205)
• Wenn die Steuerungstaste länger als 20 Sekunden gedrückt wird erscheint die Schrift "
• Erst nach nochmaligen Drücken der Steuerungstaste für mindestens 4 Sekunden werden alle
Energieregister auf NULL gestellt.
• Wenn die Steuerungstaste nicht noch einmal gedrückt wird, kehrt die Anzeige nach 4 Sek. zur
Ausgangsanzeige zurück.
3.3) Fehleranzeige "Error"
• Wenn im Display die Anzeige "
und der Energiezähler muß ausgetauscht werden.
.../5 A
- Wandlerstromanschluß für
WARNUNG
Die Installation muß von einer
Elektrofachkraft oder unter
deren Leitung und Aufsicht
durchgeführt und geprüft
werden.
Bei Arbeiten am Meßgerät,
Netzspannung abschalten!
Einheit Symbole L L1 L2
kWh • • •
kWh • • •
• • •
kvarh • • •
kWh • • •
kWh • • •
• • •
kvarh • • •
Einheit Symbole L
MW/kW/W •
MW/kW/W •
Mvar/kvar/var •
Mvar/kvar/var •
MW/kW/W •
MW/kW/W •
Mvar/kvar/Var •
Mvar/kvar/Var •
" oder " " erscheint, liegt eine Fehlfunktion vor
DEUTSCH
800000-000
Three-phase Digital Energy meters
bis 10.000/5 A
Direct connection
three-phase digital active and reactive energy-meter with measurement
of active and reactive instantaneous power, set up for communication
Code Model
155030218 WBZ-80
155120218 WBZ-80-MID three-phase digital energy-meter with
155030205 WBZ-5
155120205 WBZ-5-MID
1) Quantities displayed
1a) Energy
• They are displayed on the main 8 digits counter:
L3 Tarif Ref. Energy
• T1 E1 Active Absorbed
• T1 E2 Active Supplied
• T1 E3 Reactive Absorbed (ind.) kvarh
• T1 E4 Reactive Supplied (cap.) kvarh
• T2 E5 Active Absorbed
• T2 E6 Active Supplied
• T2 E7 Reactive Absorbed (ind.) kvarh
• T2 E8 Reactive Supplied (cap.) kvarh
1b) Power
• Powers are displayed on the bar indicator and also on the 3 digits secondary counter:
Tarif Ref. Power
T1 P1 Active Absorbed
T1 P2 Active Supplied
T1 P3 Reactive Inductive
T1 P4 Reactive Capacitive
T2 P5 Active Absorbed
T2 P6 Active Supplied
T2 P7 Reactive Inductive
T2 P8 Reactive Capacitive
2) Display View (see quantities displayed)
• A green backlighted LCD display.
• With the front push button all register will appear.
3) The user information
• The wide range of measurement available needs the adoption of groups. All the data
are currently displayed using 2 different groups:
A default vision group
B all energy counters
A) The default vision group
• The default group lists the energy balances, as unsigned values:
- Active energy balance (E1-E2+E5-E6)
- Reactive energy balance (E3-E4+E7-E8)
- Software version
- Checksum n°
• A short pressure of the command button allow to go through the measurements (active/reactive).
• In the default group there is also a counter that shows the instant power. Beside this counter, a bar
indicator shows the current percentage, in step of 10%, respect to the full scale
(CT version related to
• Note: that in this group the symbol indicator refers to the instant power and not to the
energy balance
B) All energy counters
• This group is dedicated to store the energy values E1-E8 as described in the previous table.
• Press the "command button" for 4 seconds. After this time, the red led on the front panel lights on.
The power indicators disappear and the display is completely dedicated to show the energy
values E1-E8 ( L) .
• A short pressure of the "command button" allow a loop vision of these values.
• To go back to the default visualization press the command button for 4 sec., or without any command
it will happen automatically after 30 sec.
• Press "command button" for 2 sec. in order to scroll all the Energy register available for each phase
L1, L2, L3 (active, reactive, absorbed and supplied energy T1-T2)
• The backlight of the display returns automatically switched off (after 40 sec. of inactivity).
3.1) Display test
• Pressure of the "command button" for more then 10 sec. causes the test of all the display segments.
• The test will last for a fixed time of 30 sec. then it will go back to the default visualization.
3.2) Zeroing all registers (only 155030218 - 155030205 models)
• A pressure of 20 sec. of the "command button" allows to enter in the zeroing menu and on the display
". appears "
• The button must be released. To do the reset press it again for 4 sec., afterwards it will go back to the
default visualization with all registers reset.
• After 4 sec. from the button release if the "command reset" is not done, it will go back to the default
visualization without the reset.
3.3) Error condition
• When the display shows the message "
and must be replaced.
80 A CT .../5 A
- Connection through
Operating instructions
Description
three-phase digital energy-meter with direct connection 0.75-15 (80) A - 2 tariff - 2 S0
direct connection 0.75-15 (80) A - 2 tariff - 2 S0 (MID calibrated)
three-phase digital energy-meter with connection
by CT .../5 Aup to 10.000/5 A - 0.05 ... 5 (6) A - 2 tariff - 2 S0
three-phase digital energy-meter with connection
by CT .../5 A, up to 10.000/5 A - 0.05 ... 5 (6) A - 2 tariff - 2 S0 (MID calibrated)
Unit Symbol
kWh
kWh
kWh
kWh
Unit Symbol
MW/kW/W
MW/kW/W
Mvar/kvar/var
Mvar/kvar/var
MW/kW/W
MW/kW/W
Mvar/kvar/Var
Mvar/kvar/Var
I
secondary). The bar indicator is updated every 2 seconds.
".
" or "
ENGLISH
till 10.000/5 A
WARNING
Installation must be carried out
and inspected by a specialist or
under his supervision.
When working on the instrument,
switch off the mains voltage!
L L1 L2 L3 Tariff
• • • • T1
• • • • T1
• • • • T1
• • • • T1
• • • • T2
• • • • T2
• • • • T2
• • • • T2
L Tariff
• T1
• T1
• T1
• T1
• T2
• T2
• T2
• T2
", the meter has got a malfunction
