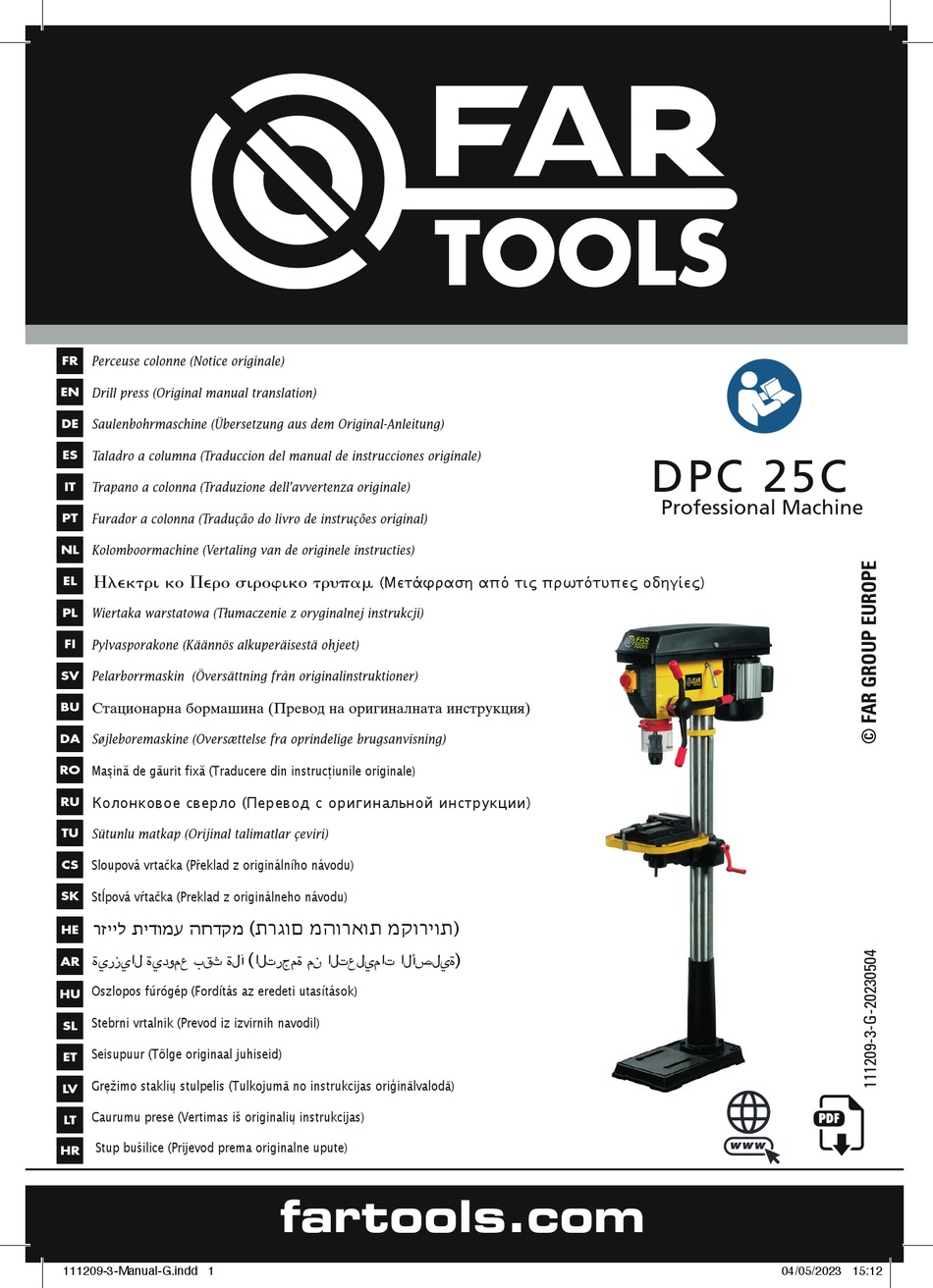

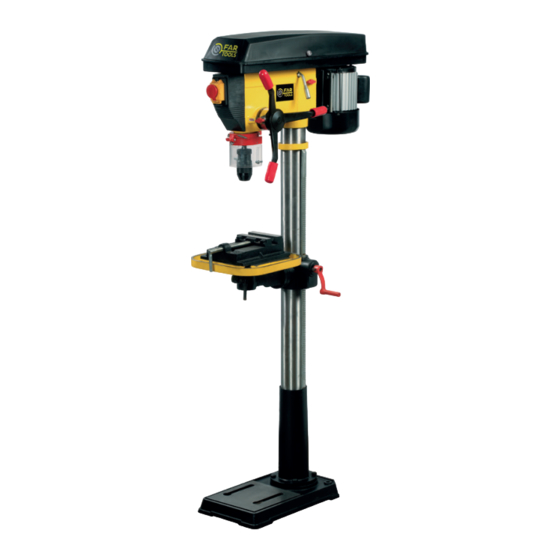

Perceuse colonne (Notice originale)

Drill press (Original manual translation)

Saulenbohrmaschine (Übersetzung aus dem Original-Anleitung)

Taladro a columna (Traduccion del manual de instrucciones originale)

Trapano a colonna (Traduzione dell'avvertenza originale)

Furador a colonna (Tradução do livro de instruções original)

Kolomboormachine (Vertaling van de originele instructies)

    

Wiertaka warstatowa (Tłumaczenie z oryginalnej instrukcji)

Pylvasporakone (Käännös alkuperäisestä ohjeet)

Pelarborrmaskin (Översättning från originalinstruktioner)

Стационарна бормашина (Превод на оригиналната инструкция)

Søjleboremaskine (Oversættelse fra oprindelige brugsanvisning)

Maşină de găurit fixă (Traducere din instrucțiunile originale)

Колонковое сверло (Перевод с оригинальной инструкции)

Sütunlu matkap (Orijinal talimatlar çeviri)

Sloupová vrtačka (Překlad z originálního návodu)

Stĺpová vŕtačka (Preklad z originálneho návodu)

‫מקדחה עמודית לייזר‬

‫آلة ثقب عمودية لايزرية‬

Oszlopos fúrógép (Fordítás az eredeti utasítások)

Stebrni vrtalnik (Prevod iz izvirnih navodil)

Seisupuur (Tõlge originaal juhiseid)

Gręžimo staklių stulpelis (Tulkojumā no instrukcijas oriģinālvalodā)

Caurumu prese (Vertimas iš originalių instrukcijas)

Stup bušilice (Prijevod prema originalne upute)

111209-3-Manual-G.indd 1

(Μετάφραση από τις πρωτότυπες οδηγίες)

(‫)תוירוקמ תוארוהמ םוגרת‬

(

‫ةيلصألا تاميلعتلا نم ةمجرتلا‬

fartools.com

)

DPC 25C

Professional Machine

PDF

www

04/05/2023 15:12

Need help?

Do you have a question about the DPC 25C and is the answer not in the manual?

Questions and answers

Summary of Contents for Far Tools DPC 25C

Page 1 Perceuse colonne (Notice originale) Drill press (Original manual translation) Saulenbohrmaschine (Übersetzung aus dem Original-Anleitung) Taladro a columna (Traduccion del manual de instrucciones originale) DPC 25C Trapano a colonna (Traduzione dell’avvertenza originale) Professional Machine Furador a colonna (Tradução do livro de instruções original) Kolomboormachine (Vertaling van de originele instructies) (Μετάφραση...
Page 2 FIG. A 111209-3-Manual-G.indd 2 111209-3-Manual-G.indd 2 04/05/2023 15:12 04/05/2023 15:12...
Page 3 FIG. C Bague de serrage Klemring Anillo de sujeción Anel de aperto Anello di bloccaggio Clamping ring Crémaillère Crémaillère De piñón y cremallera pinhão e cremalheira pignone e cremagliera rack and pinion 111209-3-Manual-G.indd 3 111209-3-Manual-G.indd 3 04/05/2023 15:12 04/05/2023 15:12...
Page 4 FIG. D Visser la colonne (F) sur sa base (4 Vis). Enlever la bague (G) de la crémaillère (E) de la colonne (F) avec une clé hexagonale 3 mm (Incluse) Placer le support (P) sur l’engrenage Schroef de kolom (F) op de basis (4 schroeven). Reset de ring (G) van het rek (E) van de kolom (F) met een 3 mm inbussleutel (BTW) Plaats het medium (P) op de tandwielkast Tornillo de la columna (F) en la base (4 tornillos).
Page 5 - Attacher la tête à la colonne et serrer avec la vis Visser le cabestan a l’aide des trois vis CHC fournies. Visser le capuchon de protection a l’aide d’un tournevis à tête cruciforme. - Bevestig de kop om de kolom en draai de schroef Schroef de kaapstander door middel van drie schroeven CHC.
Page 6 Fixer le carter de protection AVANT le mandrin Bevestig de bewaker VOORDAT boorkop Fije el protector ANTES mandril Anexe o guarda ANTES chuck Montare la guardia PRIMA mandrino Attach the guard BEFORE chuck Serrer le carter (B) sur l’axe de la broche à l’aide de la vis cruciforme (a) située sur le coté...
Page 7 Contact de sécurité : La perceuse ne démarre pas si le capot supérieur est ouvert Veiligheid contact: De boor niet starten als de bovenklep open Contacto de seguridad: El taladro no se inicia si la cubierta superior está abierta Contato Segurança: A broca não começar se a tampa superior está aberta Contatto di sicurezza: Il trapano non si avvia se il coperchio superiore è...
Page 8 FIG. E 2 X AAA (LR03) 1,5 V 111209-3-Manual-G.indd 8 111209-3-Manual-G.indd 8 04/05/2023 15:12 04/05/2023 15:12...
Page 9 Dégraisser Ontvet desengrasar desengraxar sgrassare Degrease Démontage du mandrin - De doorn verwijderen - Extracción del mandril - A remoção do mandril - Rimozione del mandrino - Removing the mandrel 111209-3-Manual-G.indd 9 111209-3-Manual-G.indd 9 04/05/2023 15:12 04/05/2023 15:12...
Page 10 Pos (a) 40° Pos (b) 40° Pos (c) 40° 111209-3-Manual-G.indd 10 111209-3-Manual-G.indd 10 04/05/2023 15:12 04/05/2023 15:12...
Page 11 tourner la molette (1) jusqu’à la valeur de la profondeur désirée, et verrouiller (2). Draai de instelknop (1) tot de waarde van de gewenste diepte en slot (2). Gire el dial (1) hasta que el valor de la profundidad y el bloqueo deseado (2). Gire o botão (1) até...
Page 12 FIG. E Changement des vitesses - Schakelen - Cambio de marchas - Mudança de velocidades - Cambiare marce - Changing gears Assurez vous que la perceuse est immobilisée complètement avant de changer les vitesses. 1- Débrancher la perceuse 2- Desserrer le verrouillage de glissière (a ) 3- Pousser les poignées des glissières (b) vers l’avant pour positionner le moteur et ainsi enlever les courroies.
Page 13 Changement des vitesses - Schakelen - Cambio de marchas - Mudança de velocidades - Cambiare marce - Changing gears 111209-3-Manual-G.indd 13 111209-3-Manual-G.indd 13 04/05/2023 15:12 04/05/2023 15:12...
Page 14 1220 1390 1590 1800 2160 2800 111209-3-Manual-G.indd 14 111209-3-Manual-G.indd 14 04/05/2023 15:12 04/05/2023 15:12...
Page 15 FIG. F <10mm Laser mal réglé: tourner les molettes jusqu’à ce que vous trouviez le réglage adapté. Laser verkeerd ingesteld: Draai aan de knop- pen tot u de juiste instelling te vinden. Laser mal ajustado: Gire las perillas hasta encontrar el ajuste correcto. Laser configurado incorretamente: Gire os botões até...
Page 16 FIG. G MANDRIN AUTOSERRANT - KEYLESS CHUCKMANDRIL AUTOMATICO MANDRIL AUTO APERTANDO 3431541114852 1,5 / 13 mm - MT2/CM2 3431541114821 1,5 / 16 mm - MT2/CM2 REDUCTEUR CONE MORSE MORSE TAPER REDUCTOR - REDUCTOR DE CONO MORSE - REDUTOR 3431541143524 CM2/MT2 - CM3/MT3 3431541114876 CM2/MT2 - CM4/MT4 ARBRE...
Page 17 Remplacement des consommables Description et repérage des organes de la machine FIG. A & B FIG. G Interrupteur de sécurité Accessoires disponibles Table Etau Réglage table Inclinaison table Entretien, recommandations et conseils Cabestan L’utilisation d’accessoires adaptés et en bon état Tension courroie est garante d’un fonctionnement optimal.
Page 18 Replacing consumables Description and location of machine parts FIG. A & B FIG. G Safety switch Accessories available Table Belt replacement Vice Table adjustment Table inclination Maintenance, recommendations and advice Capstan The use of suitable accessories in good condi- Belt tension tion will ensure the machine operates optimally Spindle lubrication Chuck guard...
Page 19 Auswechseln der Verschleißteile Beschreibung & Kennzeichnung der Maschinenteile FIG. A & B FIG. G Schutzschalter lieferbares Zubehör Tafel Wechseln der Riemen Schraubstock Tischeinstellung Tischneigung Reinigung und Wartung Handkreuz Die Benutzung angemessener und einwandfreier Riemenspannung Zubehörteile ist Voraussetzung für ein einwandfreies Ergebnis Spanndorngehäuse Schmieren der Spindel...
Page 20 Cambio de los consumibles Descripción y localización de los elementos de la máquina FIG. A & B FIG. G Interruptor de seguridad Accesorios disponibles Mesa Cambio de las correas Torno Regulación de la mesa Inclinación de la mesa Mantenimiento, recomendaciones y consejos Cabrestante La utilización de accesorios adecuados y en Tensión de la correa...
Page 21 Sostituzione dei pezzi di ricambio Descrizione e localizzazione degli organi della macchina FIG. A & B FIG. G Interruttore di sicurezza Accessori disponibili Tavolo Cambiamento delle cinghie Morsetto Regolazione del tavolo Inclinazione del tavolo Manutenzione, raccomandazioni e consigli Argano L’uso d’accessori adatti e buono stato è la ga- Tensione della cinghia ranzia di un funzionamento ottimale.
Page 22 Substituição de consumíveis Descrição e identificação dos órgãos da máquina FIG. A & B FIG. G Interruptor de segurança Acessórios disponíveis Mesa Substituição das correias Torno Ajuste da mesa Inclinação da mesa Manutenção preventiva, recomendações e conselhos Cabrestante A utilização de acessórios adaptados e em boas Tensão da correia condições é...
Page 23 Vervanging van de accessoires Beschrijving en plaatsbepaling van de onderdelen van de machine FIG. A & B FIG. G Veiligheidsschakelaar Beschikbare toebehoren Tafel Wisselen van de riemen Bankschroe Tafelregeling Tafelkanteling Onderhoud, aanbevelingen en raadgevingen Windas Het gebruik van de aangepaste accessoires in Riemspanning goede staat waarborgt een optimale werking Smering van de frees...
Page 24 Περιγραφή και εντοπισμός των οργάνων της μηχανής συντήρηση, υποδείξεις και συμβουλές FIG. A & B FIG. G Διακπτης ασφαλείας Διαθέσιμα εξαρτήματα τραπεζιού Αλλαγή ιμάντων Μέγγενη Ρυθμιστής τραπεζιού Κλίση τραπεζιού συντήρηση, υποδείξεις και συμβουλές Βαρούλκο Η χρήση των κατάλληλων και σε καλή Τάση...
Page 25 Opis i oznaczenie elementów urządzenia Wymiana elementów zużywających się FIG. A & B FIG. G Wyłącznik bezpieczeństwa Dostępne akcesoria Stołu Wymiana pasów napędowych Imadło Regulacja stołu Nachylenie stołu Konserwacja, zalecenia i rady Przyciągarka Stosowanie dostosowanych akcesoriów w dobrym Naciąg pasa napędowego stanie stanowi gwarancję...
Page 26 kuluvien osien vaihtaminen Laitteen osien kuvaus ja sijainti FIG. A & B FIG. G Turvakatkaisija Saatavilla olevat lisälaitteet Pöydän Hihnojen vaihtaminen Ruuvipenkki Pöydän säätö Pöydän kallistus huolto, suosituksia ja ohjeita Vintturi Sopivien ja hyväkuntoisten lisälaitteiden käyttö Kiristyshihna takaa laitteen parhaan toiminnan Harjan voitelu Karan suojus Ruostumisen estämiseksi tulee voidella työstetyt...
Page 27 Byte av förbrukningsmedel A Beskrivning och märkning av maskinens delar FIG. A & B FIG. G Säkerhetsbrytare Tillgängliga tillbehör Bord Rembyten Skruvstäd Inställning bord Lutning bord Underhåll och rekommendationer Vinsch Om man använder anpassade tillbehör av god Remspänning kvalitet garanteras optimal funktion Smörjning av spindeln Chuckkåp För att undvika rostangrepp, fetta in de maskin-...
Page 28 Описание и местоположение на частите на машината подмяна на консумативите FIG. A & B FIG. G Авариен прекъсвач Налични приспособления таблица Смяна на ремъците Менгеме Регулиране на плота Наклон на плота поддръжка, препоръки и съвети Водеща ролка Използването на подходящи аксесоари и в Опъване...
Page 29 Udskiftning af forbrugsartikler Beskrivelse og nummerering af maskinens organer FIG. A & B FIG. G Sikkerhedskontakt Muligt tilbehør Plade Udskiftning af remme Skruestik Indstilling af plade Pladens hældning Vedligeholdelse, anbefalinger og gode råd Spil Brug af velegnede tilbehørsdele i god stand Remspænding sikrer en optimal virkemåde Smøring af spindlen...
Page 30 Descrierea şi identificarea organelor de maşină Înlocuirea consumabilelor FIG. A & B FIG. G Comutator de siguranţă Acesorii disponibile masă Schimbarea curelelor Menghină Reglare masă Inclinare masă întreţinere, recomandări şi sfaturi Cabestan Utilizarea de accesorii adaptate şi în bună stare Întindere curea reprezintă...
Page 31 Auswechseln der Verschleißteile Oписание и маркировка элементов машины FIG. A & B FIG. G Защитный выключатель Имеющиеся принадлежности Стола Замена ремней Тиски Регулировка стола Наклон стола Reinigung und Wartung Кабестан Использование соответствующих Натяжение ремня и находящихся в хорошем состоянии аксессуаров является гарантом оптимального Кожух...
Page 32 Makinenin organlarının tasviri ve bulunması Tüketim malzemelerinin değiştirilmesi FIG. A & B FIG. G Güvenlik anahtarı Mevcut aksesuarlar Masa Kayışların değiştirilmesi Mengene Masa ayarı Masa eğimi Bakım, tavsiyeler ve öğütler Vinç uygun ve iyi durumdaki aksesuarların kullanımı en Kayış gerilimi iyi işleyişin güvencesidir Pimin greslenmesi Kalıp karteri...
Page 33 Popis a onačení součástí stroje Výměna komponentů FIG. A & B FIG. G Bezpečnostní vypínač Příslušenství k dispozici Stolu Výměna řemenů Svěrák Nastavení stolu Úklon stolu údržba, doporučení a rady Svislý naviják Použití adaptovaného příslušenství v dobrém stavu Napnutí řemene je zárukou optimálního fungování...
Page 34 Popis a označenie súčastí stroja Výmena komponentov FIG. A & B FIG. G Bezpečnostný vypínač Príslušenstvo, ktoré je k dispozícii stola Výmena remeňo Svorka Nastavenie stola Naklonenie stola Údržba, odporúčania a rady Zvislý navijak Použitie adaptovaného príslušenstva v dobrom Napnutie remeňa stave je zárukou optimálneho fungovania Mazanie čapu Chránič...
Page 35 ‫החלפה של פריטים מתכלים‬ ‫תיאור ואיתור מכללי המכונה‬ FIG. A & B FIG. G ‫מפסק ביטחון‬ ‫אביזרים זמינים‬ ‫השולחן‬ ‫החלפת הרצועות‬ ‫מלחציים‬ ‫כיוונון השולחן‬ ‫שיפוע השולחן‬ ‫ועצות הממלצות ,אחזקה‬ ‫אמצעי מתיחת רצועה‬ ‫מתאימים ותקינים מבטיח פעולה מיטבית‬ ‫מתיחת רצועה‬ ‫שימוש באביזרים‬ ‫שימון...
Page 36 ‫توصيف و تح ديد أجزاء لآلة‬ .‫استبدال المستهكات‬ FIG. A & B FIG. G ‫مفتاح الأمان‬ l‫الملحقات المتوفرة‬ ‫الطاولة‬ ‫استبدال ْالسير‬ ‫كماشة‬ ‫ضبط وضعية الطاولة‬ ‫ميل الطاولة‬ .‫تنظيف و صيانة‬ ‫رافعة رحوية‬ ‫و في حالة جيدة يضمن الاستغلال الأمثل للآلة‬ ‫توتر...
Page 37 A gép alkotóelemeinek leírása és beazonosítása Fogyóanyagok cseréje FIG. A & B FIG. G Biztonsági kapcsoló Elérhető tartozékok Asztal Ékszíjak cseréje Satu Asztal beállítás Asztal dőlésszöge Karbantartás, javaslatok és tanácsok Csörlődob A megfelelő és jó állapotban lévő kiegészítők Ékszíj feszesség használata garantálja az optimális működést Orsó...
Page 38 Opis in označitev sklopov stroja Menjava potrošnih delov FIG. A & B FIG. G Varnostno stikalo Razpoložljiv pribor Mize Menjava jermenov Primež Nastavitev mize Nagib mize Vzdrževanje, priporočila in nasveti Vitel Uporaba ustreznih in nepoškodovanih dodatkov je Napetost jermena jamstvo za optimalno delovanje. Mazanje vretena Ohišje prebijala Da bi preprečili rjavenje, namažite kovinske dele (...
Page 39 kuluvate osade asendamine Masina osade kirjeldus ja eristamine FIG. A & B FIG. G Ohutuslüliti Olemasolevad lisaseadmed Laua Rihma vahetamine Kruustangid Laua reguleerimine Laua kalde reguleerimine Hooldus, soovitused ja nõuanded Veorihma rull Sobivate ja tervete tarvikute kasutamine on opti- Veorihma pinge maalse funktsioneerimise garantiiks Varda määrimine Perforaatori korpus...
Page 40 Mašīnas sastāvdaļu apraksts un uzstādīšana Aizvietot patērētās sastāvdaļas FIG. A & B FIG. G Drošības slēdzis Pieejamais aprīkojums Galda Siksnu nomaiņa Skrūvspīles Galda noregulēšana Galda slīpums Apkope, rekomendācijas un padomi Kabestāns Piemērotu piederumu, kas ir labā stāvoklī lietošana Siksnas spriegums ir optimālas funkcionēšanas garants Vārpstas ieeļļošana Caursitņa karteris...
Page 41 Aprašymas ir mašinos detalių Vartojamųjų produktų pakeitimas FIG. A & B FIG. G Apsauginis jungiklis Pateikiamos dalys Stalo Juostų pakeitimas Spaustuvas Stalo reguliavimas Stalo kampas Priežiūra, rekomendacijos ir patarimai Suktuvas Priderintų priedų panaudojimas ir geras stovis yra Juostos įtempimas optimalus funkcionavimo garantas Strypo tepimas tepalu Prakalo apsauginis gaubtas Kad nerūdytų, pagamintas metalines dalis (stalą,...
Page 42 Opis i identifikacija komponenti stroja Zamjena potrošnog materijala FIG. A & B FIG. G Sigurnosni prekidač Dostupni pribor Stol Mijenjanje pojaseva Mengele Postavka tablice Nagib stola Održavanje, preporuke i savjeti Motovilo Korištenje prikladnog pribora u dobrom stanju Napetost pojasa jamči optimalan rad. Podmazivanje vretena Chuck kućište Da biste spriječili hrđanje, podmažite dijelove...
Page 43 Tension et fréquence assignée: Заданное напряжение и частота: Nominal frequency and power: Tahsis gerilimi ve frekansı: Spannung und Frequenz: Stanovené napětí a frekvence: Tensión y frecuencia fijada: Stanovené napätie a frekvencia: ‫.מחת ותדר מוקצב‬ Tensione e frequenza assegnata: .‫الفلطية والذبذبة المبرمجة‬ Tensão e frequência fixa: Névleges feszültség és frekvencia: Aangewezen spanning en frequentie:...
Page 44 A= CM2/MT2 B= 80 mm C= 162,5 mm D= ø 72 mm E= ø 22 mm F= 700 / 1180 mm G= 450 mm H= 1680 mm I = 250 x 250 mm Poids : Вес : Weight : Ağırlık : Hmotnost Gewicht : Hmotnosť...
Page 45 Porter des lunettes de sécurité : Наденьте защитные очки : Wear protective eyewear : Güvenlik gözlükleri takın : žívejte bezpečnostní brýle Schutzbrille tragen : Noste ochranné okuliare Llevar puestas gafas protectoras : ‫.תוחיטב יפקשמ ביכרהל אנ‬ Portare de gli occhiali di sicurezza : .‫ح...
Page 46 Niveau de pression acoustique : Уровень акустического давления. : Acoustic pressure level : Akustik basınç seviyesi : Hladina akustického tlaku Schalldruckpegel : Hladina akustického tlaku : Nivel de presión acústica : .‫רמת לחץ אקוסטי‬ Livello di pressione acustica : .‫مستوى الضغط السمعي‬ Nível de pressão acústica : Niveau akoestische druk : A hangnyomás szintje :...
Page 47 Lire les instructions avant usage : Внимательно прочитайте следующие инструкции : Kullanmadan talimatlari okuyunuz : Read the instructions before use : Pozorně si přečtěte následující pokyny Vor Einsatz des Geräts Anweisung lesen : Pred použitím si precítajte pokyny : Léase las instrucciones antes de usar : ‫זרם...
Page 48 DPC 25C 111209 A=80 mm 450 x 270 mm B=162,5 mm 250 x 250 mm C=ø72 mm x 16 1 - 16 mm 230 V ~ 50 Hz 550 W 220-2800 min 1680 mm CM2/MT2 47 Kg FAR GROUP EUROPE - 192, Avenue Yves Farge - 37700 St. Pierre-des-Corps - FRANCE Serial number / numéro série :...
Page 49 DPC 25C 111209-3-Manual-G.indd 49 111209-3-Manual-G.indd 49 04/05/2023 15:12 04/05/2023 15:12...
Page 50 ‫ / آلة ثقب عمودية لايزرية / מקדחה עמודית לייזר‬Oszlopos fúrógép / Stebrni vrtalnik / Seisupuur / Gręžimo staklių stulpelis / Caurumu prese code FARTOOLS / DPC 25C / 111209 / ZJ4116H-2 Est conforme et satisfait aux directives et normes CE,...
Page 51 GARANTIE - WARRANTY ria, a partir de la fecha de venta mami urzàdzenia, ani w przy- a l’ usuario y sobre simple pre- padku szkód spowodowanych sentación del recibo de caja. dzia∏aniami niedozwolonymi lub La garantía consiste en susti- zaniedbaniami ze strony naby- tuir a las partes defectuosas.
Page 52 GARANTIE - WARRANTY zásahy nebo nedbalostí ze strany ne velja za škodo, ki jo lahko kupujícího. Záruka se nevztahuje povzroči okvara orodja. na škody způsobené závadou ET. GARANTII nástroje. See tööriist kuulub lepingu järgi garantiiremonti arvestades alates SK. ZÁRUKA Pre tento nástroj platí zmlu- müümise päevast ja kassatšeki vná...
Page 53 FAR GROUP EUROPE Une société du groupe 192, Avenue Yves Farge 37700 St. Pierre-des-Corps FRANCE fartools.com 111209-3-Manual-G.indd 53 111209-3-Manual-G.indd 53 04/05/2023 15:12 04/05/2023 15:12...
