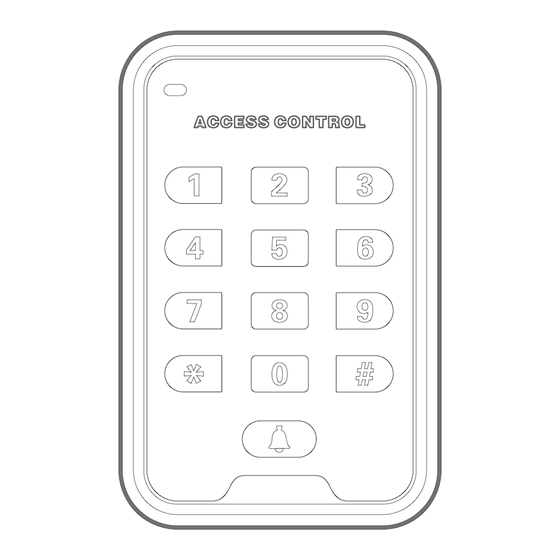

UHPPOTE HBK-A02 User Manual

Access control keypad
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
UHPP TE
HBK-A02
ACCESS CONTROL KEYPAD
EN
USER MANUAL
ES
MANUAL DEL USUARIO

Advertisement

loading

Summary of Contents for UHPPOTE HBK-A02

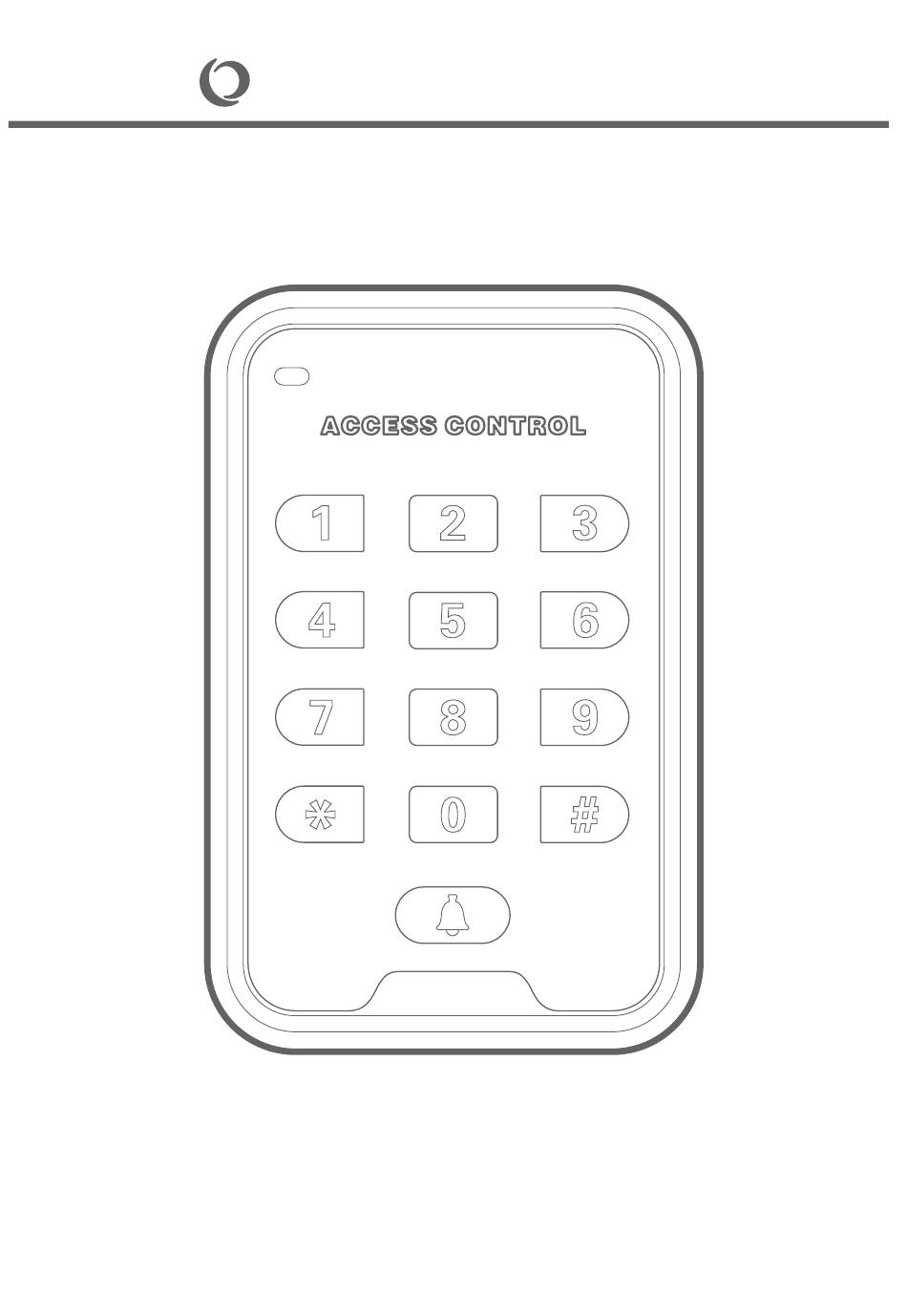

  • Page 1 UHPP TE HBK-A02 ACCESS CONTROL KEYPAD USER MANUAL MANUAL DEL USUARIO...
  • Page 2 1 Packing List Name Quantity Remarks Access Keypad Connector with cable of 9-27/32" English User Manual Ø6mmx25mm, used for fixing Plastic Anchors Self - Tapping Screw Ø4mmx25mm, used for fixing 2 Introduction This RFID card access control unit controls 1 door. It uses ST MCU to ensure stable performance, and low-power circuit makes the service life longer.
  • Page 3 4 Specifications Operating Voltage Lock Output Load 12VDC Max. 1.5A Card Capacity Card Type 1000 Standard 125KHz EM PIN Capacity Door Open Time 0-99 seconds Card Reading Distance Max. 6cm Operating Temperature -40°F-140°F Idle Current 50mA Operating Humidity 10%-90%RH Waterproof Enclosure Material ABS Plastic Product Weight...
  • Page 4 6 Wiring Diagram Common Power Supply Diagram +12V (RED) +12V GND (BLACK) OPEN (YELLOW) PUSH (GREEN) EXIT BUTTON NO (BLUE) Fail-secure lock COM (WHITE) NC (BROWN) Fail-safe lock BELL (PINK) BELL (PINK) BELL Connect Special Power Supply Diagram +12V (RED) +12V GND (BLACK) OPEN (YELLOW)
  • Page 5 Wiring har ness Connections: +12V: RED OPEN: YELLOW NO: BLUE NC: BROWN GND: BLACK PUSH: GREEN COM: WHITE BELL: PINK 7 Sound and Light Indication Operation Status LED Indicator Buzzer PIN only mode White Standby Other mode Flash yellow Press # Press # # Yellow When a menu is waiting...
  • Page 6 The following operations must be done in the programming mode Basic Operation Change New Admin Code The admin code can be the admin 4-8 long. Repeat New Admin Code code …… Read Card 1 Read Card 2 Add card users Read Card N # Add a card user with ID User ID Number # Read Card #...
  • Page 7 Support one set super open code Super Open Code which can be used to open the door Repeat Super Open Code Set super in any open mode. open code Delete the super open code 0000 # Entry is by either Card or PIN (Default) Set open Entry is by Card and PIN together...
  • Page 8 Resets the admin code to Reset to default 2 Press within 5 seconds 00 # 123456. admin code after the HBK-A02 is powered on. 1. Disconnect the power. Reset to default Resets the device to the 2. Press within 5 seconds 99 # setting factory default settings.
  • Page 9 Unlock the Lock For a PIN user Input , then press For a Card user Read Card For a Card and (the LED indicator flashes green), then input Read Card PIN # PIN user Troubleshooting Q: Why can't the door be unlocked after I swipe an added card? A: Please check whether you have set the door open mode to entry by PIN only.
  • Page 10 FCC Warning FCC ID: 2A4H6HBK-A01 This device complies with part 15 of the FCC Rules. Operation is subject to the foll- owing two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
...
  • Page 11 1 Lista de embalaje Nombre Cantidad Nota Acceso al teclado Conector con cable de 9-27/32 " Inglés Manual del usuario Ø6mmx25mm, Para fijar Anclaje de plástico Tornillos taladradores Ø4mmx25mm, Para fijar 2 Introducción La unidad de control de acceso a la tarjeta RFID controla una puerta. ST mcu se utiliza para garantizar un rendimiento estable y un circuito de baja potencia para prolongar la vida útil.
  • Page 12 4 Especificación Tensión de funcionamiento 12VDC Carga de salida bloqueada Máximo 1,5A Capacidad de la tarjeta Tipo de tarjeta 1000 Norma 125 KHz EM Capacidad del Pin Tiempo de transmisión de la puerta 0-99 segundos Corriente de Ralentí 50mA Temperatura de funcionamiento -40°F-140°F Impermeable Humedad de trabajo 10%-90%RH...

  • Page 13: Diagrama De Cableado

    6 Diagrama de cableado Diagrama de potencia común +12V (Rojo) +12V GND ( Negro OPEN (Amarillo) PUSH ( Verde Botón de salida Bloqueo Fail-Secure NO ( Azul COM ( Blanco Bloqueo Fail-Safe NC ( Marrón BELL ( Rosa BELL ( Rosa Reloj Conexión...
  • Page 14 Conexiones de ar nés: +12V: Rojo OPEN: Amarillo NO: Azul NC: Marrón PUSH: Verde BELL: Rosa GND: Negro COM: Blanco 7 Indicación acústica y óptica Estado de funcionamiento Indicador LED Timbre Modo pin solamente Blanco Espera Rojo Otros modelos Pulse # Amarillo brillante Pulse # # Amarillo...
  • Page 15 Tenga en cuenta que debe hacer lo siguiente en modo de programación Operaciones básicas Cambiar Nueva contraseña de administrador Soporta contraseñas de contraseña de administrador de 4 - 8 bits. administrador Repetir nueva contraseña de administrador Lector de tarjetas 1 Lector de tarjetas 2 Añadir usuario de tarjeta ……...
  • Page 16 Soporta una contraseña super abierta Contraseña super abierta que se puede utilizar para abrir puertas Establecer Repetir Contraseña super abierta en cualquier modo abierto contraseña super abierta Borrar contraseña super abierta 0000 # Introduzca por tarjeta o Pin (predeterminado) Establecer Introduzca con tarjeta y Pin m o do a b i e r to Introduzca sólo a través del Pin...

  • Page 17: Configuración Del Sistema

    Configuración del sistema Ajuste el modo de salida al modo normal. La cerradura se bloqueará automáticamente después de la operación de desbloqueo. Configuración del modo de Establezca el modo de salida en modo conmutado. salida Después de la operación de desbloqueo, la cerradura permanece abierta hasta que la operación de desbloqueo se realiza de nuevo.

  • Page 18: Solución De Problemas

    Para desbloquear la cer radura Para usuarios de Pin Introduzca y pulse Para usuarios de Lectura de tarjetas tarjetas Para usuarios (El LED parpadeará verde) y introduzca Lectura de tarjetas PIN # de tarjetas y pin Solución de problemas Q: Por qué no puedo abrir la puerta después de que haya cepillado una nueva tarjeta? A: Compruebe que ha configurado el modo de apertura de la puerta para entrar sólo a través del pin.
  • Page 19 Adver tencia FCC Este dispositivo cumple con la parte 15 de las reglas FCC. La operación está limitada por dos condiciones: (1) el dispositivo no puede causar interferencia perjudicial, y (2) el dispositivo debe aceptar cualquier interferencia recibida, incluyendo cualquier interferencia que pueda causar un funcionamiento inesper- ado.
  • Page 20 We Create Security 2022 HOBK Electronic Technology Co., Ltd All rights reserved >75% recycled paper...
