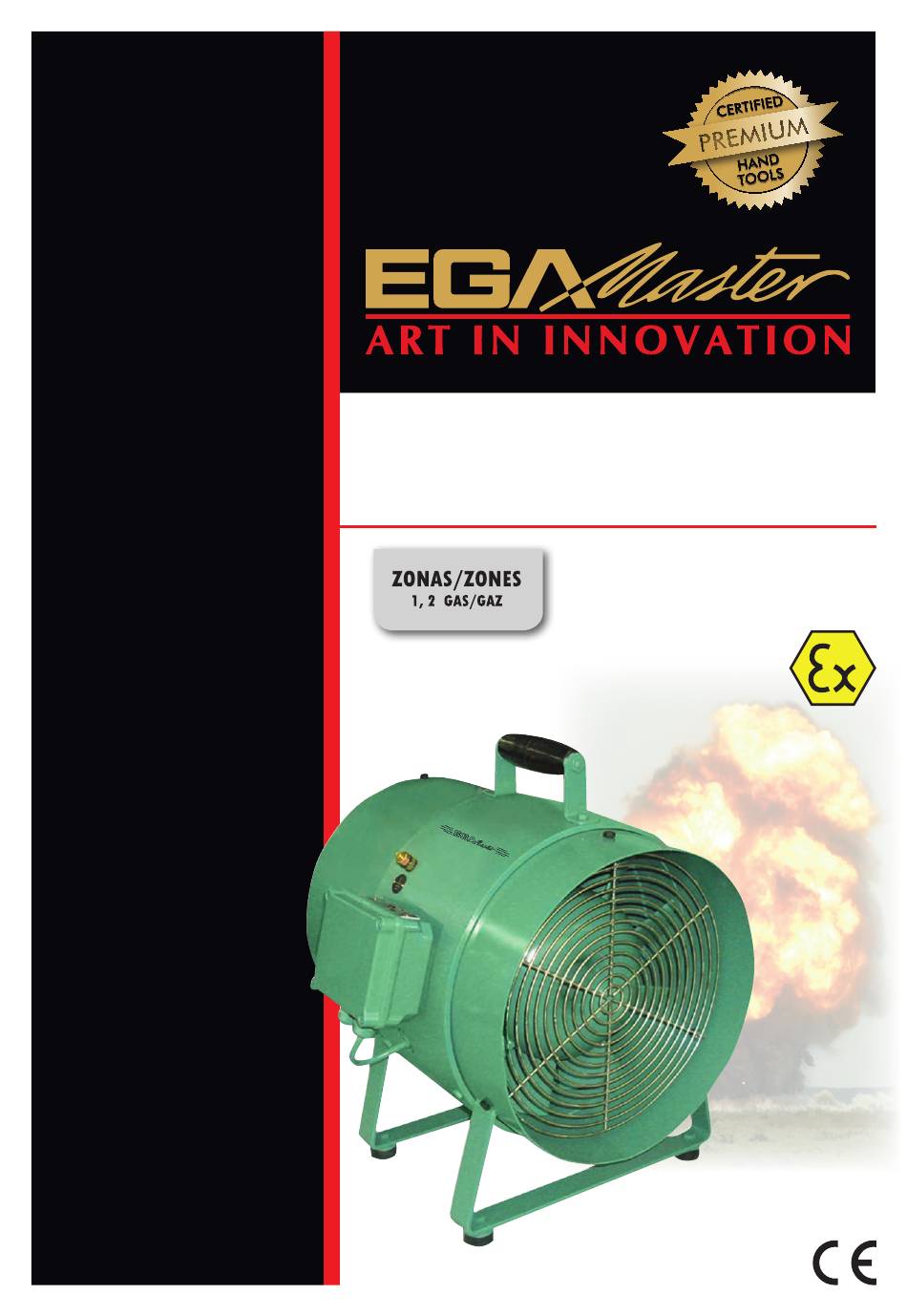

MANUAL DE INSTRUCCIONES
OPERATING INSTRUCTIONS
MANUAL DE INSTRUÇÕES
ESPAÑOL ............................... 2
ENGLISH .............................. 10
PORTUGUÊS........................ 18
GARANTIA / GUARANTEE ... 27

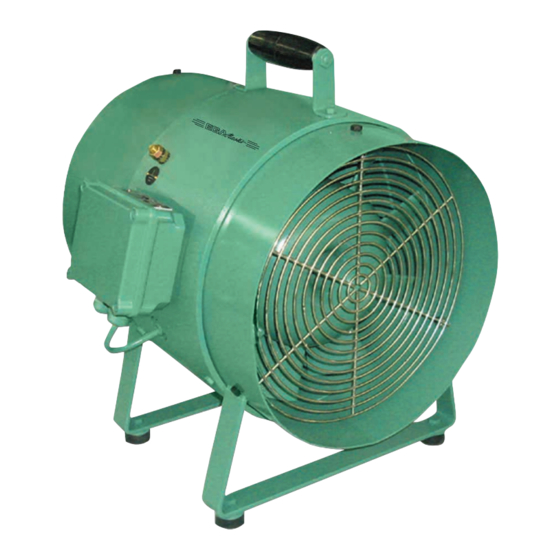

VENTILADOR AXIAL
AXIAL FAN
VENTILADOR AXIAL
COD.79623
COD.79624
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Ega Master 79623
Summary of Contents for Ega Master 79623
- Page 1 MANUAL DE INSTRUCCIONES OPERATING INSTRUCTIONS MANUAL DE INSTRUÇÕES VENTILADOR AXIAL AXIAL FAN VENTILADOR AXIAL COD.79623 COD.79624 ESPAÑOL ....... 2 ENGLISH ......10 PORTUGUÊS......18 GARANTIA / GUARANTEE ... 27...
-
Page 2: Español
ESPECIFICACIONES TÉCNICAS Asegúrese de que está familiarizado con el manual de instrucciones antes de operar con esta máquina. COD. 79623 COD. 79624 Longitud de la unidad 390 mm 390 mm Caudal de ventilación- sin 1.0 m³/ sec 1.0 m³/ sec restricciones 1,5 m bar -a contrapresión- 1,5 milibar... - Page 3 INSTRUCCIONES DE SEGURIDAD Cualquier herramienta puede ser peligrosa. Por favor siga estos simples procedimientos. Hágalo por su seguridad. Siga los procedimientos apropiados y actualizados de seguridad y prevención. Nunca trabaje bajo la influencia del alcohol, drogas o fuerte medicación. Mantenga su área de trabajo limpia y recogida. Mantenga a los niños alejados.
- Page 4 INSTRUCCIONES DE OPERACIÓN Motor monofásico AC con sistema de tracción (sistema de protección IP 55) 79623-110V, 79624-230V, clase de aislamiento F. Temperatura ambiente de 20°C a +40°C. El caudal nominal asciende al 100 % del rendimiento del motor por encima de los 1000 m sobre el nivel del mar.
- Page 5 Mantenimiento e instrucciones de montaje La lubricación de los cojinetes de fricción del motor debe hacerse de acuerdo con las instrucciones del fabricante del motor. El funcionamiento del ventilador tiene que comprobarse regularmente. Un funcionamiento inestable puede darse por desgaste (desequilibrado) o daños en el impulsor ocasionados por la presencia de agentes extraños.
- Page 6 Solo se utilizarán piezas de repuesto originales. La garantía del producto se invalidará y la empresa no se hará cargo de los daños si se utilizan piezas de repuesto y accesorios no originales. Ventilador axial eléctrico - COD. 79623 Item Qty.
- Page 8 Ventilador axial eléctrico - COD. 79624 Item Qty. Descripción Motor monofásico Eex 230V, 50 Hz con caja de conexiones Motor monofásico Eex 230V, 50 Hz Caja de conexiones Tornillo hexagonal Arandela de retención dentada Tornillo cabeza cilíndrica Arandela Impulsor Carcasa Protección, montaje Protección, montaje Tornillo hexagonal...
-
Page 10: English
ENGLISH TECHNICAL SPECIFICATION COD. 79623 COD. 79624 Unit length 390 mm 390 mm Volume flow - unrestricted 1.0 m³/ sec 1.0 m³/ sec - at counter pressure - 1.0 m³/ sec 1.0 m³/ sec 1, 5 m bar - at counter pressure - 2,5 m bar 0.8 m³/sec... - Page 11 SAFETY INSTRUCTIONS Any tool can be dangerous. Please follow these simple procedures. They are for your protection. Follow the general current and appropriate Accident Prevention and Safety Procedures. Never work under the influence of alcohol, drugs or stronger medication. Keep your working area clean and uncluttered. Keep children away.
- Page 12 OPERATION INSTRUCTION Drive System Single-Phase-AC motor (protective system IP 55) 79623-110V, 79624-230V, insulation class F. Environment temperature - 20°C to +40°C. The nominal output amounts to 100 % of the motor output up to 1000 m sea level. Connect the contact according to the instructions of the motor manufacturer.
- Page 13 Maintenance and assembly instruction The lubrication of the motor friction bearings has to be done according to the instructions of the motor manufacturer. Quiet running of the fan must be checked regularly. Unsteady running is caused by deposition in the impeller or by wear (unbalance) or by damage of the impeller produced by foreign substances.
- Page 14 SPARE PARTS Only original spare parts may be used. There is no warranty for damages and liability is disclaimed, if non-original spare parts and accessories are used. COD. 79623 - Electric Axial Fan Item Qty. Description Single-phase Motor Eex 110 V, 50 Hz...
- Page 16 COD. 79624 - Electric Axial Fan Item Qty. Description Single-phase Motor Eex 230V, 50 Hz with terminal box Single-phase Motor Eex 230V, 50 Hz Terminal box Hexagonal screw Toothed lock washer Fillister-head screw Washer Impeller Housing Sheet cover, Assy. Sheet cover, Assy. Hexagonal screw Hexagonal screw Hexagonal nut...
-
Page 18: Português
ESPECIFICAÇÕES TÉCNICAS Assegure-se que está familiarizado com o manual de instruções de segurança e operações, antes de operar com este equipamento COD. 79623 COD. 79624 Longitude da unidade 390 mm 390 mm Caudal de ventilação- sem 1.0 m³/ sec 1.0 m³/ sec restrições 1,5 m bar... - Page 19 INSTRUÇÕES DE SEGURANÇA Qualquer ferramenta pode ser perigosa. Por favor, siga estes procedimentos simples. Faça isso pela sua segurança. Siga os procedimentos de segurança e prevenção apropriados e actualizados. Nunca trabalhe sob efeito de álcool, drogas ou medicação forte. Mantenha sua área de trabalho limpa e recolhida. Mantenha fora do alcance de crianças.
- Page 20 INSTRUÇÕES DE OPERAÇÃO Motor CA monofásico com sistema de tracção (sistema de protecção IP 55) 79623-110V, 79624-230V, classe de isolamento F. Temperatura ambiente de 20 ° C a + 40 ° C. O fluxo nominal equivale a 100% do desempenho do motor acima de 1000 m sobre do nível do mar.
- Page 21 Instruções de manutenção e montagem A lubrificação das escovas de fricção do motor deve ser feita de acordo com as instruções do fabricante. O funcionamento do ventilador deve ser verificado regularmente. Um funcionamento instável pode ocorrer devido a desgaste (desiquilíbrio) ou danos no impulsor, causados pela presença de agentes estranhos.
- Page 22 Apenas se utilização peças de reposição originais. A garantia do produto expira e a empresa não se responsabilizará por qualquer dano causado se as peças de reposição e acessórios não forem originais Ventilador axial eléctrico - COD. 79623 Item Qty.
- Page 24 Ventilador axial eléctrico - COD. 79624 Item Qty. Descrição Motor monofásico Eex 230V, 50 Hz com caixa de conexões Motor monofásico Eex 230V, 50 Hz caixa de conexões Parafuso hexagonal Anilha de retenção dentada Parafuso de cabeça cilíndrica Anilha Impulsor Carcasa Protecção, montagem Protecção, montagem...
