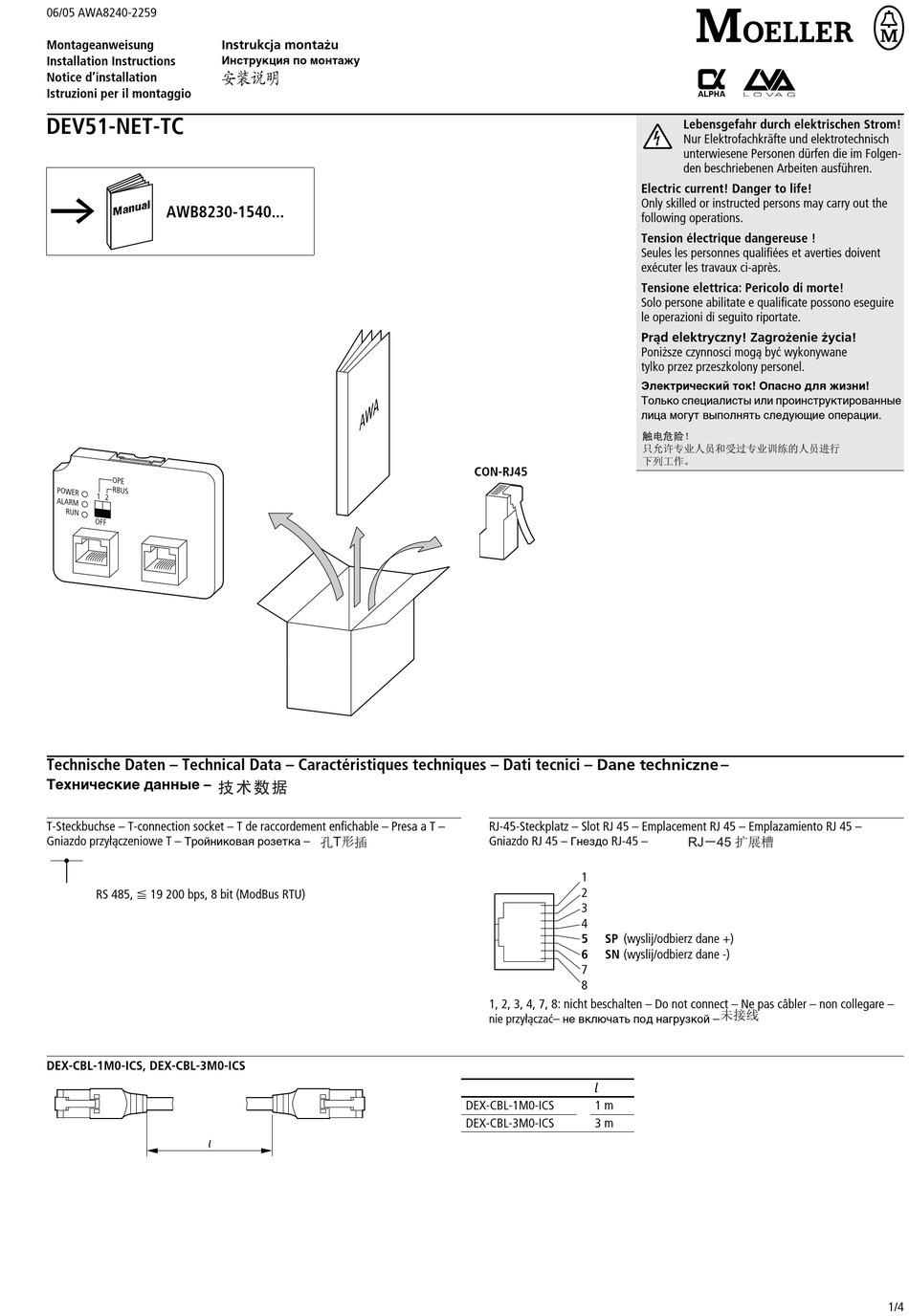

Moeller DEV51-NET-TC Installation Instructions

06/05 AWA8240-2259
Montageanweisung
Installation Instructions
Notice d'installation
Istruzioni per il montaggio

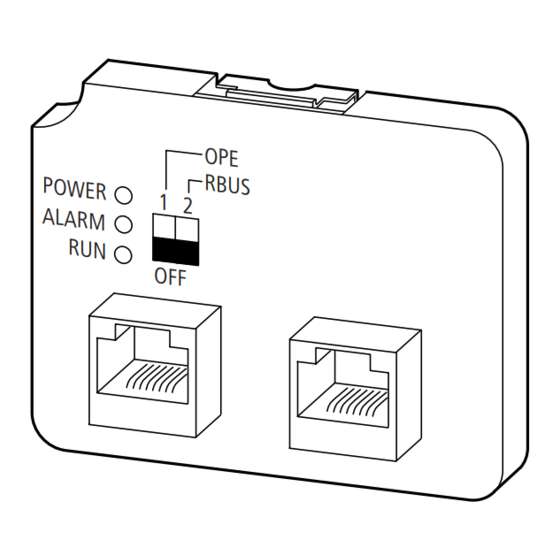

DEV51-NET-TC
A
AWB8230-1540...
O PE
R B U S
PO W ER
1 2
A LA R M
R U N
O FF
Technische Daten – Technical Data – Caractéristiques techniques – Dati tecnici – Dane techniczne –
Технические данные –
T-Steckbuchse – T-connection socket – T de raccordement enfichable – Presa a T –
Gniazdo przyłączeniowe T –
Тройниковая розетка
RS 485, F 19 200 bps, 8 bit (ModBus RTU)
DEX-CBL-1M0-ICS, DEX-CBL-3M0-ICS
l
Instrukcja montażu
Инструкция по монтажу
–
CON-RJ45
RJ-45-Steckplatz – Slot RJ 45 – Emplacement RJ 45 – Emplazamiento RJ 45 –
Gniazdo RJ 45 –
RJ-45 –
Гнездо
1
2
3
4
(wyslij/odbierz dane +)
5 SP
(wyslij/odbierz dane -)
6 SN
7
8
1, 2, 3, 4, 7, 8: nicht beschalten – Do not connect – Ne pas câbler – non collegare –
nie przyłącza ć –
не включать под нагрузкой
l
DEX-CBL-1M0-ICS 1 m
DEX-CBL-3M0-ICS 3 m
A
Lebensgefahr durch elektrischen Strom!
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgen-
den beschriebenen Arbeiten ausführen.
Electric current! Danger to life!
Only skilled or instructed persons may carry out the
following operations.
Tension électrique dangereuse !
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après.
Tensione elettrica: Pericolo di morte!
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
Prąd elektryczny! Zagrożenie życia!
Poniższe czynnosci mogą być wykonywane
tylko przez przeszkolony personel.
Электрический ток! Опасно для жизни!
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
–
1/4
