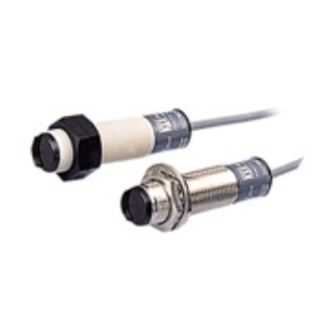

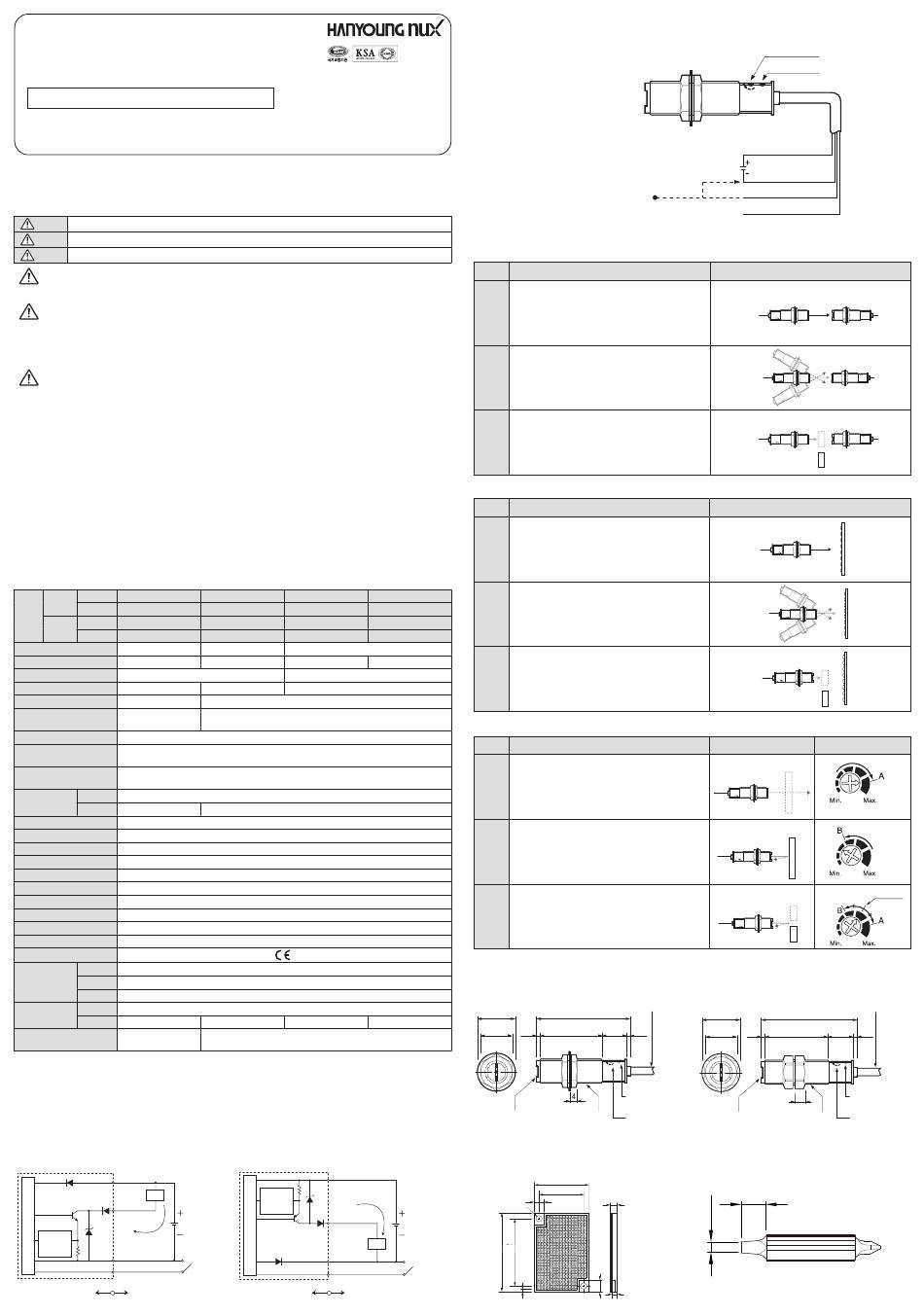

HANYOUNG NUX PR Series Instruction Manual

PR series
원주형 포토센서
취급설명서
(주)한영넉스의 제품을 구입하여 주셔서 대단히 감사합니다.
본 제품을 사용하시기 전에 사용설명서를 잘 읽은 후에 올바르게 사용해 주십시오.
또한, 사용설명서는 언제라도 볼 수 있는 곳에 반드시 보관해 주십시오.
▍ 안전상 주의사항
사용전에 안전에 관한 주의사항을 잘 읽어 주시고 올바르게 사용하여 주십시요.
위험, 경고, 주의
설명서에 표시된 주의사항은 중요도에 따라
위 험 지키지 않을 경우, 사망 또는 중상에 이르는 결과를 낳는 절박한 위험 상황을 표시하고 있습니다.
경 고 지키지 않을 경우, 사망 또는 중상이 발생할 가능성이 예상되는 내용을 표시하고 있습니다.
주 의 지키지 않을 경우, 경미한 상해나 재산상의 손해가 발생할 가능성이 예상되는 내용을 표시하고 있습니다.
위 험
• 입ㆍ출력 단자는 감전의 위험이 있으니 신체 및 통전물이 절대로 접촉 되지 않도록 하십시오.
경 고
• 실외에서 사용하지 마십시오. (제품의 수명이 짧아지는 원인이 되며 감전의 우려가 있습니다.)
• 인화성 폭발성 가스환경에서 사용하지 마십시오. (방폭 구조가 아니므로 화재 및 폭발의 우려가 있습니다.)
• 기준치 이상의 진동이나 충격이 많은 곳에는 사용하지 마십시오. (이중절연 구조이지만 부품이 손상될 수 있습니다.)
• 인체를 직접 또는 간접적으로 검출하는 등 작업자의 안전을 확보하는 용도로, 본 제품을 사용하지 마십시오
주 의
• AC 전원에서는 절대로 사용하지 마십시오.
• 배선에 주의해 주십시오. 폭발, 화재, 기계 고장의 원인이 됩니다.
• 제품의 본체 또는 케이블이 파손된 상태에서 사용하지 마십시오.
• 제품을 분해하거나 수리, 개조하지 마십시오.
• 포토 센서의 렌즈면이 이물질에 의해 오염되었을 경우에는
마른 헝겊으로 가볍게 닦아 내도록 하고,
신나나 유기용제 등은 절대 사용하지 마십시오.
• 고압선이나 동력선과 센서 배선은 필히 분리하여 주십시오.
배선을 동일 배관으로 처리하시면 오동작의 원인이 되므로
주의하십시오.
• 케이블을 길게 연장하여 사용할 경우는 (0.3 ㎟이상) 을
사용하시고, 이 경우에는 전압 강하가 일어나므로 주의하십시오.
• 형광등이나 수은 등등 고주파 성분을 갖고 있는
불빛 아래에 센서를 사용할 경우는 차광판 등으로 가려 주시고,
렌즈면이 불빛에 정면으로 향하지 않도록 하여주십시오.
• 여러대의 포토센서를 근접 설치할 경우 상호간섭으로 오동작
▍ 사양
NPN PR-T10NC
메탈
PNP PR-T10PC
형명
NPN PR-T10NP
플라스틱
PNP PR-T10PP
검출 방식 투과형
검출 거리 10m
응차 거리
검출 물체 Ø10mm 이상 불투명체 Ø25mm 이상 불투명체
광원 적외선 LED (890 nm)
투광기: 15 mA
소비 전류
수광기: 20 mA
전원 전압
제어 출력
• 부하전류 - 100 mA 이하 (26.4 V d.c. 기준)
동작모드
공통 • 전원 역접속 보호 • 출력 역접속 보호 • 출력 단락 과전류 보호 • 출력 단락 알림 (주2)
보호회로
개별 －
응답 시간
절연 저항
내노이즈 노이즈 시물레이터에 의한 방형파 노이즈 (펄스폭 1㎲) ±240V
내전압
내진동
내충격
사용 주위 조도 태양광 : 11,000 lx 이하 / 백열등 : 3,000 lx 이하 (수광면 조도)
사용 주위 온도 동작시 : -25 ~ +55 ℃, 보존시 : -40 ~ +70 ℃ (단, 결빙 및 결로되지 않을 것)
사용 주위 습도
보호 구조
인증
케이스
재질 표시부
렌즈
공통 • 메탈 : 고정너트 2개, 와셔 1개, V/R 조정 드라이버
부속품
개별 -
• 메탈 : 약 320g
중량
• 플라스틱 : 약 280g
• (주1) HY-M5S 사용시 0.1~3m
• (주2) 과부하 상태일 경우 적색 LED 점멸. (ON Time : 200㎲, OFF Time : 40㎲)
• 검출거리는 검출 대상 물체의 크기, 표면상태, 광택의 유·무 등에 따라 검출거리가 달라질 수 있으므로 주의하십시오.
• PR-T10NC는 PR-TL10NC (투광기) 와 PR-TR10NC (수광기) 가 1SET 임.
• PR-T10NP는 PR-TL10NP (투광기) 와 PR-TR10NP (수광기) 가 1SET 임.
▍ 출력회로
NPN TYPE
NPN TYPE
※ 투과형의 수광기, 미러반사형 확산반사형에 한함 (단, 투과형의 투광기는 전원입력(12 - 24V d.c.) 만 있음.)
NPN TYPE NPN TYPE
■ NPN TYPE
갈 (BRN) +V
흑 (BLK)
부하
OUT
주
100 mA Max.
12 - 24 V d.c.
회
과전류
로
보호회로
청 (BLU) 0 V
Dark ON
백 (WHITE) Control
내부 회로 외부 접속예
(주)한영넉스
인천광역시 미추홀구 길파로 71번길 28
고객지원센터 1577-1047
www.hanyoungnux.co.kr
심벌로 구분하고 있습니다.
할 수 있으므로 상호 이격 거리를 충분히 확보해 주시고
투광기와 수광기의 위치를 엇갈리게 설치하여 주십시오.
• 출력에 유도성 부하 (릴레이, 코일) 를 사용할 경우에는 순간
부하가 2배 이상 증가하므로 출력 측 TR을 파괴할 수 있으므로
최대 부하의 1/2로 설정하여 사용하십시오.
• 출력 측은 과전류 보호 회로가 내장되어 있어 정격 부하전류보다
높을 경우 출력을 차단하므로 최대 부하의 70 % 이내에서
설정하여 사용하십시오.
• 먼지나 이물질이 심한 곳에서는 렌즈에 오염을 유발하여
오동작의 우려가 있으므로 사용을 피하여 주십시오.
• 사용설명서의 내용은 사전에 예고 없이 변경될 수 있습니다.
• 제조자가 지정한 방법 이외로 사용 시에는 상해를 입거나
재산상의 손실이 발생할 수 있습니다.
• Switching Power Supply를 전원으로 사용할 경우는
Frame Ground (FG) 단자를 접지 시키시고 0 V 와 FG 단자
사이에 노이즈 제거용 콘덴서를 필히 접속하여 주십시오.
PRM-M2N PRM-R01N
PRM-M2P PRM-R01P
PRP-M2N PRP-R01N
PRP-M2P PRP-R01P
미러 반사형 확산 반사형
0.1 ~ 2m (주1) 0.1m
－ 검출거리의 20 % 이하
백색 무광택지 (100 x 100 mm)
적외선 LED (860 nm)
30 mA 이하
12 - 24 V d.c. ±10 % 리플 (p-p) 10% 이하
• NPN 또는 PNP 오픈 콜렉터 출력
• 전류전압 - NPN : 1V 이하, PNP : 1V 이하
Light ON / Dark ON (백색 선에 의함)
※ 단, 투과형은 수광기에 한함
상호 간섭 방지 기능
1 ms 이하
20MΩ 이상 (500 V d.c. 메가 기준)
1,000 V a.c. (50/60Hz 1분간)
10 - 55 Hz, 복진폭 : 1.5 mm, X·Y·Z 각방향 2시간
500 m/s², X·Y·Z 각방향 3회
35 ~ 85 % RH (단, 결로되지 않을 것)
IP66 (IEC 규격)
메탈 : 크롬도금 / 플라스틱 : 플라스틱
PC
PC
• 플라스틱 : 고정너트 2개, V/R 조정 드라이버
미러 (HY-M5) -
• 메탈 : 약 160g
• 플라스틱 : 약 140g
NPN TYPE
NPN TYPE
NPN TYPE
■ PNP TYPE
갈 (BRN) +V
100 mA Max.
과전류
보호회로
주
흑 (BLK)
OUT
회
로
청 (BLU) 0 V
Light ON
백 (WHITE) Control
내부 회로 외부 접속예
▍ 감도 및 동작 모드 설정 방법
■ 감도 조절
- MIN 방향 회전 (반시계 방향) : 최소감도
- MAX 방향 회전 (시계 방향) : 최대감도
■ 동작 모드
- Control 선을 OPEN : Light ON (입광모드)
- Control 선을 0 V에 결선 : Dark ON (차광모드)
※ 단 투광기는 적색 표시등 1개
MK0501KE230418
▍ 설치방법
■ 투과형
순서
투광기와 수광기를 나란히 마주 보도록 설치하고
1
전원을 인가합니다.
투광기나 수광기중 어느 한쪽을 고정시키고 다른 한쪽을
2 상,하,좌,우로 조정하여 출력 표시등이 점등하는 범위를
확인하고 중앙 위치에 고정합니다.
검출 물체를 설정 범위 사이에 놓고
3
안정적으로 동작 하는지 확인 후 센서를 고정합니다.
■ 미러 반사형
순서
센서와 반사판을 나란히 마주 보도록 설치하고
1
전원을 인가합니다.
PRM-R04N
센서와 반사판중 어느 한쪽을 고정시키고 다른 한쪽을
PRM-R04P
2 상, 하, 좌, 우로 조정하여 출력 표시등이 점등하는 범위를
PRP-R04N
확인하고 중앙 위치를 고정합니다.
PRP-R04P
0.4m
검출 물체를 설정 범위 사이에 놓고 안정적으로
동작하는지 확인 후 센서를 고정합니다.
3
※ 감도 볼륨 조정 방법은 확산 반사형 설치방법을
참조하여 주십시오.
투광기 수광기
■ 확산 반사형
투광기 수광기
순서
투광기 수광기
검출 물체를 제거한 상태에서 감도 볼륨을 Max 방향으로
1 돌려 동작 표시등이 점등하는 위치(최대 위치에도
투광기
수광기
표시등이 점등하지 않을 경우는 최대)를 'A'로 합니다.
투광기
수광기
투광기
수광기 검출 물체를 설정하고자 하는 위치에 두고 감도 볼륨을
2 'A'에서 서서히 'Min' 방향으로 돌려 표시등이
소등하는 위치를 'B'로 합니다.
투광기 수광기
투광기 수광기
조정 볼륨을 'A' 와 'B' 의 중앙에 놓고 검출 물체를
3 설정 범위 사이에 놓고 안정적으로 동작하는지 확인 후
투광기 수광기
센서를 고정합니다.
▍ 외형치수
■ 메탈 케이스 (M)
29.0
-
3.0
24.0
렌즈
감도볼륨 최대
▍ 부속품
감도볼륨 최대
■ 미러 HY-M5, HY-M5S (별매)
감도볼륨 최대
최적위치
2-Ø3.5
최적위치
12 - 24 V d.c.
최적위치
부하
59.9 52.0
Dark ON
Light ON
1.6 1.6
(갈) 12 - 24 V d.c.
Dark ON(차광모드)
OPEN
Light ON(입광모드)
설치방법
투광기 수광기
투광기 수광기
설치방법
투광기 수광기
투광기
수광기
투광기
수광기
투광기
수광기
투광기 수광기
투광기 수광기
투광기 수광기
센서
반사판
설치방법
센서
반사판
센서
반사판
센서
반사판
센서
반사판
센서 감도볼륨 최대
감도볼륨 최대
반사판
센서
반사판
센서 감도볼륨 최대
최적위치
최적위치
반사판
센서
반사판
■ 플라스틱 케이스 (P)
최적위치
Cable : 2000
74.4 29.0
48.0 19.0 4.0
24.0
감도 조절 볼륨
M18X1 동작 표시등
■ 볼륨 드라이버
40.3 40.3
34.0 34
7.5
7.5
7.0
7.0
2.0
8.0
2.7
2.7
감도 조절 볼륨 (투광기 제외)
전원 표시등 : 녹색
동작 표시등 : 적색
투광기
투광기
투광기
(청) 0V
(백) Control 선
(흑) 출력
투광기
투광기
투광기
설정그림
투광기 수광기
투광기 수광기
투광기 수광기
투광기
수광기
투광기
투광기 수광기
투광기
투광기 수광기
투광기
투광기 수광기
투광기 수광기
투광기 수광기
센서
반사판
설정그림
센서
반사판
센서
반사판
센서
반사판
센서
반사판
센서
반사판
센서
반사판
감도볼륨 최대
센서
감도볼륨 최대
반사판
감도볼륨 최대
검출물체
센서
센서
검출물체
반사판
최적위치
설정그림 감도볼륨
센서
최적위치
검출물체
최적위치
센서
감도볼륨 최대
감도볼륨 최대
감도볼륨 최대
검출물체
센서
검출물체
센서
검출물체
센서
최적위치
검출물체
최적위치
센서
최적위치
검출물체
센서
검출물체
센서
단위:mm
Cable : 2000
74.4
3.0 4.0
48.0 19.0
감도 조절 볼륨
6.0
렌즈 랜즈 M18X1 동작 표시등
단위:mm
5.5 5.5
수
수
수
수
수
수
수
수
수
센서
센서
센서
센서
센서
센서
센서
센서
센서
