HANYOUNG NUX PR Series Instruction Manual

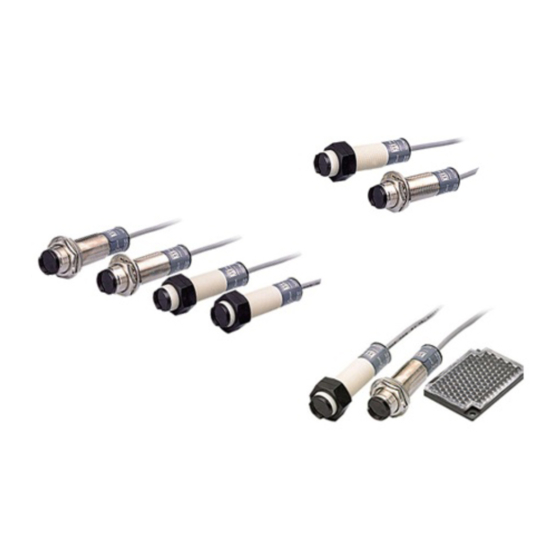

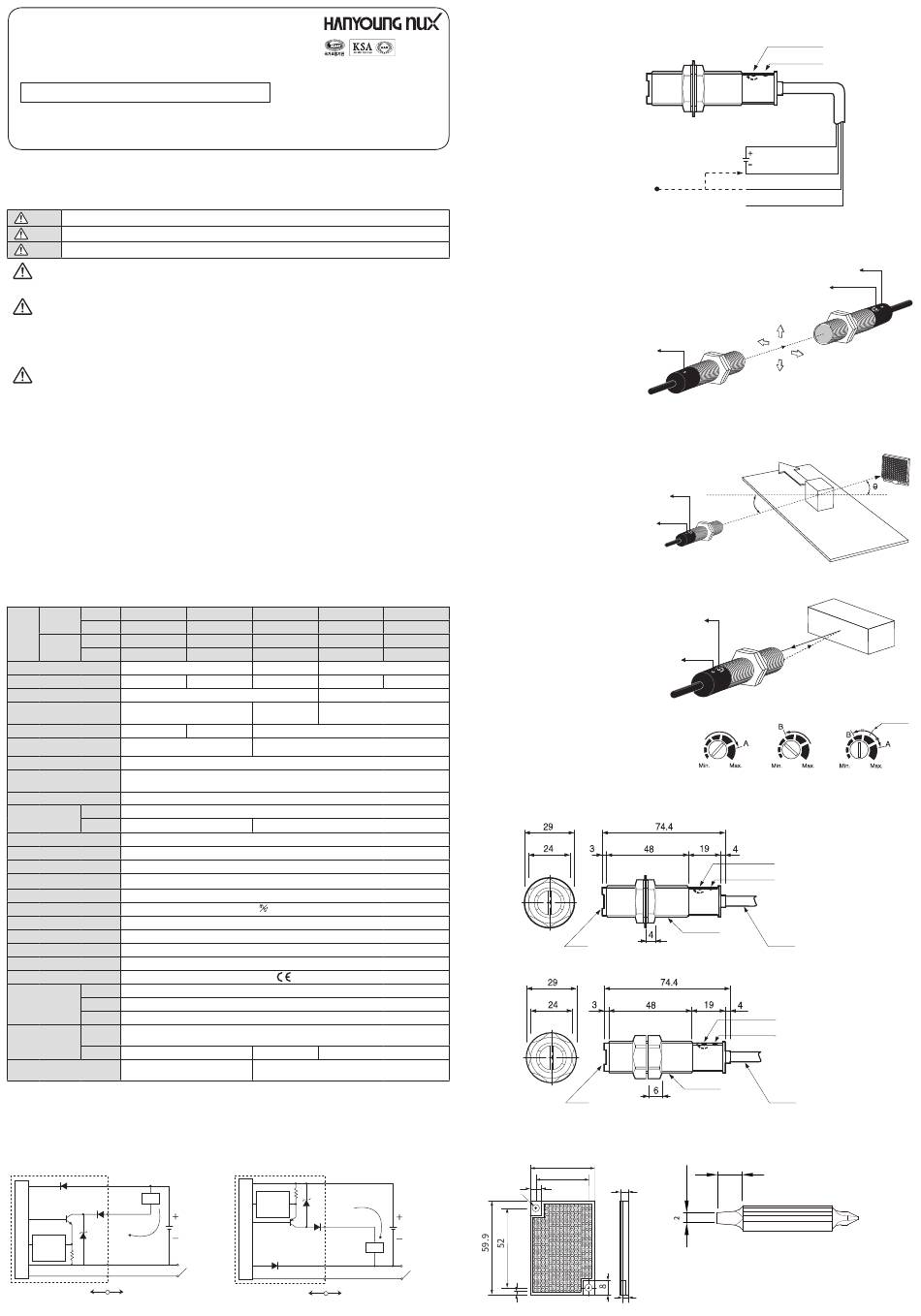

PR series
범용포토센서
취급설명서
(주)한영넉스의 제품을 구입하여 주셔서 대단히 감사합니다.
본 제품을 사용하시기 전에 사용설명서를 잘 읽은 후에 올바르게 사용해 주십시오.
또한, 사용설명서는 언제라도 볼 수 있는 곳에 반드시 보관해 주십시오.
▍ 안전상 주의사항
사용전에 안전에 관한 주의사항을 잘 읽어 주시고 올바르게 사용하여 주십시요.
위험, 경고, 주의
설명서에 표시된 주의사항은 중요도에 따라
위 험 지키지 않을 경우, 사망 또는 중상에 이르는 결과를 낳는 절박한 위험 상황을 표시하고 있습니다.
경 고 지키지 않을 경우, 사망 또는 중상이 발생할 가능성이 예상되는 내용을 표시하고 있습니다.
주 의 지키지 않을 경우, 경미한 상해나 재산상의 손해가 발생할 가능성이 예상되는 내용을 표시하고 있습니다.
위 험
• 입ㆍ출력 단자는 감전의 위험이 있으니 신체 및 통전물이 절대로 접촉 되지 않도록 하십시오.
경 고
• 실외에서 사용하지 마십시오. (제품의 수명이 짧아지는 원인이 되며 감전의 우려가 있습니다.)
• 인화성 폭발성 가스환경에서 사용하지 마십시오. (방폭 구조가 아니므로 화재 및 폭발의 우려가 있습니다.)
• 기준치 이상의 진동이나 충격이 많은 곳에는 사용하지 마십시오. (이중절연 구조이지만 부품이 손상될 수 있습니다.)
• 인체를 직접 또는 간접적으로 검출하는 등 작업자의 안전을 확보하는 용도로, 본 제품을 사용하지 마십시오
주 의
• AC전원에서는 절대로 사용하지 마십시오.
• 배선에 주의해 주십시오. 폭발, 화재, 기계고장의 원인이 됩니다.
• 제품의 본체 또는 케이블이 파손된 상태에서 사용하지 마십시오.
• 제품을 분해하거나 수리, 개조하지 마십시오.
• 포토 센서의 렌즈면이 이물질에 의해 오염 되었을 경우에는
마른 헝겁으로 가볍게 닦아 내도록 하고, 신나나 유기용제 등은
절대 사용하지 마십시오.
• 고압선이나 동력선과 센서 배선은 필히 분리하여 주십시오.
배선을 동일 배관으로 처리 하시면 오동작의 원인이 되므로
주의 하십시오.
• 케이블을 길게 연장하여 사용할 경우는 (0.3 ㎟이상)을 사용하시고,
이 경우에는 전압 강하가 일어나므로 주의 하십시오.
• 형광등이나 수은등등 고주파 성분을 갖고 있는 불빛 아래에 센서를
사용할 경우는 차광판 등으로 가려 주시고, 렌즈면이 불빛에
정면으로 향하지 않도록 하여주십시오.
• 투과형 포토 센서를 2조 이상 사용할 경우 상호 간섭으로 오동작
할 수 있으므로 상호 이격 거리를 충분히 띄워 주시고
투광기와 수광기의 위치를 엇갈리게 설치하여 주십시오.
▍ 정격 / 사양
NPN PRM-T10N
메탈
PNP PRM-T10P
형명
NPN PRP-T10N
플라스틱
PNP PRP-T10P
검출 방식 투과형
검출 거리 10m
응차 거리
검출 물체 Ø10 mm 이상 불투명체
광원 IR (860 nm)
투광기 : 20 mA,
소비 전류
수광기 : 20 mA 이하
전원 전압
제어 출력
▪ 부하전류 - 100 mA 이하 (26.4 VDC 기준) ▪ 잔류전압 - NPN : 1 V 이하, PNP : 1 V 이하
동작모드
공통 전원 역접속 보호, 출력 역접속 보호, 출력 단락 과전류 보호, 출력 단락 알림 (주2)
보호회로
개별
응답 시간
절연 저항
내 노이즈
내전압
내진동
내충격
사용 주위 조도
사용 주위 온도 동작시 : -25~+55 C, 보존시 : -40~+70 C (단, 결빙 및 결로되지 않을 것)
사용 주위 습도
보호 구조
획득규격
케이스
재질 표시부
렌즈
공통
부속품
개별
메탈 : 약 320g
중량
플라스틱 : 약 280g
(주1) HY-M5S 사용시 0.1 ~ 3m
(주2) 과부하 상태 일 경우 적색 LED 점멸. (ON Time : 200㎲, OFF Time : 40㎲)
▍ 출력회로
※ 투과형의 수광기, 미러반사형 확산반사형에 한함
NPN TYPE
NPN TYPE
(단, 투과형의 투광기는 전원입력(12 - 24 VDC) 만 있음.)
■ NPN TYPE
갈 (BRN)+V
흑 (BLK)
부하
OUT
주
100 mA Max.
회
과전류
로
보호회로
청 (BLU) 0 V
Dark ON
백 (WHITE) Control
내부 회로 외부 접속예
(주)한영넉스
인천광역시 미추홀구 길파로 71번길 28
고객지원센터 1577-1047
http://www.hynux.com
심벌로 구분하고 있습니다.
• 출력에 유도성 부하(릴레이, 코일)를 사용 할 경우에는 순간
부하가 2배이상 증가 하므로 출력측 TR을 파괴 할 수 있으므로
최대 부하의 1/2로 설정하여 사용 하십시오.
• 출력측은 과전류 보호 회로가 내장되어 있어 정격 부하전류보다
높을 경우 출력을 차단하므로 최대 부하의 70 %이내에서
설정하여 사용하십시오.
• 먼지나 이물질이 심한 곳에서는 렌즈에 오염을 유발하여
오동작의 우려가 있으므로 사용을 피하여 주십시오.
• 사용설명서의 내용은 사전에 예고없이 변경될 수 있습니다.
• 제조자가 지정한 방법 이외로 사용시에는 상해를 입거나
재산상의 손실이 발생할 수 있습니다.
• Switching Power Supply 를 전원으로 사용 할 경우는
Frame Ground(FG)단자를 접지 시키시고 0 V 와 FG단자
사이에 노이즈 제거용 콘덴서를 필히 접속 하여 주십시오.
PRM-T10RN PRM-M2N PRM-R01N
PRM-T10RP PRM-M2P PRM-R01P
PRP-T10RN PRP-M2N PRP-R01N
PRP-T10RP PRP-M2P PRP-R01P
미러 반사형
10m 0.1 ~ 2m (주1) 0.1m
－ 검출거리의 20% 이하
Ø25 mm 이상
백색 무광택지 (100 x 100 mm)
불투명체
RED (640 nm) IR (860 nm)
30 mA 이하
12 - 24 VDC ±10% 리플(p-p)10% 이하
NPN 또는 PNP 오픈 콜렉터 출력
Light ON / Dark ON (백색 선에 의함)
－ 상호 간섭 방지 기능
1 ms 이하
20 MΩ 이상 (500 VDC 메가 기준)
노이즈 시물레이터에 의한 방형파 노이즈 (펄스폭 1 s) ± 240 V
1,000 VAC (50/60 Hz 1분간)
10 - 55 Hz, 복진폭 : 1.5 mm, X·Y·Z 각방향 2시간
500 , X·Y·Z 각방향 3회
태양광 : 11,000lx 이하 / 백열등 : 3,000lx 이하 (수광면 조도)
35~85%RH (단, 결로되지 않을 것)
IP65 (IEC 규격)
메탈 : 황동도금 / 플라스틱 : 플라스틱
PC
PC
메탈 : 고정 너트 2개, 와셔 1개, V/R 조정 드라이버
플라스틱 : 고정 너트 2개, V/R 조정 드라이버
─ 미러 (HY-M5)
메탈 : 약 160g
플라스틱 : 약 140g
NPN TYPE
NPN TYPE
■ PNP TYPE
갈 (BRN)+V
100 mA Max.
과전류
주
흑 (BLK)
보호회로
OUT
12 - 24 VDC
회
로
청 (BLU) 0 V
Light ON
백 (WHITE) Control
내부 회로 외부 접속예
▍ 감도 및 동작 모드 설정 방법
■ 감도 조절
- MIN 방향 회전 (반시계 방향) : 최소감도
- MAX 방향 회전 (시계 방향) : 최대감도
■ 동작 모드
- Control 선을 OPEN : Light ON (입광모드)
- Control 선을 0 V에 결선 : Dark ON (차광모드)
※ 단 투광기는 적색 표시등 1개
MK2101KE181130
▍ 설치방법
■ 투과형
1. 투광기와 수광기가 일직선으로 마주보게
설정하고 결선이 올바르게 되어 있는지
확인 후 전원을 넣습니다.
2. 다음에 투광기나 수광기중 어느 한쪽을
고정시키고 다른 한쪽을 상·하·좌·우로
조정하여 동작표시등의 소등하는 범위를
확인하고 그 중앙위치에 설치해 주십시오.
3. 설치가 끝났으면 검출물체를 광축부위에
놓고 동작여부를 확인하십시오.
4. 검출물체가 반투명이거나 작은(Ø8 ㎜
이하)물체인 경우에는 그대로 투과하여
검출하지 못하는 경우가 있으므로 주의
하십시오.
5. 최대 동작거리의 95 % 범위에서
사용하십시오.
6. 감도 조정 볼륨은 검출거리, 검출물체
등에 따라 가장 좋은 위치에 조정 하십시오.
■ 미러 반사형
1. 센서와 미러 반사판을 마주보게 설치하고
미러 반사판의 위치를 상·하·좌·우로
조정하여 동작표시등이 소등되는 범위를
확인한 후 그 중앙에 설치합니다.
2. 감도 조정 볼륨은 검출거리, 검출물체
등에 따라 가장 좋은 위치에 조정
하십시오.
3. 여러개 (2개이상)의 센서를 설치하는
경우에는 30 ㎝ 이상 간격을 두고 설치
하십시오.
4. 표면 광택이 있는 검출물체의 경우에는
오 동 작 을 피 하 기 위 해 그 림 과 같 이
검출물체의 이동방향에 대해서 30° - 45°
기울어지게 설치하십시오.
■ 확산 반사형
1. 일반적으로 최대감도로 하여 사용되나,
검출물체가 없이 전방의 벽이나 기둥 등의
PRM-R04N
영향을 받을 수 있으므로 유의해서 조정
PRM-R04P
하십시요.
2. 감도를 무리하게 높일 경우에는 오동작의
PRP-R04N
우려가 있으니 주의하십시요.
PRP-R04P
3. 검출 물체를 제거한 상태에서 감도 볼륨을
확산 반사형 Max 방향으로 돌려 동작 표시등이 점등
하는 위치(최대 위치에도 표시등이 점등
0.4m
하지 않을 경우는 최대)를 'A'로 합니다.
4. 검출 물체를 설정하고자 하는 위치에
두고 감도 볼륨을 'A'에서 서서히 'Min'
방향으로 돌려 표시등이 소등하는 위치를
'B'로 합니다.
5. 조정 볼륨을 'A' 와 'B' 의 중앙에 놓고
검출 물체를 설정 범위 사이에 놓고
안정적으로 동작하는지 확인 후 센서를
고정합니다.
▍ 외형치수
■ 메탈 케이스 (M)
■ 플라스틱 케이스 (P)
─
▍ 부속품
■ 미러 HY-M5, HY-M5S (별매)
2-Ø3.5
12 - 24 VDC
부하
Dark ON
Light ON
1.6
Dark ON(차광모드)
OPEN
Light ON(입광모드)
전원
표시등
▶ 투광기
감도 조절
볼륨
30° - 45°
동작
표시등
감도 조절
볼륨
동작
표시등
(1)
※ 감도 조절 방법 ➡
M18X1
랜즈
M18X1
랜즈
■ 볼륨 드라이버
40.3
5.5
34
7.5
7.0
2.7
감도 조절 볼륨
(투광기 제외)
전원 표시등 : 녹색
동작 표시등 : 적색
(갈) 12 - 24 VDC
(청) 0 V
(백) Control 선
(흑) 출력
동작
표시등
감도 조절
볼륨
상
좌
▶ 수광기
우
광축
하
반사판
검출물체
검출물체
(2) (3) 최적위치
단위:mm
감도 조절 볼륨
동작 표시등
Cable : 2000
감도 조절 볼륨
동작 표시등
Cable : 2000
단위:mm
