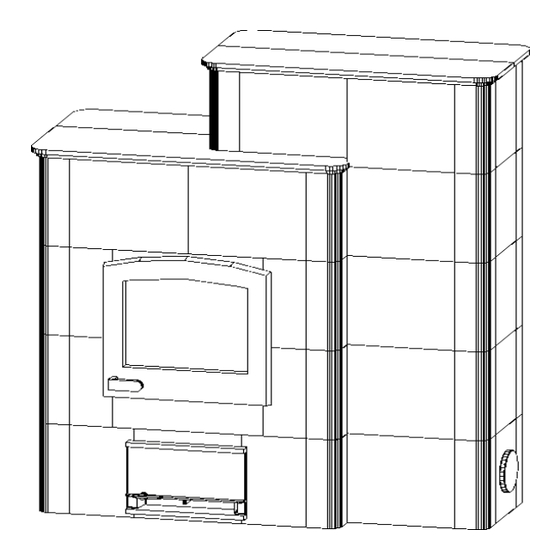

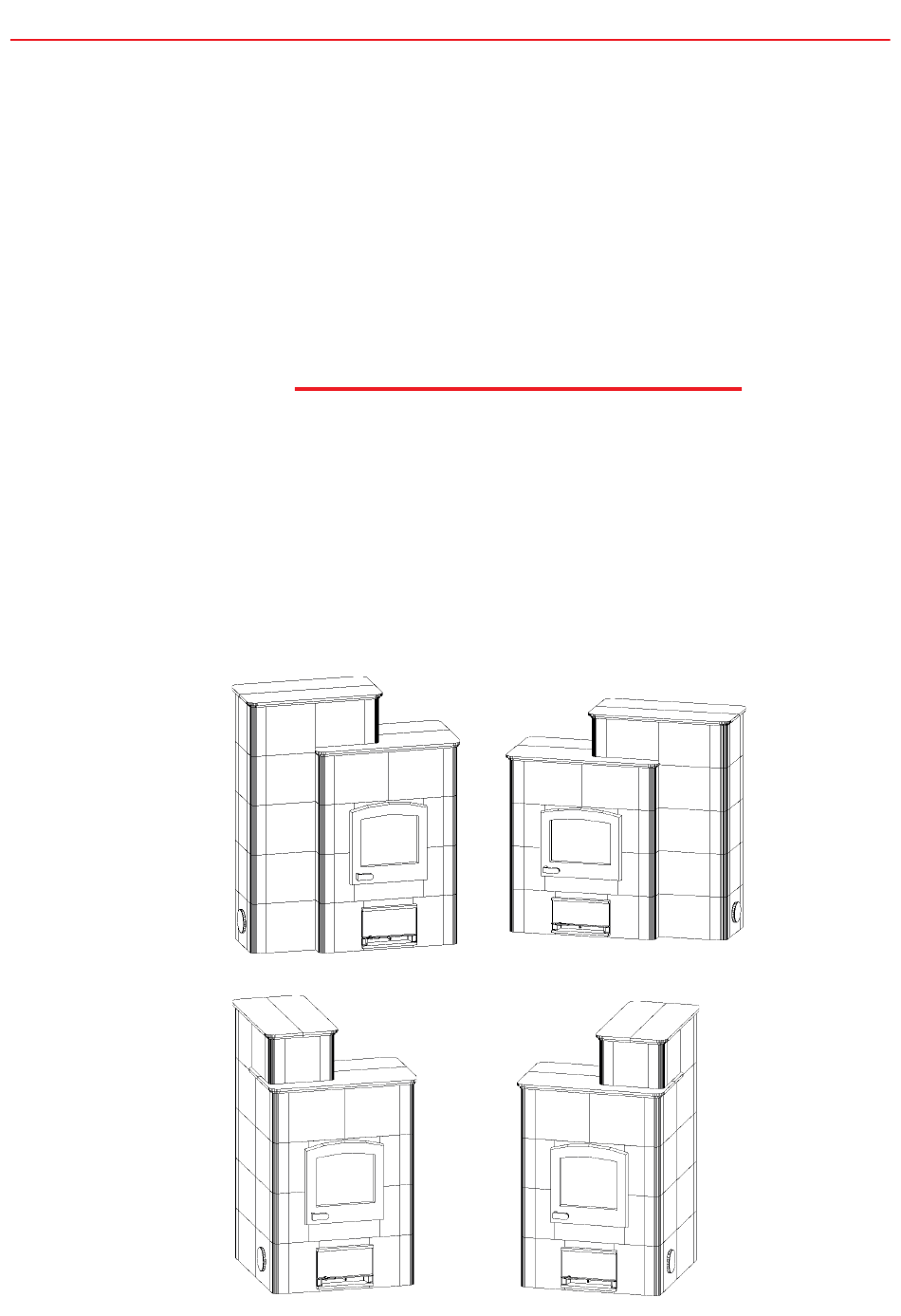

- Page 1 Tulikivi-yhtiöt/Tulikivi Group 1.7.1998 (s. 3, 15.12.1999) (s. 8, 15.12.1999) TU 1000/4 Pystytyspiirustukset Monteringsritningar Montagezeichnungen Construction drawings Plans de montage TU 1000/4A TU 1000/4B TU 1000/4D TU 1000/4C TU 1000/4...
- Page 2 Tulikivi-yhtiöt/Tulikivi Group 1.7.1998 - 2 TU 1000/4...
- Page 3 15.12.1999 - 3 Tulikivi-yhtiöt/Tulikivi Group TU 1000/4...
- Page 4 Tulikivi-yhtiöt/Tulikivi Group 1.7.1998 - 4 TU 1000/4...
- Page 5 1.7.1998 - 5 Tulikivi-yhtiöt/Tulikivi Group TU 1000/4...
- Page 6 Tulikivi-yhtiöt/Tulikivi Group 1.7.1998 - 6 TU 1000/4...
- Page 7 1.7.1998 - 7 Tulikivi-yhtiöt/Tulikivi Group TU 1000/4...
- Page 8 Tulikivi-yhtiöt/Tulikivi Group 15.12.1999 - 8 TU 1000/4...
- Page 9 1.7.1998 - 9 Tulikivi-yhtiöt/Tulikivi Group TU 1000/4...
- Page 10 Tulikivi-yhtiöt/Tulikivi Group 1.7.1998 - 10 TU 1000/4...
- Page 11 1.7.1998 - 11 Tulikivi-yhtiöt/Tulikivi Group TU 1000/4...
- Page 12 Tulikivi-yhtiöt/Tulikivi Group 1.7.1998 - 12 TU 1000/4...
- Page 13 1.7.1998 - 13 Tulikivi-yhtiöt/Tulikivi Group TU 1000/4...
- Page 14 Tulikivi-yhtiöt/Tulikivi Group 1.7.1998 - 14 TU 1000/4...
- Page 15 1.7.1998 - 15 Tulikivi-yhtiöt/Tulikivi Group TU 1000/4...
- Page 16 Tulikivi-yhtiöt/Tulikivi Group 1.7.1998 - 16 TU 1000/4...
- Page 17 1.7.1998 - 17 Tulikivi-yhtiöt/Tulikivi Group TU 1000/4...
- Page 18 Tulikivi-yhtiöt/Tulikivi Group 1.7.1998 - 18 TU 1000/4...
- Page 19 1.7.1998 - 19 Tulikivi-yhtiöt/Tulikivi Group TU 1000/4...
- Page 20 Tulikivi-yhtiöt/Tulikivi Group 1.7.1998 - 20 TU 1000/4...
- Page 21 1.7.1998 - 21 Tulikivi-yhtiöt/Tulikivi Group TU 1000/4...
- Page 22 Tulikivi-yhtiöt/Tulikivi Group 1.7.1998 - 22 KIVILUETTELO / STENFÖRTECKNING / STEINLISTE / STONELIST / NOMENCLATURE DES PIERRES TU 1000/4...
- Page 23 Tulikivi-yhtiöt/Tulikivi Group 1.7.1998 - 23 TARVIKELUETTELO / MATERIALFÖRTECKNING / MATERIALLISTE / MATERIAL LIST / NOMENCLATURE TU 1000/4...
- Page 24 Tulikivi-yhtiöt/Tulikivi Group 1.7.1998 - 24 TEKNISET TIEDOT TEKNISKA DATA LÄMMITYSTEHO 3.2 kW VÄRME EFFEKT 3.2 kW PAINO 1800 kg VIKT 1800 kg POHJAN MITAT, /4A,/4B GRUNDENS MÅTT, /4A,/4B - leveys 1230 mm - bredd 1230 mm - syvyys 480 mm...
- Page 25 1.7.1998 - 25 Tulikivi-yhtiöt/Tulikivi Group TECHNISCHEN ANGABEN TECHNICAL DATA GEWICHT 1800 kg WEIGHT 1800 kg FUNDAMENTMASSE, /4A,/4B BASE DIMENSIONS, /4A,/4B - Breite 1230 mm - width 48 7/16” - Tiefe 480 mm - depth 18 7/8” - Höhe 1530 mm - height 60 1/4”...
- Page 26 Tulikivi-yhtiöt/Tulikivi Group 1.7.1998 - 26 DATI TECNISI TECHNISCHE GEGEVENS PESO 1800 kg GEWICHT 1800 kg DIMENSIONI BASE, /4A,/4B AFMETINGEN, /4A,/4B - larghezza 1230 mm - breedte 1230 mm - profondità 480 mm - diepte 480 mm - altezza 1530 mm...
- Page 27 1.7.1998 - 27 Tulikivi-yhtiöt/Tulikivi Group OHJETEKSTIT INSTRUKTION Uunin hormiliitos voidaan tehdä hormiliitosalueella ( I ) merki- Anslutningen av ugnen till skorstenen kan göras nedtill på ugnen på tylle alueelle uunin alaosaan (ei koske päältäliitettäviä malleja). det område ( 1) som anges för detta (gäller ej ugnsmodeller avsedda Ensimmäinen kerros (2) asennetaan huolellisesti tarkistaen...
- Page 28 Tulikivi-yhtiöt/Tulikivi Group 1.7.1998 - 28 INSTRUKTION INSTRUCTION Der Ofen kann innerhalb des mit AnschluBbereich ( 1 ) geken- The flue connection to the oven can be mad e in the area marked nzeichneten Bereichs an den Schornstein angeschlossen werden for duct connection (1) in the lower part of the oven (does not (dies gilt nicht für die Modelle, die van oben angeschlossen...
- Page 29 1.7.1998 - 29 Tulikivi-yhtiöt/Tulikivi Group INSTRUCTIONS ISTRUZIONI Le raccordement au conduit du poé1e peut être réalisé à La connessione con la canna fumaria può essere realizzata l’endroit prévu, (1) à l’emplacement marqué au bas du poéle nell’area corrispondente (I) Contrassegnata che si trova sulIa (ne concerne pas les modè1es raccordés par 1e haut).
- Page 30 Tulikivi-yhtiöt/Tulikivi Group 1.7.1998 - 30 MONTAGE AANWIJZINGEN De schoorsteen wordt aangesloten zoals aangeduid (1) in het onderste deel van de kachel; dit geldt niet voor modellen die zijn bedoeld voor schoorsteenaansluiting bovenaan. Bij het leggen van de eerste laag (2) zorgvuldig te werk gaan zodat de stenen waterpas, loodrecht en vlak liggen en de hoeken haaks zijn.
- Page 31 Tulikivi-yhtiöt/Tulikivi Group 14.5.1996 TU 1000/7A...
- Page 32 Tulikivi-yhtiöt/Tulikivi Group 14.5.1996 TU 1000/7B...
- Page 33 Tulikivi-yhtiöt/Tulikivi Group 14.5.1996 TU 1000/7C...
- Page 34 Tulikivi-yhtiöt/Tulikivi Group 14.5.1996 TU 1000/7D...
