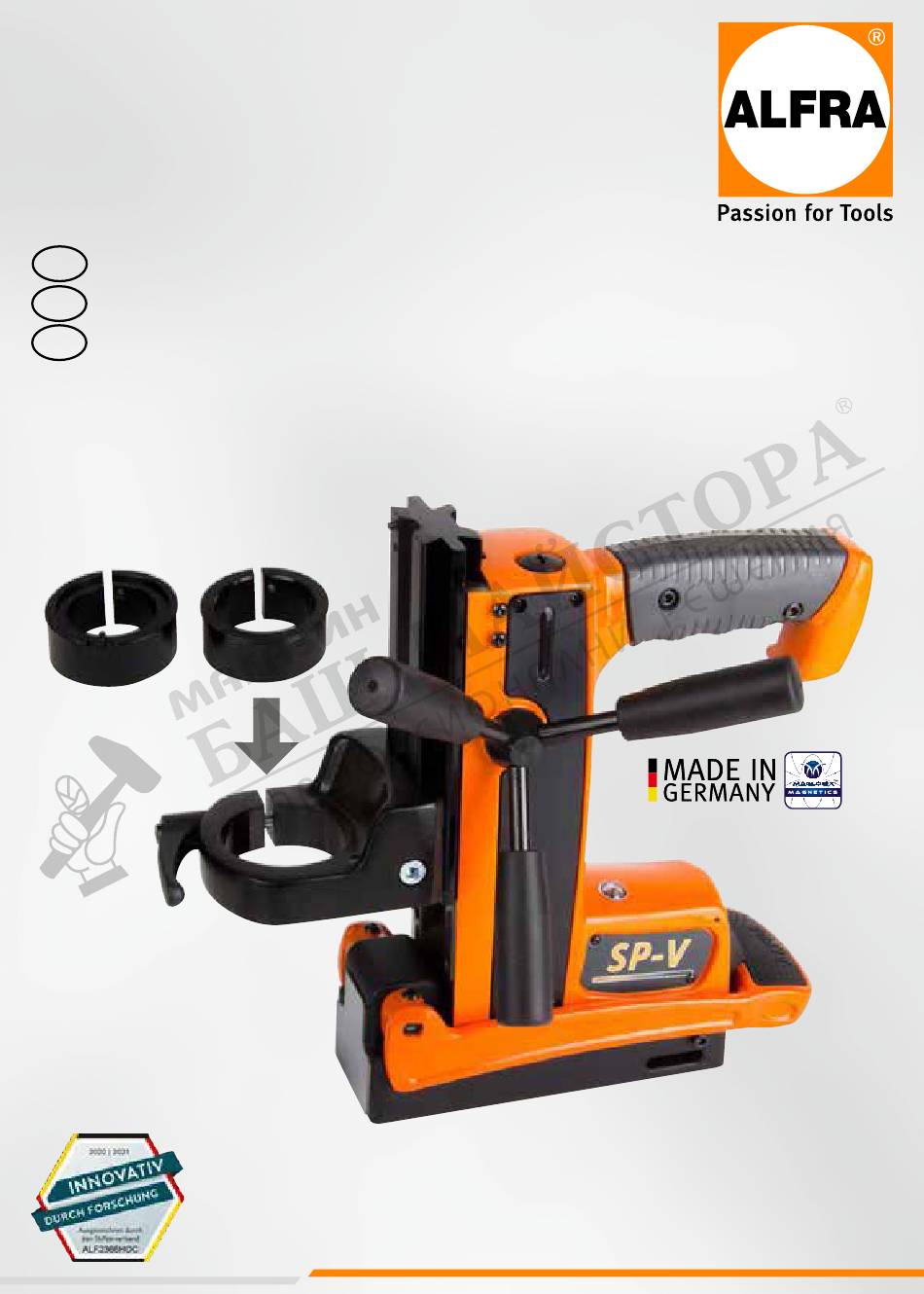

ALFRA ROTABEST
SP-V
®
uniVERSAL-mAgnETBOhRSTändER miT EuROBund-AuFnAhmE
de
uniVERSAL mAgnETic dRiLL STAnd wiTh EuRO cOLLAR cLAmP
eN
SuPPORT dE PERcEuSE à SOcLE mAgnéTiquE uniVERSEL
FR
AVEc mAndRin EuRO cOLLET
US Patent Nr. 8350663B1
ALFRA Rotabest
SP-V #18343
®
BEdiEnungSAnLEiTung | OPERATiOn mAnuAL | mOdE d'EmPLOi

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ROTABEST SP-V and is the answer not in the manual?

Questions and answers

Related Manuals for ALFRA ROTABEST SP-V

Summary of Contents for ALFRA ROTABEST SP-V

  • Page 1 ALFRA ROTABEST SP-V ® uniVERSAL-mAgnETBOhRSTändER miT EuROBund-AuFnAhmE uniVERSAL mAgnETic dRiLL STAnd wiTh EuRO cOLLAR cLAmP SuPPORT dE PERcEuSE à SOcLE mAgnéTiquE uniVERSEL AVEc mAndRin EuRO cOLLET US Patent Nr. 8350663B1 ALFRA Rotabest SP-V #18343 ® BEdiEnungSAnLEiTung | OPERATiOn mAnuAL | mOdE d‘EmPLOi...

  • Page 2: Table Of Contents

    inhALTSVERzEichniS ............3 - 9 Sicherheitshinweise, Bestimmungsgemäße Verwendung ................3 Technische Daten, Verfügbares Zubehör ..................... 4 Gerätebeschreibung ........................... 5 Inbetriebnahme ............................6 Besonderheiten im Umgang mit schaltbaren Permanentmagneten .............. 7 Wartung und Inspektion ..........................8 EG-Konformitätserklärung ........................... 9 Ersatzteile............................24 - 25 Vor inbetriebnahme Bedienungsanleitung lesen und aufbewahren! cOnTEnTS ................10 - 16 Safety Instructions, Proper Use .........................

  • Page 3: De Inhaltsverzeichnis

    Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ALFRA-Produkt entschieden haben. Lesen Sie diese Bedienungs -anleitung vor der ersten Verwendung Ihres neuen Gerätes aufmerksam durch und heben Sie sie auf, um bei Bedarf darin nachschlagen zu können. SichERhEiTShinwEiSE Beim Arbeiten mit dieser Maschine entstehen durch unsachgemäße Handhabung und/oder schlechte...

  • Page 4: Technische Daten, Verfügbares Zubehör

    BESTimmungSgEmäSSE VERwEndung Dieser Magnetbohrständer mit einer Aufnahme (von Ø 43 mm Eurobund, Ø 48,6 mm und Ø 61,7 mm Spannbund) und einem schaltbarem ALFRA TML-Permanentmagneten, ist zur Aufnahme von kabelgebundenen, netzbetriebenen Bohrmaschinen bestimmt. In Kombination mit einer Bohrmaschine ist der Magnetständer zum Bohren mit Kern- oder Vollbohrern auf ferromagnetischen Werkstücken bestimmt.

  • Page 5: Gerätebeschreibung

    gERäTEBESchREiBung Der Magnetbohrständer kann durch den eingebauten mechanisch schaltbaren TML-Permanentmagneten (D) an ferromagnetischen Werkstücken befestigt werden. Hierfür muss der Hebel des Magneten (G) herunter gedrückt werden und die Sicherheitslasche (F) korrekt einrasten. Eine sich selbst justierende Schwalbenschwanzführung (C), an der der Spannhals (A) befestigt ist, kann über das Drehkreuz (H) in der Höhe verstellt werden.

  • Page 6: Inbetriebnahme

    inBETRiEBnAhmE Sie erhalten einen vollständig montierten Magnetbohrständer sowie eine detaillierte Bedienungsanleitung. Bitte prüfen Sie bei Erhalt der Ware deren Zustand auf mögliche Transportschäden und den Lieferumfang auf Vollständigkeit. Wenden Sie sich bei Problemen bitte umgehend an den Hersteller. Vor dem ersten gebrauch unbedingt die Bedienungsanleitung lesen! 1.

  • Page 7: Besonderheiten Im Umgang Mit Schaltbaren Permanentmagneten

    Haftkraft eine hohe Materialstärke von mehr als 25 mm. Das kompakte Magnetfeld der TML-Magneten aus dem Hause ALFRA ähnelt einer Flachwurzel und erreicht die maximale Haftkraft schon bei geringen Materialstärken, sodass auch auf dünnen Blechen ab 3-4 mm mit ausreichender Haftkraft gebohrt werden kann.

  • Page 8: Wartung Und Inspektion

    • Markierungen und Hinweisschilder des Magnetbohrständers auf Lesbarkeit und Beschädigung prüfen. Bei Bedarf ersetzen. • alle Gleitflächen reinigen, erneut ölen und die Vorspannung des Schlittens einstellen Warten, prüfen und reparieren dürfen nur Elektrofachkräfte nach den im jeweiligen Land gültigen Vorschriften. nur Original-ALFRA-Ersatzteile verwenden.

  • Page 9: Eg-Konformitätserklärung

    KOnFORmiTäTSERKLäRung Alfra GmbH 2. Industriestr. 10 hersteller: D-68766 Hockenheim Deutschland Dr. Marc Fleckenstein, Geschäftsführer, Alfra GmbH Bevollmächtigter für die 2. Industriestraße 10 Zusammenstellung der relevanten D-68766 Hockenheim technischen Unterlagen: Deutschland Universal-Magnetbohrständer Produkt: ALFRA Rotabest SP-V ® 18343 Konformitätserklärung: Hiermit erklären wir, dass das oben genannte Produkt allen einschlägigen Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht.

  • Page 10: En Contents

    Thank you for purchasing an ALFRA product. Read these operation instructions closely before using your device for the first time and keep them for later reference. SAFETy inSTRucTiOnS During work with this machine, improper handling and/or poor maintenance result in significant hazards which can lead to destruction of the machine and serious accidents with considerable injuries.

  • Page 11: Technical Data, Available Accessories

    PROPER uSE This magnetic drill stand with a tool holder of Ø 43 mm (Euro collar) and a switchable ALFRA TML permanent magnet is intended for use with wired, mains-operated drilling machines. Combined with a drilling machine, this magnetic drill stand is destined to be used with core or solid drills on ferromagnetic workpieces.

  • Page 12: Description

    dEScRiPTiOn The magnetic drill stand can be attached to ferromagnetic workpieces using the installed mechanically switchable TML permanent magnet (D). For this purpose, the magnetic lever (G) must be pressed downwards and the safety tab (F) must latch into place correctly. A self-adjusting dovetail guide (C) which the collar (A) is attached to can be vertically adjusted using the star handle (H).

  • Page 13: Start-Up

    START-uP You have received a completely assembled magnetic drill stand and detailed operation manual. Please check the condition of the goods on receipt for any transport damage, and make sure the delivery is complete. Otherwise contact the manufacturer immediately. Always read the operation manual before using the device for the first time! 1.

  • Page 14: Special Information On Handling Switchable Permanent Magnets

    25 mm to achieve the maximum holding force. The compact magnetic field of the ALFRA TML magnets is similar to a shallow root and achieves maximum holding force even with small material thicknesses, so that drilling can be done with sufficient holding force even on thin sheets from only 3 - 4 mm thick.

  • Page 15: Maintenance And Inspection

    • clean all the sliding surfaces regularly, re-lubricate them and set the pre-tension of the slide Maintenance, testing and repair work may only be carried out by qualified electricians according to the regulations valid in the respective country. Only use genuine ALFRA spare parts.

  • Page 16: Ce Declaration Of Conformity

    OF cOnFORmiTy Alfra GmbH 2. Industriestr. 10 manufacturer: D-68766 Hockenheim Germany Dr. Marc Fleckenstein, CEO, Alfra GmbH Official authorised entity for 2. Industriestraße 10 compilation of the relevant technical D-68766 Hockenheim documentation: Germany universal magnetic drill stand Product: ALFRA Rotabest SP-V ®...

  • Page 17: Table Des Matières

    Alfra GmbH | 2. Industriestraße 10 | D-68766 Hockenheim | www.alfra.de | info@alfra.de Tel.: +49 (0) 62 05/30 51 - 0 | Fax: +49 (0) 62 05/30 51 - 150 | Fax-International: +49 (0) 62 05/30 51 - 135...
