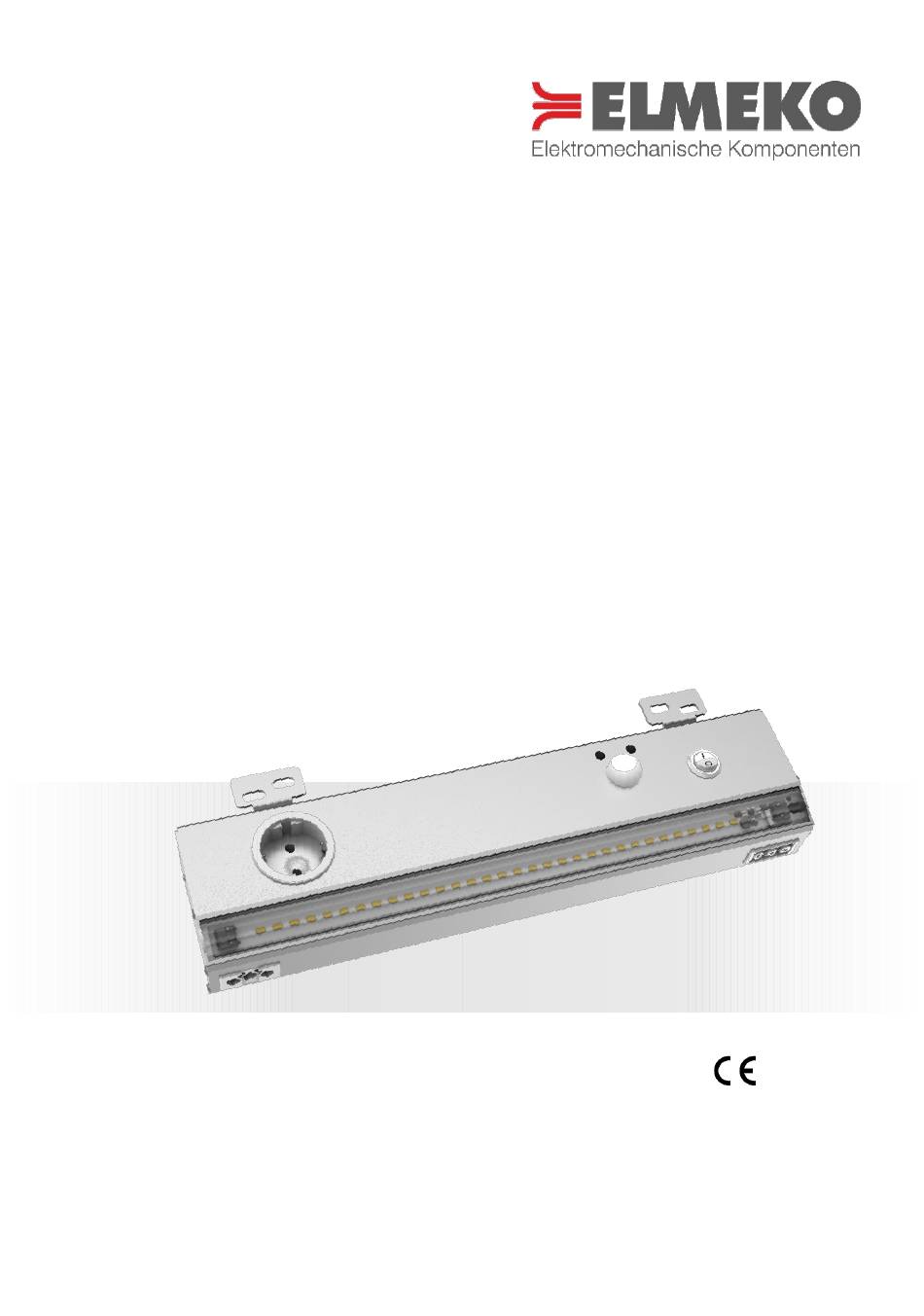

- Page 1 LLX-400-SV/BV LED SCHALTSCHRANKLEUCHTE LED ENCLOSURE LIGHT Montage- und Betriebsanleitung Installation and Operating Manual...
-
Page 2: Table Of Contents
INHALTSVERZEICHNIS TABLE OF CONTENTS Beschreibung ......................................... 3 Abmessungen ....................................... 3 Technische Daten ......................................4 Eigenschaften ........................................ 4 Schaltbild LLX-400-SV ....................................5 Schaltbild LLX-400-BV ....................................5 Zubehör ........................................... 6 Montage .......................................... 6 Sicherheitshinweise ....................................6 Garantieerklärung......................................8 Description ........................................3 Dimensions ........................................3 Technical Data ...................................... -
Page 3: Beschreibung
BESCHREIBUNG DESCRIPTION Die LED Schaltschrankleuchten LLX-400-SV/BV wurden speziell für den Einsatz in Schaltschränken entwickelt. Besondere Merkmale sind das stabile Aluminiumgehäuse, der schräge Lichtaustritt über die gesamte Länge der Leuchte, steckbare Anschlüsse und verschiedene Schaltmöglichkeiten. Außer mit dem eingebauten Türpositionsschalter oder Bewegungsmelder kann die Leuchte auch von extern geschaltet werden. Die eingebaute Schuko Steckdose dient zum Anschluss von Messgeräten im Servicefall. -
Page 4: Technische Daten
TECHNISCHE DATEN TECHNICAL DATA Bezeichnung Type LLX-400-SV LLX-400-BV Artikelnummer 72 40X 1SV 72 40X 1BV Part number Schaltelement Türpositionsschalter Bewegungsmelder Version Door position switch Motion detector Befestigung Verstellbare Winkel Verstellbare Winkel Version Adjustable mounting brackets Adjustable mounting brackets Betriebsspannung 230 V 50/60 Hz... -
Page 5: Schaltbild Llx-400-Sv
SCHALTBILD LLX-400-SV WIRING DIAGRAM LLX-400-SV SCHALTBILD LLX-400-BV WIRING DIAGRAM LLX-400-BV... -
Page 6: Zubehör
LIEFERUMFANG DELIVERY CONTENTS - LED light - LED-Leuchte - Fastening screws - Befestigungsschrauben ZUBEHÖR ACCESORIES Bezeichnung Beschreibung Description Artikelnummer Part number Type Netzanschlusskabel 3 mtr. lang, orange, einseitig mit GST-Stecker LL-N-30 72 30N 000 Mains cable 3 mtr. long, orange, GST plug at one side Verbindungskabel 0,6 mtr. -
Page 7: Installation
SICHERHEITSHINWEISE SAFETY INSTRUCTIONS Die Installation darf nur von autorisiertem Fachpersonal vorgenommen werden. Die landesüblichen Richtlinien sind gemäß IEC 60364 einzuhalten Die technischen Daten auf dem Typenschild und in dieser Anleitung sind zu beachten Der Anschluss erfolgt an 230 V AC 50/60 Hz Die maximale Vorsicherung ist 16 A Vorschriften des EVU sind zu beachten Die auf Wunsch eingebaute Steckdose ist bis maximal 16 A belastbar. -
Page 8: Guarantee Bond
It is the customer’s responsibility to see to the correct protective earth connection, installation, and power supply of the product in compliance with current standards. Attention: Tampering with the product in any way will void the warranty and exclude any liability! ELMEKO GmbH + Co. KG Graf-Zeppelin-Str. 5 56479 Liebenscheid Germany Tel. +49/2736/509748-0 info@elmeko.de www.elmeko.de...
