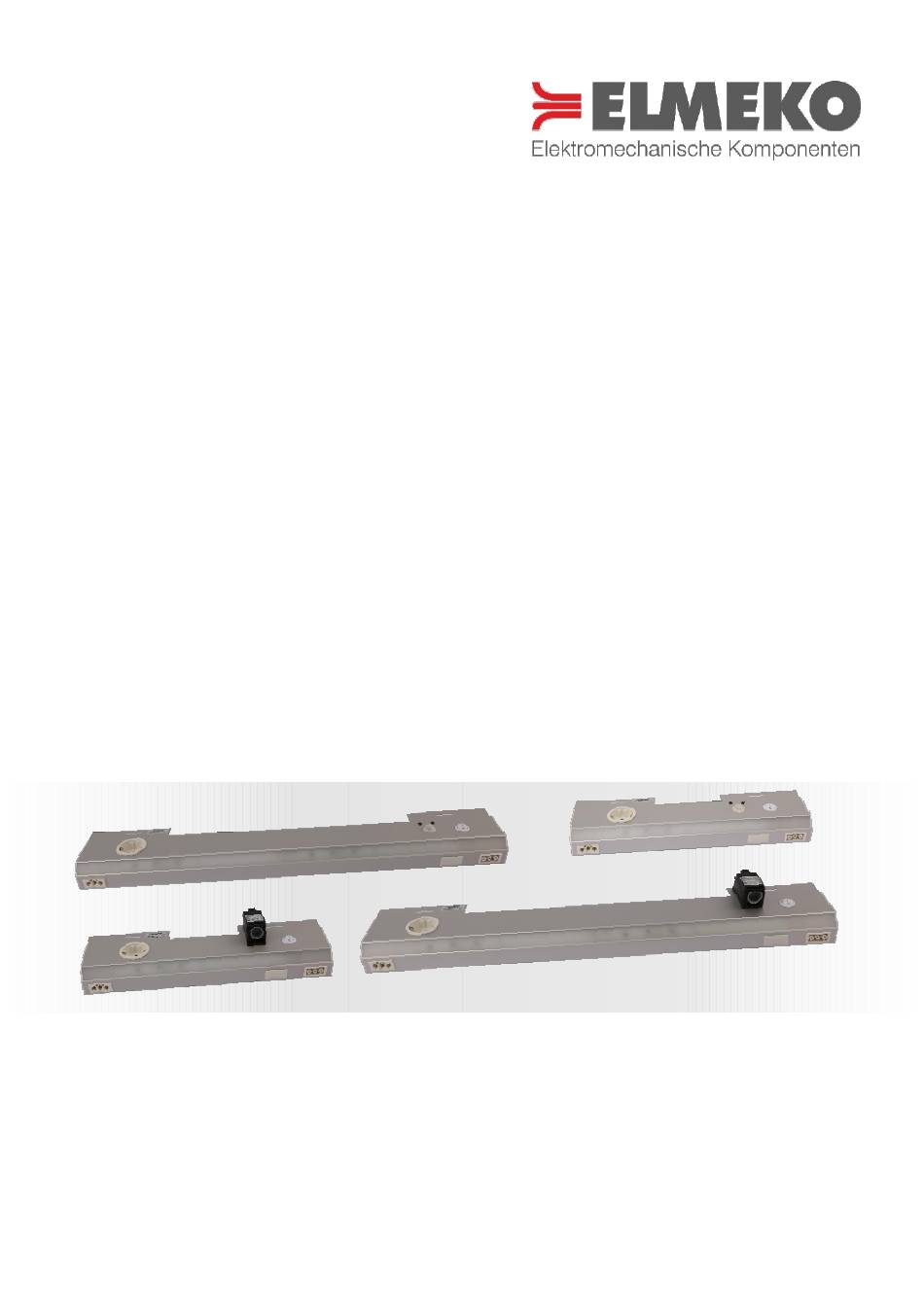

- Page 1 LLE-400/700-S/B LED SCHALTSCHRANKLEUCHTE LED ENCLOSURE LIGHT Montage- und Betriebsanleitung Installation and Operating Manual...
-
Page 2: Table Of Contents
INHALTSVERZEICHNIS TABLE OF CONTENTS Beschreibung ......................................... 3 Anwendung ........................................3 Abmessungen ....................................... 3 Technische Daten ......................................4 Schaltbild LLE-400/700-B ..................................5 Schaltbild LLE-400/700-S ..................................5 Zubehör ........................................... 6 Montage .......................................... 6 Sicherheitshinweise ....................................7 Garantieerklärung......................................8 Description ........................................3 Application ........................................3 Dimensions ........................................ -
Page 3: Beschreibung
BESCHREIBUNG DESCRIPTION Die LLE-Serie wurde speziell für den Einsatz in Schaltschränken entwickelt. Besondere Merkmale sind das stabile Aluminiumgehäuse, der schräge Lichtaustritt über die gesamte Länge der Leuchte, steckbare Anschlüsse und verschiedene Schaltmöglichkeiten. Außer mit dem eingebauten Türpositionsschalter oder Bewegungsmelder kann die Leuchte auch von extern geschaltet werden. -
Page 4: Technische Daten
TECHNISCHE DATEN TECHNICAL DATA Bezeichnung Type LLE-400-S LLE-400-B LLE-700-S LLE-700-B Artikelnummer Part number 72 400 15S 72 400 15B 72 700 15S 72 700 15B Betriebsspannung 230 V AC 230 V AC 230 V AC 230 V AC Operating voltage... -
Page 5: Schaltbild Lle-400/700-B
SCHALTBILD LLE-400/700-B WIRING DIAGRAM LLE-400/700B SCHALTBILD LLE-400/700-S WIRING DIAGRAM LLE-400/700-S... -
Page 6: Zubehör
LIEFERUMFANG DELIVERY CONTENTS - LED light - LED-Leuchte - Fastening screws - Befestigungsschrauben ZUBEHÖR ACCESORIES Bezeichnung Beschreibung Description Artikelnummer Part number Type Netzanschlusskabel 3 mtr. lang, orange, einseitig mit LL-N-30 GST-Stecker 72 30N 000 Mains cable 3 mtr. long, orange, GST plug at one side Verbindungskabel 0,6 mtr. -
Page 7: Sicherheitshinweise
SICHERHEITSHINWEISE SAFETY INSTRUCTIONS Die Installation darf nur von autorisiertem Fachpersonal vorgenommen werden. Die landesüblichen Richtlinien sind gemäß IEC 60364 einzuhalten Die technischen Daten auf dem Typenschild und in dieser Anleitung sind zu beachten Der Anschluss erfolgt an 230 V AC 50/60 Hz Die maximale Vorsicherung ist 16 A Vorschriften des EVU sind zu beachten Die eingebaute Steckdose ist bis maximal 16 A belastbar. -
Page 8: Garantieerklärung
It is the customer’s responsibility to see to the correct protective earth connection, installation, and power supply of the product in compliance with current standards. Attention: Tampering with the product in any way will void the warranty and exclude any liability! ELMEKO GmbH + Co. KG Graf-Zeppelin-Str. 5 56479 Liebenscheid Germany Tel. +49/2736/509748-0 info@elmeko.de www.elmeko.de...
