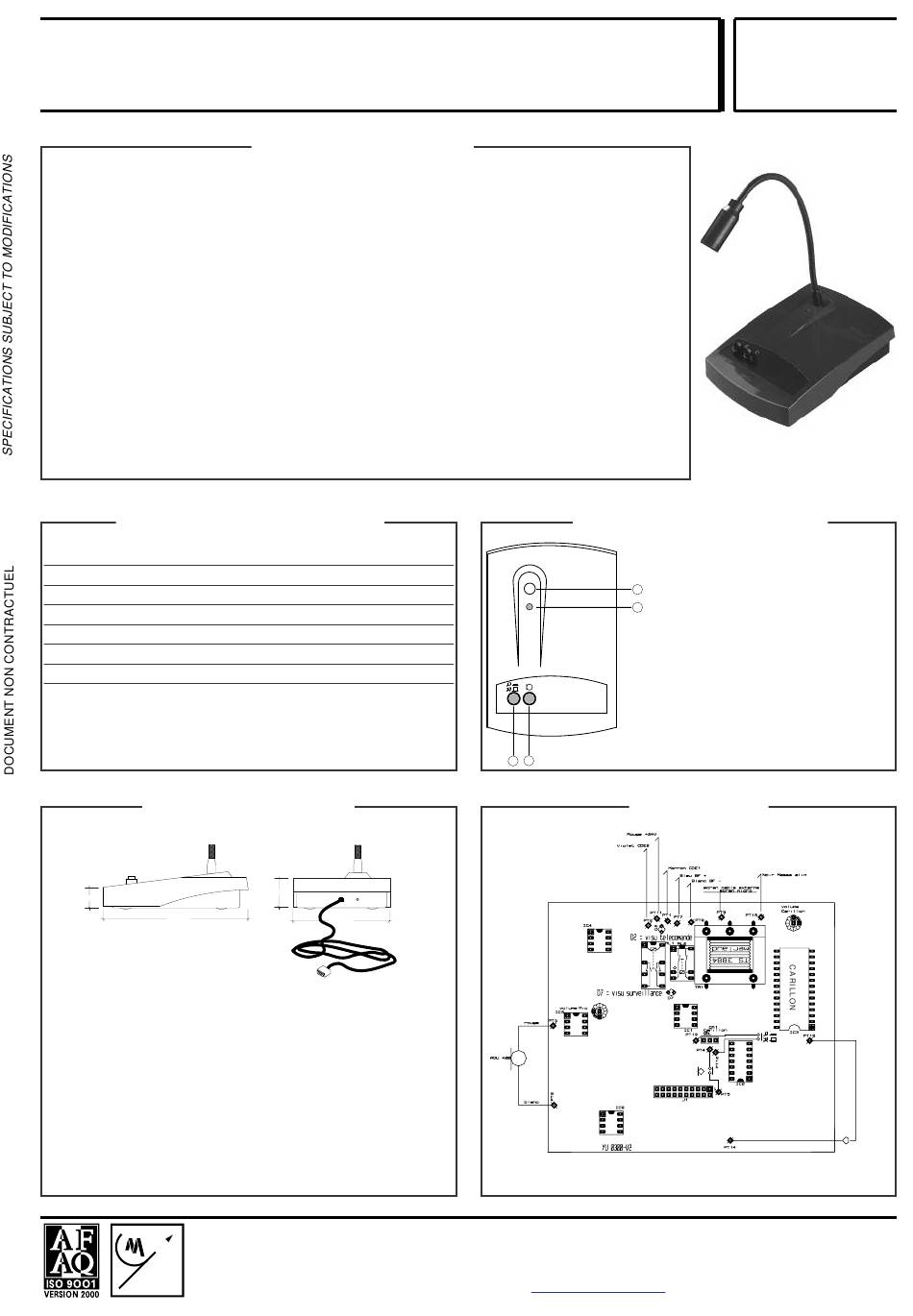

NOTICE D'UTILISATION ET DE DEPANNAGE
PUPITRES D'APPELS
. Pupitre d'annonces préamplifié, avec carillon
numérique pour appel Général équipé d'un
microphone Dynamique Ref: ADU 400.
. Surveillance globale : de la capsule jusqu'à la
matrice
. Capot en plastique moulé, monté sur un socle
en tôle peint en noir.
. Sortie 0dB symétrique par transfo.
. Flexible noir long 29 cm.
. Bouton poussoir de télécommande.
. Bouton interrupteur pour l'annulation du
carillon
. Led de signalisation Carillon par clignotement
. Alimentation + 24V (50mA) à prévoir.
. Connexion DB9M avec Câble de 3m.

SPECIFICATIONS

Impédance / Impedance
Sortie symétrique / Balanced Output
Bande passante / Bandwidth
Alimentation / DC Supply
Connexion / Connection
Dimensions(LxPxH) / (WxHxD)
Poids / Weight

DIMENSIONS

30 mm
210 mm
1 Télécommande 1 / Remote controle 1
2 Télécommande 2 / Remote controle 2
3 NC
4 NC
5 Masse / Common reference
6 BF / Audio signal (Bleu
7 BF / Audio signal (Blanc
8 NC
9 +24V / +24V DC supply
M E R L A U D
e r l a u d
9 rue de La Briqueterie - P.A.E. des FAUVETTES - 95330 DOMONT (FRANCE)
Tel. 01 39 91 77 78 - Fax 01 39 91 90 66 -
/ OPERATION & MAINTENANCE INSTRUCTIONS
/ PAGING DESKS
DO3-51-2622-DRS849L_1-V190505

DESCRIPTION

/ DESCRIPTION
. Paging desk for All Call with built-in
preamplifier and chime. Fitted with a dynamic
microphone reference ADU400
. Full surveillance : From Microphone coil til the
matrix
. Plastic moulded cover mounted on black
painted sheet steel base
. 0dB output through a balanced transformer
. Black 29cm gooseneck
. One All Call push button operation: emote
control, chime triggering and talk.
. Chime operation Cancel button.
. Chime signaling through a blinking Led
. DC supply to be provided : 24V - 50mA
..Connection through a DB9M and 3 m cable.
/ SPECIFICATIONS
250 Ohms
0dB
100-12000 Hz
24V - 50mA
Cordon / Cable 3m
140 x 210 x 30-43 mm
800g
/ DIMENSIONS
43 mm
140 mm
DB9M
(Jaune / Yellow)
(Vert / Green)
(Noir / Black)
/ Blue)
/ White)
(Rouge / Red)
Page 1/2
PANNEAU AVANT
1 : Micro
1
2 : Led "parlez"
2
3 : Suppression Carillon
On/Off
4 : Bouton poussoir "micro"
to talk button "mic"
3 4
SCHEMA
P1
Micro
(3)
www.merlaud.com - merlaud@merlaud.com
DRS 849 L-1
Code 2622
/ FRONT PANEL
/ Mic
/ "Talk" Led
/ Chime
/ Push
/ WIRING
P2
Cde
carillon
(2)
Led R
Parlez (1)
