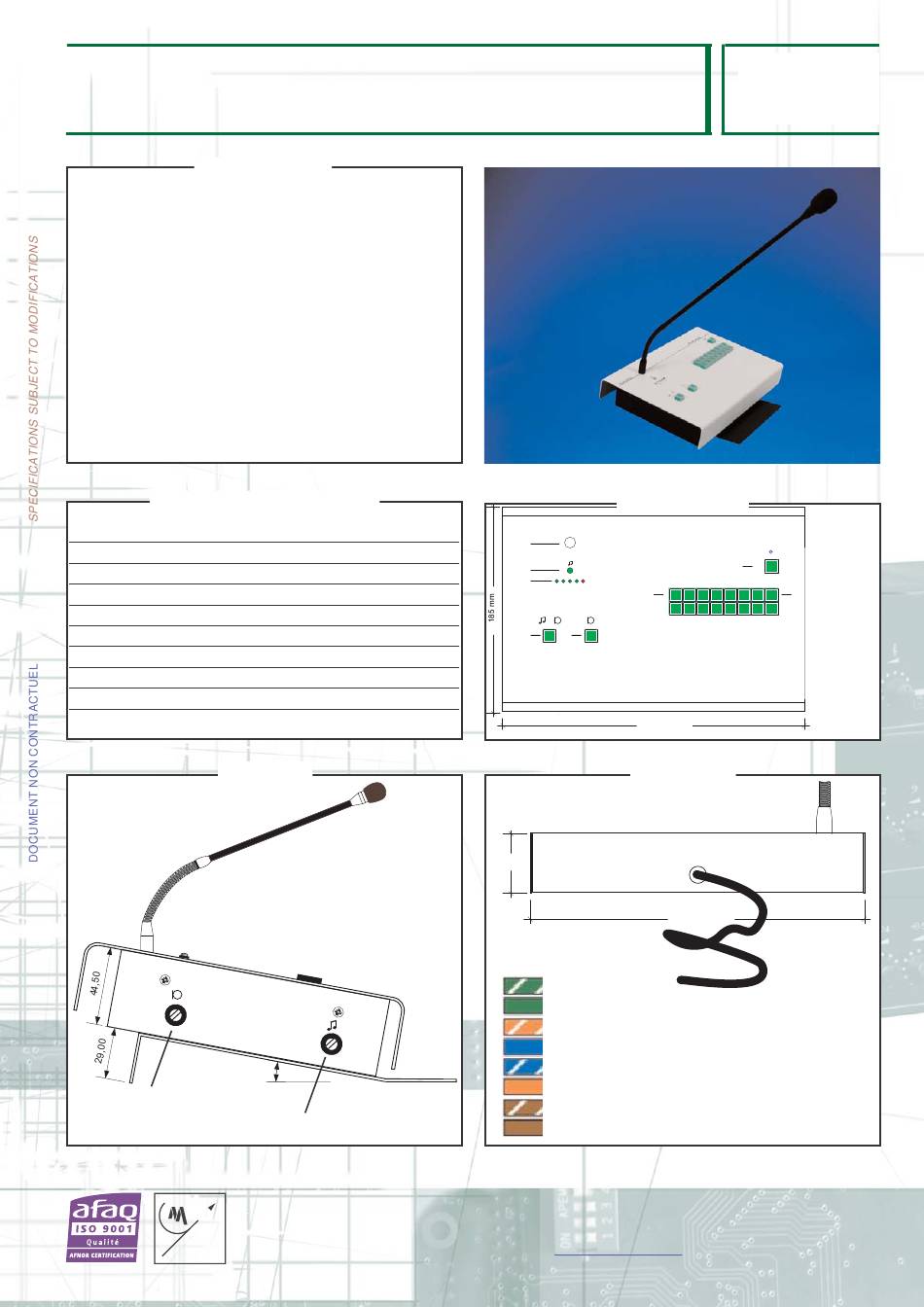

Merlaud DARS16 Operation & Maintenance Instructions

NOTICE D'UTILISATION ET DE DEPANNAGE
PUPITRES D'ANNONCES
DESCRIPTION
. Pupitre d'annonces préamplifié, avec carillon numérique et sélecteur
de zones, équipé d'un microphone Electret unidirectionnel Ref: ADU
600.
. Capot en tôle peint en blanc, monté sur un socle en tôle peint en
noir.
. Sortie 0dB symétrique par transfo.
. Flexible noir long 44cm et Bonnette anti vent.
. Led bicolore de signalisation pour le carilon.
. Vu-mètre à Leds
. Carillon numérique enregistrable Qualité CD (48kHz)
. Boutons poussoirs Lumineux de télécommande : 15 zones
+AG+Annulation (prevoir interface type IRS8 ou ERS8 ou MXIO).
. Télécommandes par Liaison 'Serie' : RS485 2 fils
. Réglages externes des niveaux Mic et Carillon
. Alimentation + 24V (150mA) à prévoir.
. Connexion Câble 2m 'Epanoui'.
SPECIFICATIONS TECHNIQUES
Impédance Mic
Sortie symétrique
Bande passante
Alimentation
Connexion
Télécommandes
Nombre de zones
Dimensions(LxPxH)
Poids
DIMENSIONS
Réglage Niv. Mic
Réglage Niv. Carillon
M E R L A U D
e r l a u d
9 rue de La Briqueterie - P.A.E. des FAUVETTES - 95330 DOMONT (FRANCE)
Tel. 01 39 91 77 78 - Fax 01 39 91 90 66 -
/ OPERATION & MAINTENANCE INSTRUCTIONS
DO3-51-2686-DARS16-V191012
250 Ohms
0dB / 600 Ohms
80-20000 Hz
24V - 150mA
Cordon 2m 'Epanoui'
RS485 2 fils
16 (15zones+AG)
275 x 185 x 45 mm
800g
10°
PAGE 1/2
PANNEAU AVANT
1
2
3
-9 -6 -3 0 +3
7
+
4 5
275 mm
CONNEXIONS
44.5 mm
Vert Bc : D-
Vert : D+
Orange Bc : Télécommande In (Option)
Bleu : BF+
Bleu Bc : BF-
Orange : Télécommande Out
Marron Bc : Masse
Marron : +24V
www.merlaud.com
DARS16
Code 2686
Busy
1 : Micro
6
C 2 : Led Carillon
3 : Vu-Mètre
8
1 2 3 4 5 6 7 8
4 : BP Carillon
9 10 11 12 13 14 15 16
5 : BP Mic
6 : BP Annul
7 : BP zones
8 : BP Appel
Général
L= 2m
245 mm
