Hugo Müller GS 4X.00 MOD Instruction Manual

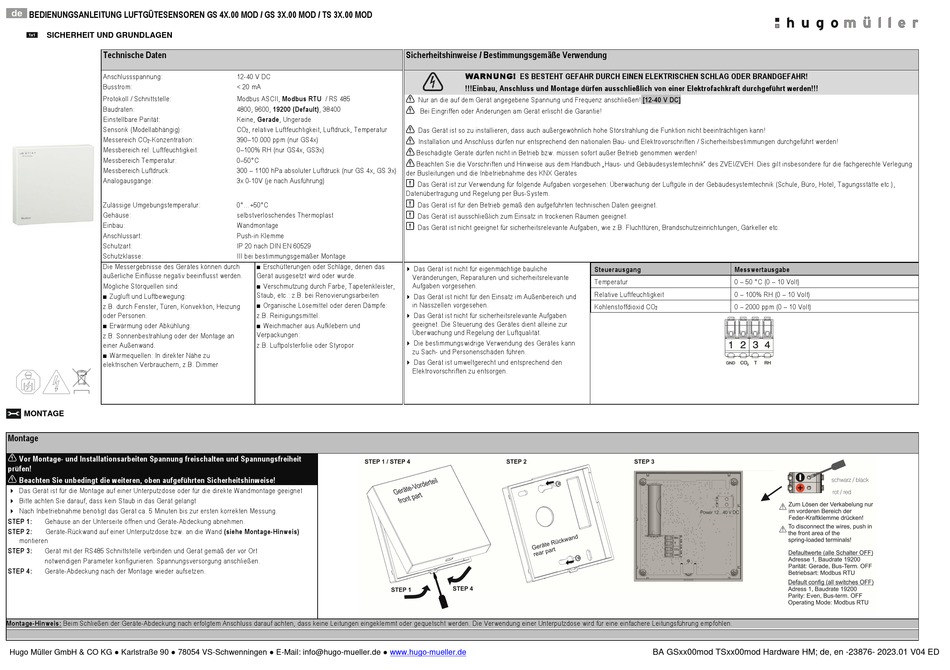

BEDIENUNGSANLEITUNG LUFTGÜTESENSOREN GS 4X.00 MOD / GS 3X.00 MOD / TS 3X.00 MOD
SICHERHEIT UND GRUNDLAGEN
Technische Daten
Anschlussspannung:
Busstrom:
Protokoll / Schnittstelle:
Baudraten:
Einstellbare Parität:
Sensorik (Modellabhängig):
Messereich CO -Konzentration:
2
Messbereich rel. Luftfeuchtigkeit:
Messbereich Temperatur:
Messbereich Luftdruck:
Analogausgänge:
Zulässige Umgebungstemperatur:
Gehäuse:
Einbau:
Anschlussart:
Schutzart:
Schutzklasse:
Die Messergebnisse des Gerätes können durch
äußerliche Einflüsse negativ beeinflusst werden.
Mögliche Störquellen sind:
■ Zugluft und Luftbewegung:
z.B. durch Fenster, Türen, Konvektion, Heizung
oder Personen.
■ Erwärmung oder Abkühlung:
z.B. Sonnenbestrahlung oder der Montage an
einer Außenwand.
■ Wärmequellen: In direkter Nähe zu
elektrischen Verbrauchern, z.B. Dimmer
MONTAGE
Montage
Vor Montage- und Installationsarbeiten Spannung freischalten und Spannungsfreiheit
prüfen!
Beachten Sie unbedingt die weiteren, oben aufgeführten Sicherheitshinweise!
 Das Gerät ist für die Montage auf einer Unterputzdose oder für die direkte Wandmontage geeignet
 Bitte achten Sie darauf, dass kein Staub in das Gerät gelangt
 Nach Inbetriebnahme benötigt das Gerät ca. 5 Minuten bis zur ersten korrekten Messung.
STEP 1: Gehäuse an der Unterseite öffnen und Geräte-Abdeckung abnehmen.
STEP 2: Geräte-Rückwand auf einer Unterputzdose bzw. an die Wand (siehe Montage-Hinweis)
montieren
STEP 3: Gerät mit der RS485 Schnittstelle verbinden und Gerät gemäß der vor Ort
notwendigen Parameter konfigurieren. Spannungsversorgung anschließen.
STEP 4: Geräte-Abdeckung nach der Montage wieder aufsetzen.
Montage-Hinweis: Beim Schließen der Geräte-Abdeckung nach erfolgtem Anschluss darauf achten, dass keine Leitungen eingeklemmt oder gequetscht werden. Die Verwendung einer Unterputzdose wird für eine einfachere Leitungsführung empfohlen.
Hugo Müller GmbH & CO KG ● Karlstraße 90 ● 78054 VS-Schwenningen ● E-Mail: info@hugo-mueller.de ●
Sicherheitshinweise / Bestimmungsgemäße Verwendung
12-40 V DC
< 20 mA
Modbus ASCII, Modbus RTU / RS 485
4800, 9600, 19200 (Default), 38400
Keine, Gerade, Ungerade
CO , relative Luftfeuchtigkeit, Luftdruck, Temperatur
2
390–10.000 ppm (nur GS4x)
0–100% RH (nur GS4x, GS3x)
0–50°C
300 – 1100 hPa absoluter Luftdruck (nur GS 4x, GS 3x)
der Busleitungen und die Inbetriebnahme des KNX Gerätes
3x 0-10V (je nach Ausführung)
Datenübertragung und Regelung per Bus-System.
0°...+50°C
selbstverlöschendes Thermoplast
Wandmontage
Push-in Klemme
IP 20 nach DIN EN 60529
III bei bestimmungsgemäßer Montage
■ Erschütterungen oder Schläge, denen das
 Das Gerät ist nicht für eigenmächtige bauliche
Gerät ausgesetzt wird oder wurde.
Veränderungen, Reparaturen und sicherheitsrelevante
■ Verschmutzung durch Farbe, Tapetenkleister, Aufgaben vorgesehen.
Staub, etc.: z.B. bei Renovierungsarbeiten
 Das Gerät ist nicht für den Einsatz im Außenbereich und
■ Organische Lösemittel oder deren Dämpfe: in Nasszellen vorgesehen.
z.B. Reinigungsmittel.  Das Gerät ist nicht für sicherheitsrelevante Aufgaben
geeignet. Die Steuerung des Gerätes dient alleine zur
■ Weichmacher aus Aufklebern und
Überwachung und Regelung der Luftqualität.
Verpackungen:
 Die bestimmungswidrige Verwendung des Gerätes kann
z.B. Luftpolsterfolie oder Styropor
zu Sach- und Personenschäden führen.
 Das Gerät ist umweltgerecht und entsprechend den
Elektrovorschriften zu entsorgen.
www.hugo-mueller.de
WARNUNG! ES BESTEHT GEFAHR DURCH EINEN ELEKTRISCHEN SCHLAG ODER BRANDGEFAHR!
!!!Einbau, Anschluss und Montage dürfen ausschließlich von einer Elektrofachkraft durchgeführt werden!!!
Nur an die auf dem Gerät angegebene Spannung und Frequenz anschließen! [12-40 V DC]
Bei Eingriffen oder Änderungen am Gerät erlischt die Garantie!
Das Gerät ist so zu installieren, dass auch außergewöhnlich hohe Störstrahlung die Funktion nicht beeinträchtigen kann!
Installation und Anschluss dürfen nur entsprechend den nationalen Bau- und Elektrovorschriften / Sicherheitsbestimmungen durchgeführt werden!
Beschädigte Geräte dürfen nicht in Betrieb bzw. müssen sofort außer Betrieb genommen werden!
Beachten Sie die Vorschriften und Hinweise aus dem Handbuch „Haus- und Gebäudesystemtechnik" des ZVEI/ZVEH. Dies gilt insbesondere für die fachgerechte Verlegung
Das Gerät ist zur Verwendung für folgende Aufgaben vorgesehen: Überwachung der Luftgüte in der Gebäudesystemtechnik (Schule, Büro, Hotel, Tagungsstätte etc.),
Das Gerät ist für den Betrieb gemäß den aufgeführten technischen Daten geeignet.
Das Gerät ist ausschließlich zum Einsatz in trockenen Räumen geeignet.
Das Gerät ist nicht geeignet für sicherheitsrelevante Aufgaben, wie z.B. Fluchttüren, Brandschutzeinrichtungen, Gärkeller etc.
Steuerausgang
Temperatur
Relative Luftfeuchtigkeit
Kohlenstoffdioxid CO
Messwertausgabe
0 – 50 °C (0 – 10 Volt)
0 – 100% RH (0 – 10 Volt)
0 – 2000 ppm (0 – 10 Volt)
2
BA GSxx00mod TSxx00mod Hardware HM; de, en -23876- 2023.01 V04 ED
