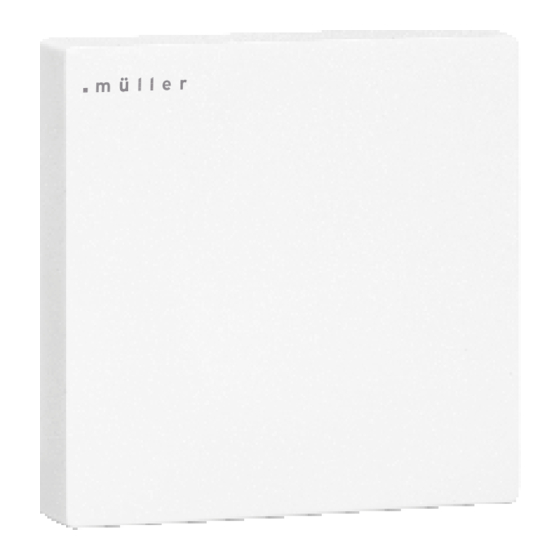

Hugo Müller TS 30.00 mod Instruction Manual

Allgemeine technische Daten

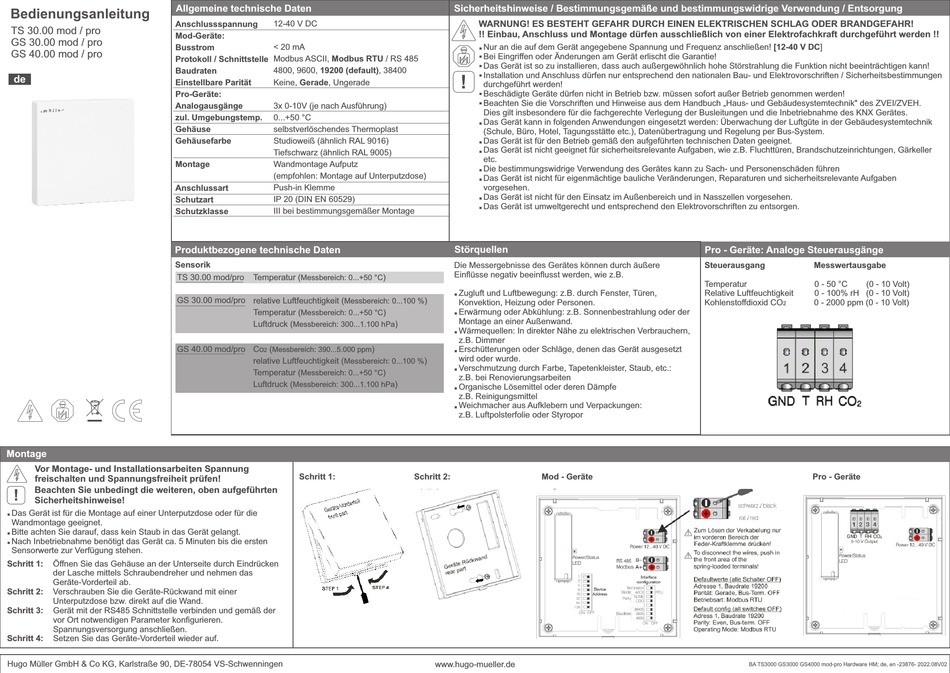

Bedienungsanleitung
Anschlussspannung
TS 30.00 mod / pro
Mod-Geräte:
GS 30.00 mod / pro
Busstrom
GS 40.00 mod / pro
Protokoll / Schnittstelle
Baudraten
de
Einstellbare Parität
Pro-Geräte:
Analogausgänge
zul. Umgebungstemp.
Gehäuse
Gehäusefarbe
Montage
Anschlussart
Schutzart
Schutzklasse
Produktbezogene technische Daten
Sensorik
TS 30.00 mod/pro
GS 30.00 mod/pro relative Luftfeuchtigkeit (
GS 40.00 mod/pro
Montage
Vor Montage- und Installationsarbeiten Spannung
freischalten und Spannungsfreiheit prüfen!
Beachten Sie unbedingt die weiteren, oben aufgeführten
!
Sicherheitshinweise!
Das Gerät ist für die Montage auf einer Unterputzdose oder für die
§
Wandmontage geeignet.
Bitte achten Sie darauf, dass kein Staub in das Gerät gelangt.
§
Nach Inbetriebnahme benötigt das Gerät ca. 5 Minuten bis die ersten
§
Sensorwerte zur Verfügung stehen.
Schritt 1: Öffnen Sie das Gehäuse an der Unterseite durch Eindrücken
der Lasche mittels Schraubendreher und nehmen das
Geräte-Vorderteil ab.
Schritt 2: Verschrauben Sie die Geräte-Rückwand mit einer
Unterputzdose bzw. direkt auf die Wand.
Schritt 3: Gerät mit der RS485 Schnittstelle verbinden und gemäß der
vor Ort notwendigen Parameter konfigurieren.
Spannungsversorgung anschließen.
Schritt 4: Setzen Sie das Geräte-Vorderteil wieder auf.
Hugo Müller GmbH & Co KG, Karlstraße 90, DE-78054 VS-Schwenningen
12-40 V DC
< 20 mA
Modbus ASCII, Modbus RTU / RS 485
4800, 9600, 19200 (default), 38400
Keine, Gerade, Ungerade
3x 0-10V (je nach Ausführung)
0...+50 °C
selbstverlöschendes Thermoplast
Studioweiß (ähnlich RAL 9016)
Tiefschwarz (ähnlich RAL 9005)
Wandmontage Aufputz
(empfohlen: Montage auf Unterputzdose)
Push-in Klemme
IP 20 (DIN EN 60529)
III bei bestimmungsgemäßer Montage
Temperatur ( Messbereich: 0...+50 °C )
Messbereich: 0...100 % )
Temperatur ( Messbereich: 0...+50 °C )
Luftdruck ( )
Messbereich: 300...1.100 hPa
Co ( )
Messbereich: 390...5.000 ppm
2
relative Luftfeuchtigkeit ( )
Messbereich: 0...100 %
Temperatur ( Messbereich: 0...+50 °C )
Luftdruck ( Messbereich: 300...1.100 hPa )
Schritt 1: Schritt 2:
Sicherheitshinweise / Bestimmungsgemäße und bestimmungswidrige Verwendung / Entsorgung
WARNUNG! ES BESTEHT GEFAHR DURCH EINEN ELEKTRISCHEN SCHLAG ODER BRANDGEFAHR!
!! Einbau, Anschluss und Montage dürfen ausschließlich von einer Elektrofachkraft durchgeführt werden !!
Nur an die auf dem Gerät angegebene Spannung und Frequenz anschließen! [12-40 V DC]
§
§ Bei Eingriffen oder Änderungen am Gerät erlischt die Garantie!
Das Gerät ist so zu installieren, dass auch außergewöhnlich hohe Störstrahlung die Funktion nicht beeinträchtigen kann!
§
§ Installation und Anschluss dürfen nur entsprechend den nationalen Bau- und Elektrovorschriften / Sicherheitsbestimmungen
!
durchgeführt werden!
Beschädigte Geräte dürfen nicht in Betrieb bzw. müssen sofort außer Betrieb genommen werden!
§
§ Beachten Sie die Vorschriften und Hinweise aus dem Handbuch „Haus- und Gebäudesystemtechnik" des ZVEI/ZVEH.
Dies gilt insbesondere für die fachgerechte Verlegung der Busleitungen und die Inbetriebnahme des KNX Gerätes.
Das Gerät kann in folgenden Anwendungen eingesetzt werden: Überwachung der Luftgüte in der Gebäudesystemtechnik
§
(Schule, Büro, Hotel, Tagungsstätte etc.), Datenübertragung und Regelung per Bus-System.
Das Gerät ist für den Betrieb gemäß den aufgeführten technischen Daten geeignet.
§
Das Gerät ist nicht geeignet für sicherheitsrelevante Aufgaben, wie z.B. Fluchttüren, Brandschutzeinrichtungen, Gärkeller
§
etc.
Die bestimmungswidrige Verwendung des Gerätes kann zu Sach- und Personenschäden führen
§
Das Gerät ist nicht für eigenmächtige bauliche Veränderungen, Reparaturen und sicherheitsrelevante Aufgaben
§
vorgesehen.
Das Gerät ist nicht für den Einsatz im Außenbereich und in Nasszellen vorgesehen.
§
Das Gerät ist umweltgerecht und entsprechend den Elektrovorschriften zu entsorgen.
§
Störquellen
Die Messergebnisse des Gerätes können durch äußere
Einflüsse negativ beeinflusst werden, wie z.B.
Zugluft und Luftbewegung: z.B. durch Fenster, Türen,
§
Konvektion, Heizung oder Personen.
Erwärmung oder Abkühlung: z.B. Sonnenbestrahlung oder der
§
Montage an einer Außenwand.
Wärmequellen: In direkter Nähe zu elektrischen Verbrauchern,
§
z.B. Dimmer
Erschütterungen oder Schläge, denen das Gerät ausgesetzt
§
wird oder wurde.
Verschmutzung durch Farbe, Tapetenkleister, Staub, etc.:
§
z.B. bei Renovierungsarbeiten
Organische Lösemittel oder deren Dämpfe
§
z.B. Reinigungsmittel
Weichmacher aus Aufklebern und Verpackungen:
§
z.B. Luftpolsterfolie oder Styropor
Mod - Geräte
www.hugo-mueller.de
Pro - Geräte: Analoge Steuerausgänge
Steuerausgang Messwertausgabe
Temperatur 0 - 50 °C (0 - 10 Volt)
Relative Luftfeuchtigkeit 0 - 100% rH (0 - 10 Volt)
Kohlenstoffdioxid CO 0 - 2000 ppm (0 - 10 Volt)
2
Pro - Geräte
BA TS3000 GS3000 GS4000 mod-pro Hardware HM; de, en -23876- 2022.08V02
