- Page 1 電子後視鏡 使 用 手 冊 User Manual...
- Page 2 歡迎使用 電子後視鏡 注意事項 Caution ● 請勿濕手安裝或操作。 Do not install or operate the device with wet hands. ● 請勿長時間暴露於高溫下的密閉車輛。 Do not expose the device in high temperature inside a sealed compartment for a long time. ● 請勿自行拆卸主機與配件線材。 Do not disassemble the device and accessories. ●...
- Page 3 ● 若鏡頭附著異物，請勿用手指直接接觸鏡頭表面，避免影 響鏡頭拍攝效果。 If the lens is attached to a foreign body, do not touch the lens surface with your ngers to avoid a ecting the lens. ● 建議使用 Class10 16GB 以上的記憶卡。（最大支援 64GB） Please use a Class 10 Micro SD card with at least 16GB. (Maximum 64GB) ●...
- Page 4 故障排除 Troubleshooting ● 無法開機 Device cannot boot ○ 確認主機是否供電。 Check the device has powered. ○ 戳下主機 Reset 孔，重啟主機。 Pres the RESET button to reboot the device. ● 記憶卡已滿 SD Full ○ 從主機刪除不需要的影像。 Delete unwanted videos from the device. ○ 格式化記憶卡。 Format the Micro SD Card.
- Page 5 ● 日期設置於每次開機後都必須重新設置 Date Setting show up during the boot every times. ○ 請與安裝師傅確認，是否電源接線錯誤，導致黃色長電 沒有功用，而無法記憶日期的設定。 Please check with installation professional Vehicle Technician, because the power cable connect error, cannot save the date of the set. ● 下雨天鏡頭出現嚴重光影現象 ○ 鏡頭在雨天容易產生水珠，當後方車輛打上車燈，則有 機會發生物理折射，鏡頭本身有排水珠能力，但部份特 殊情況可能無法徹底解決，我們保留了可關閉螢幕切換 傳統後視鏡的功能，以便應對這些特殊情況發生。...
- Page 6 包裝內容 Package Contents ● 電子後視鏡 Electronic rearview mirror ● 後鏡頭 Rear Len ● 連接線 Connect Cable ● 電源線 Power Cable ● 專車專用支架 Dedicated Bracket ● 使用手冊 Quick Start Guide ● 產品保固卡 Warranty Card ● CLASS 10 64GB記憶卡 CLASS 10 64GB MicroSD Card ●...

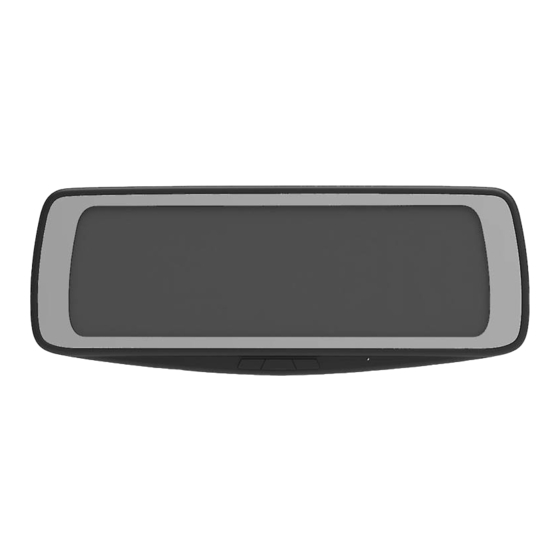

- Page 7 主機介面 Device Overview Reset孔 Reset mini USB介面(僅傳輸功能) mini USB Slot(Only update) Micro SD Slot 記憶卡插槽 Display 螢幕 Buttons 按鍵 Microphone 麥克風 Speaker 喇叭 Connect Cable 連接線埠 Lens 可調式前鏡頭 Mount Bracket 支架固定槽 Rear Lens 後鏡頭 Mount 支架...
- Page 8 畫面圖示 Screen Icons Emergency 緊急錄影狀態 Recording 影像錄製狀態 Start/Stop Recording 開始/暫停錄製影像 ” 開啟/關閉螢幕顯示 錄影中：” Recording ： ” ” Turn On/O Screen Saver ”進入設置 暫停錄影：” Stop Recording: ” ”Setting Mode 切換螢幕顯示內容（前鏡頭、後鏡頭、畫中畫） Switch the display (Front display、Rear display、Front & Rear display) 錄影中...
- Page 9 開機 Power On ● 將記憶卡插入主機記憶卡插槽，汽車發動，主機即開啟。 Insert the Micro SD card into the Micro SD slot and switch power on, the system will start recording automatically. 首次使用記憶卡前，請務必在主機上將記憶卡格式化，以保 證記憶卡的讀寫穩定。 Before using the memory card for the first time, be sure to format the memory card on the main unit to ensure that the memory card is stable.
- Page 10 影像錄製 Recording ● 一般錄影 Videos ○ 機器開啟後，主機自動循環錄影。 It will start video recording circulation after powering on with the Micro SD Card plugged in. ○ 預設每段影片長度為3分鐘，並於記憶卡空間不足時， 自動覆蓋舊檔。 Each recorded le is 3 minutes long, with the old footage being replaced when the Micro SD Card is full. ●...
- Page 11 影像播放 Playback 請先按下主機按鍵 停止錄影，並按下主 機按鍵 進入設置並選擇影片播放。 Please Press to stop recording then Press button to enter“Settings”and choose Playback . 播放模式下，可長壓按鍵切換到各模式。 Playback mode can be long press to return to each mode. 長按主機左按鍵，可進入錄影模式。 One long Press and device will be back to Recording Mode.
- Page 12 系統設置 Settings 請先按下主機按鍵 停止錄影，並按下主 機按鍵 進入設置模式。 Please Press to stop recording then Press button to enter “Settings”. ● 影片播放：進入影像播放模式。 Playback：Enter playback. ● 時間設定：設置日期及時間。 Date/Time：Set date, time, and date format. ● 錄音開關：設置錄影時是否同時錄製聲音。 Microphone：Enable or disable voice recording. ● 系統語言：設置系統顯示的語言。 Language：Set display language. ●...
- Page 13 ● 螢幕亮度：調節螢幕的顯示亮度，可選擇：白天模式或夜 間模式。 Brightness：Adjust the display brightness of the screen, you can choose day mode or night mode. ● 格式化記憶卡：此操作會刪除記憶卡上的所有資料。 Format memory Card：All data on the MicroSD will be deleted. 此操作無法復原，請備份影像後，再執行此操作。 Data is irrecoverable after formatting. Please backup videos and photos before formatting the MicroSD. ●...
- Page 14 韌體升級 Firmware Upgrade ① 登入PAPAGO官網：tw.papagoinc.com Visit the PAPAGO o cial website at http://tw.papagoinc.com ② 進入“支援服務-更新下載-電子後視鏡”頁面。 Go to the“支援服務-更新下載-電子後視鏡”page ③ 對應型號，將最新軟件檔下載並解壓至記憶卡根目錄。 Download the latest version rmware and extract it in the root directory of the Micro SD Card. ④ 複製完成後，將記憶卡插入主機記憶卡插槽。 After copying, insert the Micro SD in the Micro SD slot.
- Page 15 電源線接線方式 Power cable connect 黃色：永不斷電B+ ----對接黃色端 YELLOW：POWER B+ ---- Conncet to YELLOW cable 黑色 接地線GND 對接黑色端 BLACK GND ----Connecet to BLACK cable 紅色：車子鑰匙ACC ----對接至紅色端 RED：Key ACC ----Conncet to RED cable...
- Page 16 11494 台北市內湖區港墘路 200 號 4 樓 客服專線：02-2659-3008 傳真專線：02-8751-1323 工作時間：週一至週五 9:00-12:00 13:30-17:30 (門市服務中午無休)
- Page 17 了解更多產品資訊 請至 PAPAGO! 官網 tw.papagoinc.com...
- Page 18 V7.06.19-1...
