Item #279-023
Model #F51A1071CP
USE AND CARE GUIDE

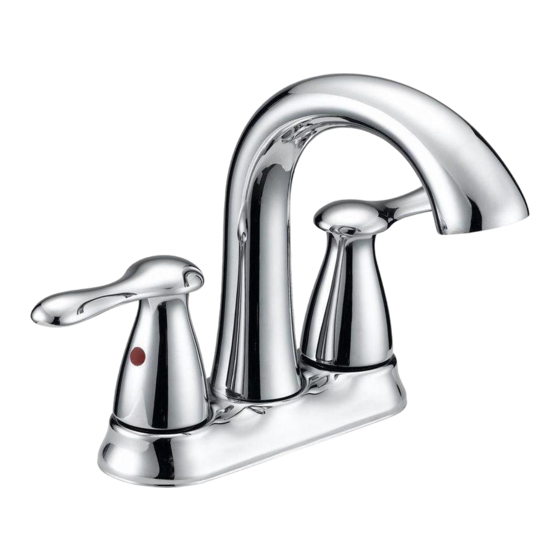

TWO-HANDLE LAVATORY FAUCET
Questions, problems, missing parts? Before returning to the store,
call Glacier Bay Customer Service
8 a.m.-6 p.m., EST, Monday-Friday
1-855-434-5224
HOMEDEPOT.COM
THANK YOU
We appreciate the trust and confidence you have placed in Glacier Bay through the purchase of this faucet. We strive
to continually create quality products designed to enhance your home. Visit us online to see our full line of products
available for your home improvement needs. Thank you for choosing Glacier Bay!
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Glacier bay F51A1071CP
Summary of Contents for Glacier bay F51A1071CP
- Page 1 THANK YOU We appreciate the trust and confidence you have placed in Glacier Bay through the purchase of this faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products...
-
Page 2: Table Of Contents
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective. - Page 3 Pre-Installation (continued) POSSIBLE HARDWARE REQUIRED (NOT INCLUDED) Water Supply Lines NOTE: Ball nose riser (3/8 in. O.D.) tubing with coupling nut or 1/2 in. IPS faucet connector. PACKAGE CONTENTS Part Description Quantity Faucet Aerator Lock nut Main plunger (Preassembled to Drain body (G)) Rubber washer (Preassembled to Drain body (G)) Lock nut (Preassembled to Drain body (G)) Drain body...
-
Page 4: Installation
Installation Turning off the water supply Installing the faucet Shut off the water supply. Place the faucet (A) over the sink and insert the threaded ends of the faucet (A) into the If necessary, remove the old faucet and clean installation holes on the sink. - Page 5 Installation (continued) Installing the drain Checking for leaks Install main plunger (D), rubber washer (E) and Turn on the water supply to the faucet. drain body (G) above the sink. Use a coin to remove the aerator From below the sink, install the lock nut (F). (B) from the faucet (A).
-
Page 6: Care & Cleaning
Care and Cleaning This faucet is designed for years of trouble-free performance. Keep it looking new by doing the following: Clean periodically with a soft cloth. Avoid abrasive cleaners, steel wool, and harsh chemicals as these will dull the finish and void your warranty. Troubleshooting Problem Possible Cause... -
Page 7: Service Parts
Service Parts MODEL TYPE Part Description Part No. Part Description Part No. Metal handle A069341 Putty plate A011343NF Index button A66G325 Lock nut set A504023 Handle adapter-cold A66D939C Aerator A553019N Handle adapter-hot A66D939H Push down assembly A505218 Retainer nut & washer A663629 Wrench (H2.5 * 19 mm L * A031000NI... - Page 8 Questions, problems, missing parts? Before returning to the store, call Glacier Bay Customer Service 8 a.m.-6 p.m., EST, Monday-Friday 1-855-434-5224 homedepot.Com Retain this manual for future use.
- Page 9 HOMEDEPOT.COM MERCI Nous apprécions la confiance que vous avez placé dans Glacier Bay par l’achat de ce robinet. Nous nous efforçons continuellement de créer des produits de qualité conçus pour améliorer votre maison. Visitez-nous en ligne pour voir notre gamme complète de produits disponibles pour vos besoins de rénovation. Merci d’avoir choisi Glacier Bay!
-
Page 10: Pré-Installation
Garantie à vie limitée Les produits Glacier Bay sont fabriqués avec des normes de qualité supérieure et sont soutenus par notre garantie à vie limitée. Les produits Glacier Bay sont garanties à l’acheteur original d’être exempt de vices de matériaux ou de fabrication. Nous remplacerons GRATUITEMENT tout produit ou pièce qui s’avèrera être défectueuse. - Page 11 Pré-installation (suite) PIÈCES ÉVENTUELLEMENT REQUISES (NON COMPRISES) Tuyaux d’alimentation d’eau REMARQUE : Tube-raccord à bout sphérique (diamètre extérieur 3/8 po – 9,52 mm) et écrou d’accouplement ou connecteur de robinet IPS 1/2 po (12,7 mm). CONTENU Pièce Description Quantité Robinet Aérateur Contre-écrou Piston principale (Préassemblé...
-
Page 12: Installation
Installation Désactivation de l’alimentation Installation du robinet en eau Placez le robinet (A) au-dessus de l’évier et insérez Désactivez l’alimentation en eau. l’extrémité filetée du robinet (A) dans les trous de Si nécessaire, enlevez le vieux robinet et nettoyez la fixation sur l’évier. - Page 13 Installation (suite) Installation du drain Recherche de fuites Installez le piston principale (D), la rondelle en Activez l’approvisionnement en eau au robinet. caoutchouc (E) et le corps du drain (G) au-dessus du Utilisez une pièce de monnaie pour retirer l’aérateur (B) lavabo.
-
Page 14: Entretien Et Nettoyage
Entretien et nettoyage Ce robinet est conçu pour des années de rendement sans problème. Conservez son aspect neuf en procédant comme suit : Nettoyez régulièrement avec un chiffon doux. Évitez les nettoyants abrasifs, la laine d’acier et les produits chimiques acides car ceux-ci terniront la finition et annuleront votre garantie. -
Page 15: Pièces De Rechange
Pièces de rechange MODÈLE Pièce Description N° Pièce Pièce Description N° Pièce Manette en métal A069341 Plaque pour mastic A011343NF Indicateur d’eau A66G325 Ensemble de contre-écrou A504023 Adaptateur de manette-froid A66D939C Aérateur A553019N Adaptateur de manette- A66D939H Assemblage de goulotte A505218 chaud de vidange... - Page 16 Questions, problèmes, pièces manquantes? Avant de retourner au magasin, appelez le service à la clientèle de Glacier Bay de 8h à 18h, heure normale de l’Est, du lundi au vendredi 1-855-434-5224 HOMEDEPOT.COM Conservez ce manuel pour référence future.
- Page 17 HOMEDEPOT.COM GRACIAS Apreciamos la confianza que ha depositado en Glacier Bay por la compra de este grifo. Nos esforzamos por crear continuamente productos de calidad diseñados para mejorar su hogar. Visítenos en internet para ver nuestra línea completa de productos disponibles para sus necesidades de mejorar su hogar. ¡Gracias por elegir a Glacier Bay!
- Page 18 Garantía de por vida limitada Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados por nuestra garantía de por vida limitada. Los productos de Glacier Bay están garantizados al comprador consumidor original de estar libres de defectos en materiales o mano de obra.
- Page 19 Pre-instalación (continuación) PIEZAS POSIBLEMENTE NECESARIAS (NO INCLUIDAS) Líneas de suministro de agua NOTA: Tubos verticales de bola (3/8 pulg. de diámetro exterior) con tuerca de unión o con conector IPS para grifos de 1/2 pulg. CONTENIDO DEL PAQUETE Pieza Descripción Cantidad Grifo Aireador...
- Page 20 Instalación Cierre del suministro de agua Instalación del grifo Cierre el suministro de agua. Coloque el grifo (A) sobre el lavabo e inserte los extremos roscados del grifo (A) en los agujeros de Si es necesario, retire el grifo viejo y limpie la instalación en el lavabo.
- Page 21 Instalación (continuación) Instalación del desagüe Comprobación de fugas Instala el émbolo principal (D), la arandela de goma (E) y Cierre el suministro de agua al grifo. el cuerpo de desagüe (G) sobre el lavabo. Use una moneda para retirar el aireador (B) del grifo (A). Desde abajo del lavabo, instala la contratuerca.
- Page 22 Cuidado y limpieza Este grifo está diseñado para muchos años de trabajo libre de problemas. Manténgalo como nuevo haciendo lo siguiente: Límpielo periódicamente con un paño suave. Evite usar limpiadores abrasivos, lana de acero y químicos fuertes ya que opacarán el acabado y anularán su garantía. Resolución de fallas Problema Posible causa...
- Page 23 Piezas de servicio TIPO DE MODELO Pieza Descripción Pieza No. Pieza Descripción Pieza No. Manija de metal A069341 Placa para m asilla A011343NF Botón Indicador A66G325 Juego de con tratuercas A504023 Adaptador de la manija-frío A66D939C Aireador A553019N Adaptador de la manija- A66D939H Ensamblaje de desagüe A505218...
- Page 24 ¿Tiene preguntas, problemas, o faltan piezas? Antes de regresar a la tienda, llame a Servicio al Cliente de Glacier Bay de lunes a viernes de 8 a.m. a 6 p.m., hora local del Este 1-855-434-5224 HOMEDEPOT.COM Conserve este manual para uso futuro.
