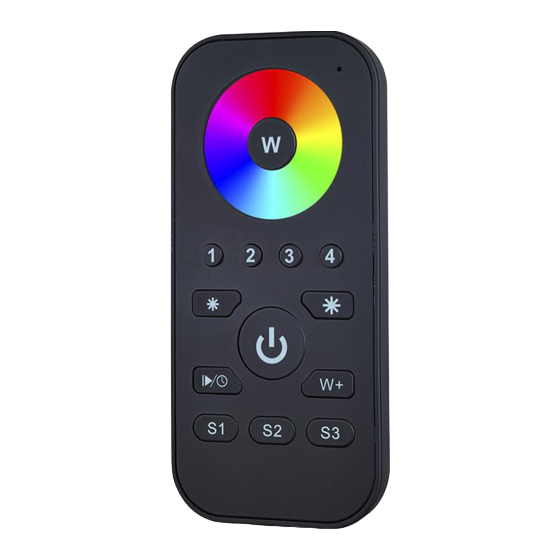

McLED ML-910.542.22.0 Manual

RF ovladač RGBW
ML-910.542.22.0
Blahopřejeme Vám k nákupu nového ovladače McLED. Před prvním použitím si
prosím pročtěte tento návod. Instalaci smí provádět pouze odborně způsobilá
osoba.
Ovládání bílé.
Krátký stisk zapnuto/
W
vypnuto. Dlouhý tisk
zvýšení/snížení jasu bílé
barvy
Dlouhý stisk
pro snížení
intenzity jasu
RGB svítidla
Vypnutí všech zón
Krátký stisk výběr W+
z 10 barevných efektů.
Dlouhý stisk nastavení
S1 S2 S3
rychlosti efektů
Přední strana
Technické parametry
Výstup RF signál (radiofrekvenční)
868 MHz
Pracovní frekvence
4,5V (3xAAA baterie)
Baterie
Pracovní teplota 0-40°C
od 8% do 80%
Relativní vlhkost
Rozměry 120 x 55 x 17 mm
Spárování
1. Spárování s přijímačem:
a) Krátce stiskněte a uvolněte (cca 1s) tlačítko „Learning Key" na RF přijímači
b) Stiskněte číslo zóny 1-4 na RF ovladači.
c) Dotkněte se barevného terče na ovladači.
d) LED svítidlo jednou zabliká. To indikuje úspěšné spárování
2. Odstranění napárovaného RF přijímače:
Dlouze podržte tlačítko „Learning Key" na RF přijímači alespoň 3 sekundy
dokud LED svítidlo dvakrát nezabliká. Poté je smazání úspěšné.
3. Ovládání ovladače po spárování:
a) Klikněte na číslo místnosti.
b) Dotkněte se barevného kolečka nebo klikněte na ostatní tlačítka
Pokud používáte více přijímačů máte tyto možnosti:
1. Máte více RF přijímačů a ovládáte je jedním ovladačem (Místnost č.1)
RF Receiver RF Receiver
Learning Key Learning Key
Zóna 1
2. Máte více RF přijímačů ve více místností a ovládáte je více ovladači (Místnost č.1, č.2, č.3)
RF Receiver
Learning Key Learning Key
Zóna 1 Zóna 2
Indikace stavu
dálkového ovladače
Dotykem vyberte
požadovanou barvu
Dlouhý stisk zapnuto/vypnuto.
Krátký stisk přepínání mezi
zónami
Dlouhý stisk pro zvýšení
intenzity jasu RGB svítidla
Zmáčkněte pro zapnutí CW,
NW, WW mixované z RGB.
Dvojklikem vypnete RGB kanály.
Dlouhý stisk uloží aktuální
nastavení do paměti
přístroje. Krátký stisk zapne
vámi uložené nastavení
Zadní strana
• Ovládá odděleně 4 zóny RF signálem
• Ovládá RGBW přijímače
• Kompatibilní se všemi RF přijímač
• Jeden přijímač můžete spárovat až s osmi ovladači
• Na jeden ovladač můžete napárovat neomezeně přijímačů
• Krytí IP20
Bezpečnost & Varování
• Nevystavujte vlhkosti
• Ovladač obsahuje baterii. Ta musí být uložena správně
*Až Vám náš produkt doslouží, odevzdejte jej na
sběrná místa pro elektroodpad.
Součástí balení:
Magnetický úchyt
RF ovladač
RF Receiver RF Receiver
Learning Key
Zóna 3
®
Important: Read All Instructions Prior to Installation.
www.mcled.cz
Installation may only be performed by qualified persons.
White channel: the 4th channel
Click to turn on/off, Press and
hold down to increase/decrease
light intensity of W channel
Press and hold down to
decrease light intensity of
RGB channels
Click to turn ON/OFF all zones
Click to play/pause the 10
built-in effects.
Press and hold down to speed
up/down the running effect
Product data
Output
Operation Frequency
Power Supply
Operating temperature
Relative humidity
Dimensions
Operation
1. Pair with RF receivers:
a) Short click „Learning Key" on RF receiver.
b) Click a zone number of 1-4
c) Touch color wheel on RF remote
d) LED lights connected with the RF receiver will flicker once
2. How to delete the pairing
Press and hold down „Learning Key" the receiver for over 3 seconds until connected
LED lights twice, which means the pairing is deleted successfully.
3. Play the remote after pairing
a) Click the paired zone number/numbers
b) Touch color wheel or other buttons to do the controlling
If you use multiple receivers, you have two choices
1. Have all the receivers in the same zone, like zone 1
Learning Key
2. Have each receiver in a different zone, like zone 1, 2, 3 or 4
RF ovladač
Learning Key
RGBW Remote Controller
RF
ML-910.542.22.0
Indicator: indicate the
state of remote control
W
Touch to select color
Zone numbers: Click to choose the
zone/zones, Press and hold down
to turn on/off corresponding zone
Press and hold down to
increase light intensity of RGB
channels
Click to switch CW, NW, WW mixed
by RGB. Double click to turn off RGB
W+
channels.
S1 S2 S3 Press and hold down to
save colors. Click to recall
the saved colors
Front side
• Control 4 zones of RF receivers separately
RF signal
• RGBW color controller
• High sensitive & high stable touch color wheel, fast & precise color control
868 MHz
• Compatible with all universal series RF receivers
4,5V (3xAAA battery) • 1 receiver can be paired by max 8 different remote controls
• Waterproof grade: IP20
0-40°C
Safety & Warnings
8% to 80%
• This device contains AAA batteries that shall be stored and disposed
properly
120 x 55 x 17 mm
• DO NOT expose the device to moisture
RF Receiver RF Receiver
Learning Key
Zone 1
RF Receiver RF Receiver
Learning Key
Zone 1 Zone 2
www.mcled.eu
Back side
*When the lifetime of this product will run out,
please hand it in to the places for electro-waste.
Package included:
Magnetic Bracket
RF remote
RF Receiver
RF remote
Learning Key
Zone 3
®
