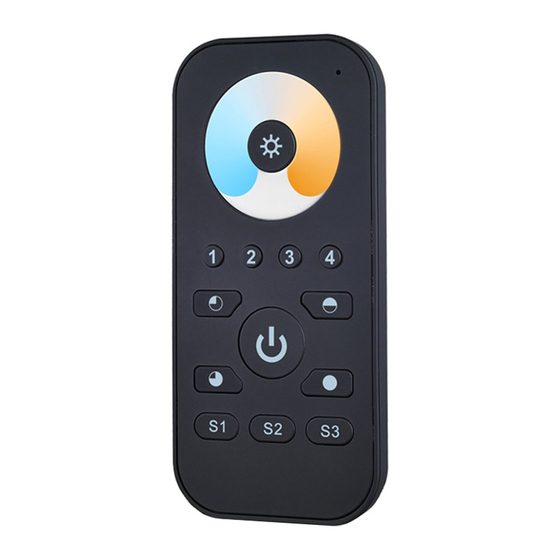

McLED ML-910.521.22.0 Instructions

RF ovladač CCT
ML-910.521.22.0
Blahopřejeme Vám k nákupu nového ovladače McLED. Před prvním použitím si
prosím pročtěte tento návod. Instalaci smí provádět pouze odborně způsobilá
osoba.
Zmáčkněte a podržte pro
změnu intenzity jasu
Jas na 25%
Vypnutí všech zón
Jas na 75%
S1 S2 S3

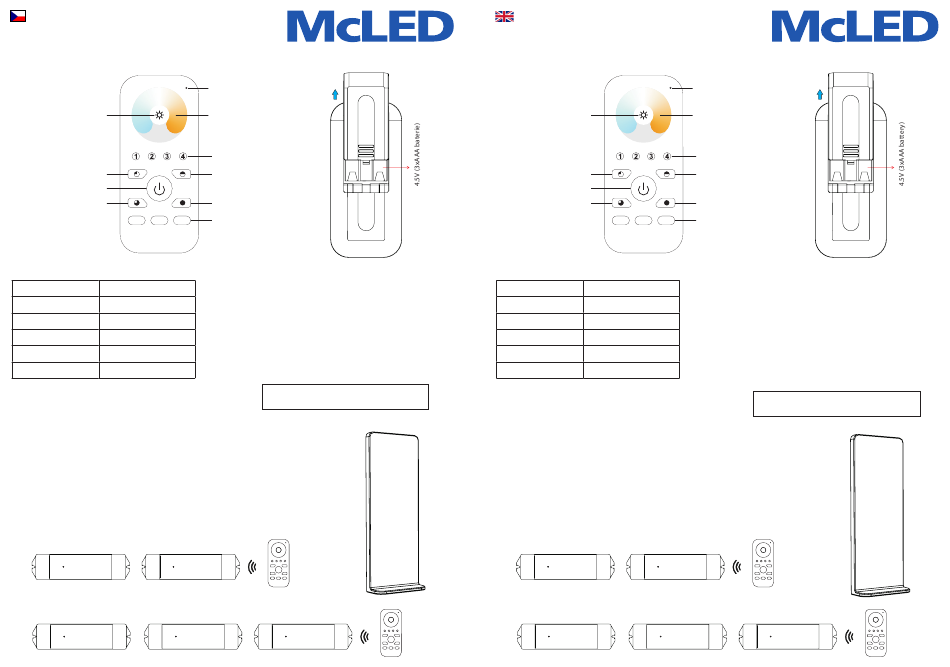

Přední strana
Technické parametry
Výstup RF signál (radiofrekvenční)
Pracovní frekvence 868 MHz
Baterie 4,5V (3xAAA baterie)
Pracovní teplota 0-40°C
Relativní vlhkost od 8% do 80%
Rozměry 120 x 55 x 17 mm
Spárování
1. Spárování s přijímačem:
a) Krátce stiskněte a uvolněte (cca 1s) tlačítko „Learning Key" na RF přijímači
b) Stiskněte číslo zóny 1-4 na RF ovladači.
c) Dotkněte se barevného terče na ovladači.
d) LED svítidlo jednou zabliká. To indikuje úspěšné spárování
2. Odstranění napárovaného RF přijímače:
Dlouze podržte tlačítko „Learning Key" na RF přijímači alespoň 3 sekundy
dokud LED svítidlo dvakrát nezabliká. Poté je smazání úspěšné.
3. Ovládání ovladače po spárování:
a) Klikněte na číslo místnosti.
b) Dotkněte se barevného kolečka nebo klikněte na ostatní tlačítka
Pokud používáte více přijímačů máte tyto možnosti:
1. Máte více RF přijímačů a ovládáte je jedním ovladačem (Místnost č.1)
RF Receiver RF Receiver
Learning Key Learning Key
Zóna 1
2. Máte více RF přijímačů ve více místností a ovládáte je více ovladači (Místnost č.1, č.2, č.3)
RF Receiver
Learning Key Learning Key
Zóna 1 Zóna 2
Indikace stavu
dálkového ovladače
Barevný terč
pro změnu barvy svítidla
Dlouhý stisk zapnuto/vypnuto.
Krátký stisk přepínání mezi zónami
Jas na 50%
Jas na 100%
Dlouhý stisk uloží aktuální
nastavení do paměti
přístroje. Krátký stisk zapne
vámi uložené nastavení
Zadní strana
• Ovládá odděleně 4 zóny RF signálem
• Ovládá CCT přijímače
• Kompatibilní se všemi RF přijímači
• Jeden přijímač můžete spárovat až s osmi ovladači
• Na jeden ovladač můžete napárovat neomezeně přijímačů
• Krytí IP20
Bezpečnost & Varování
• Nevystavujte vlhkosti
• Ovladač obsahuje baterii. Ta musí být uložena správně
*Až Vám náš produkt doslouží, odevzdejte jej na
sběrná místa pro elektroodpad.
Součástí balení:
Magnetický úchyt
RF ovladač
RF Receiver RF Receiver
Learning Key
Zóna 3
®
Important: Read All Instructions Prior to Installation.
www.mcled.cz
Installation may only be performed by qualified persons.
Press and hold down to increa-
se/decrease light intensity
25% brightness
Click to turn ON/OFF all zones
75% brightness
Product data
Output
Operation Frequency
Power Supply
Operating temperature
Relative humidity
Dimensions
Operation
1. Pair with RF receivers:
a) Short click „Learning Key" on RF receiver.
b) Click a zone number of 1-4
c) Touch color wheel on RF remote
d) LED lights connected with the RF receiver will flicker once
2. How to delete the pairing
Press and hold down „Learning Key" the receiver for over 3 seconds until connected
LED lights twice, which means the pairing is deleted successfully.
3. Play the remote after pairing
a) Click the paired zone number/numbers
b) Touch color wheel or other buttons to do the controlling
If you use multiple receivers, you have two choices
1. Have all the receivers in the same zone, like zone 1
Learning Key
2. Have each receiver in a different zone, like zone 1, 2, 3 or 4
RF ovladač
Learning Key
Remote Controller CCT
RF
ML-910.521.22.0
Indicator: indicate the
state of remote control
Touch color wheel, touch to
select color temperature
Zone numbers: Click to choose the
zone/zones, Press and hold down
to turn on/off corresponding zone
50% brightness
100% brightness
S1 S2 S3 Press and hold down to
save colors. Click to recall
the saved colors
Front side
• Control 4 zones of RF receivers separately
RF signal
• CCT color controller
• High sensitive & high stable touch color wheel, fast & precise color control
868 MHz
• Compatible with all universal series RF receivers
4,5V (3xAAA battery) • 1 receiver can be paired by max 8 different remote controls
• Waterproof grade: IP20
0-40°C
Safety & Warnings
8% to 80%
• This device contains AAA batteries that shall be stored and disposed
properly
120 x 55 x 17 mm
• DO NOT expose the device to moisture
RF Receiver RF Receiver
Learning Key
Zone 1
RF Receiver RF Receiver
Learning Key
Zone 1 Zone 2
www.mcled.eu
Back side
*When the lifetime of this product will run out,
please hand it in to the places for electro-waste.
Package included:
Magnetic Bracket
RF remote
RF Receiver
RF remote
Learning Key
Zone 3
®
