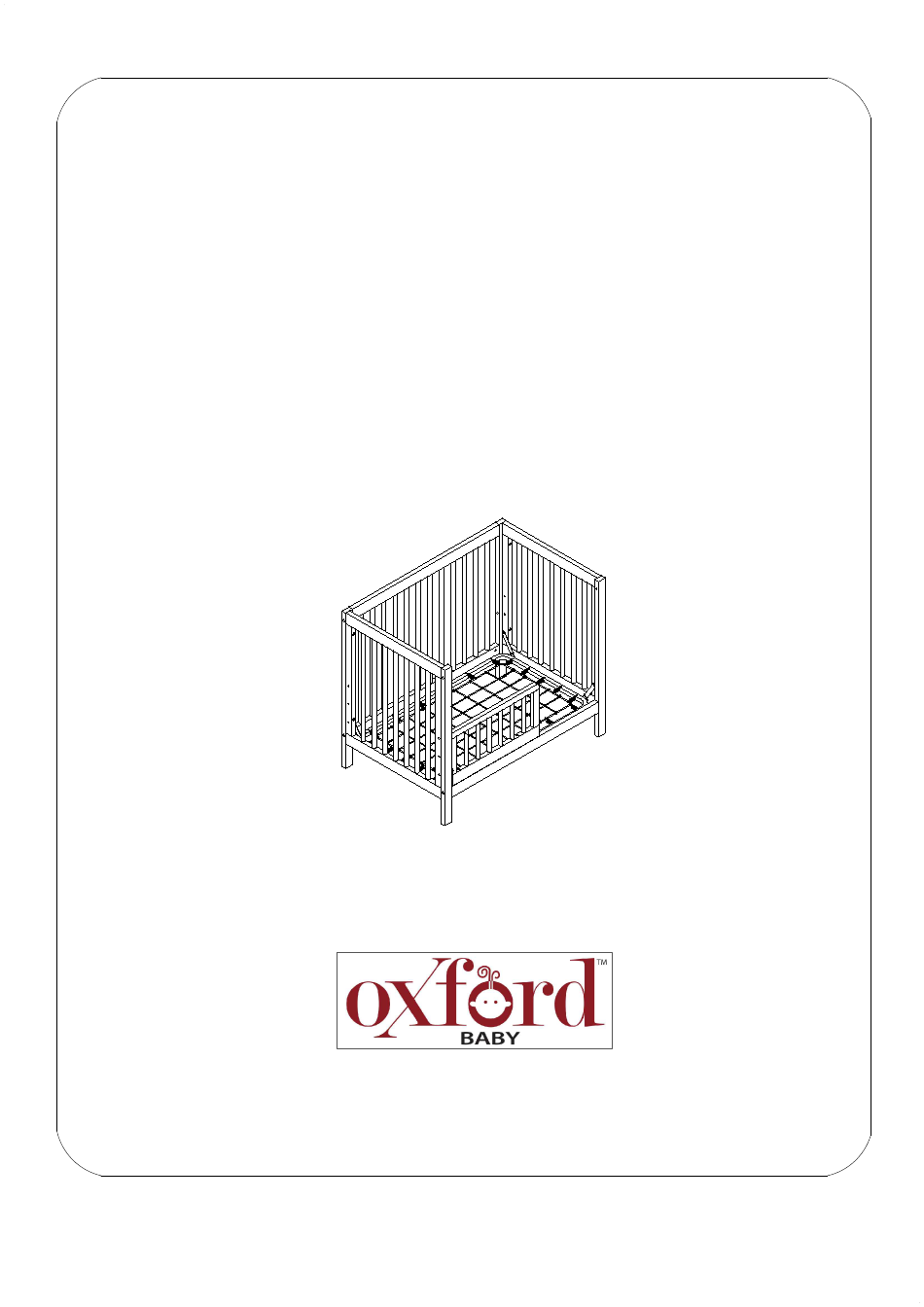

- Page 1 ASSEMBLY INSTRUCTIONS ESSENTIAL GUARD RAIL FOR MINI CRIB Model #12496 120-12496-V-01 1 of 6...
-
Page 2: Tools Required
(D) Allen key (2 pcs) (length may vary) (C) Spring washer (3 pcs) Do not fully tighten all bolts until all parts are in place. (please add an extra 1/2 revolution to the bolts when using spring washer after tightening) 120-12496-V-01 2 of 6... - Page 3 STEP 1 " UNINSTALL FOOTBOARD POSTS" THIS STEP REQUIRES: THIS STEP REQUIRES (D) Allen key (1 pc) FIG.1 FIG.2 STEP 1: Remove the Footboard posts (2)(3) by unscrewing Allen bolt as shown in FIG.1 and FIG.2. 120-12496-V-01 3 of 6...
- Page 4 - Assembly Stabilizer bar (2) to the bottom holes on footboard posts by hardware that were unscrewed in Step 1 as shown in FIG.3. STEP 2.2: - Assembly the Sideboard (L&R) (4) (5) to the hole on footboard posts by hardware that were unscrewed in Step 1 as shown in FIG.4. 120-12496-V-01 4 of 6...
- Page 5 - Remove the Allenbolt 9/16"(15 mm) on the Mattress spring. - Move Mattress spring to the lowest position as shown in FIG.5. - Attach the Allenbolt 9/16" (15 mm) on the lowest hole of Sideboard. - Final position as shown in FIG.6. 120-12496-V-01 5 of 6...
- Page 6 - Insert the Allenbolt (B) through the hole of middle position of mattress spring in the Footboard post and side rail of Guardrail (A) as shown in FIG.8. - Tighten all bolts with Allen key (D). Assembly complete as shown in FIG.9. Thank You! 120-12496-V-01 6 of 6...
- Page 7 ! “CAUTION: ANY MATTRESS USED IN THIS CRIB MUST BE AT LEAST 24 INCHES (61 CM) BY 38 INCHES (96.5 CM) WITH A THICKNESS NOT EXCEEDING 2 INCHES (5 CM). THE DIMENSIONS OF THE MATTRESS SHALL BE TAKEN FROM SEAM TO SEAM OR EDGE TO EDGE WHERE APPROPRIATE.”...
- Page 8 ! WARNING ENTRAPMENT/STRANGULATION HAZARD • INFANTS HAVE DIED IN TODDLER BEDS FROM ENTRAPMENT AND STRANGULATION. • FAILURE TO FOLLOW THESE WARNINGS AND THE ASSEMBLY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH. • NEVER USE BED WITH CHILDREN UNDER 15 MONTHS. •...
-
Page 9: Instructions De Montage
INSTRUCTIONS DE MONTAGE ESSENTIAL GARDE-CORPS POUR MINI LIT D'ENFANT Modèle n° 12496 120-12496-V-01 1 sur 6... -
Page 10: Outils Nécessaires
(C) Rondelle à ressort (3 pièces) Ne serrez pas complètement tous les boulons avant que toutes les pièces ne soient en place. (veuillez ajouter un 1/2 tour supplémentaire aux boulons lors de l'utilisation de rondelle à ressort après le serrage) 120-12496-V-01 2 sur 6... - Page 11 ÉTAPE 1 " DÉSINSTALLER LES POTEAUX DE PIED DE LIT" CETTE ÉTAPE EXIGE: CETTE ÉTAPE EXIGE (D) Clé Allen (1 pièce) FIG.1 FIG.2 ÉTAPE 1: Retirez les repose-pieds (2)(3) en dévissant le boulon Allen comme le montrent les FIG.1 et FIG.2. 120-12496-V-01 3 sur 6...
- Page 12 été dévissé à l’étape 1, comme le montre la FIG.3 ÉTAPE 2.2: - Assemblez les panneau latérals (G&D) (4) (5) au trou sur les poteaux de pied de lit par du éléments qui ont été dévissés à l’étape 1 comme le montre la FIG.4. 120-12496-V-01 4 sur 6...
- Page 13 - Déplacer le ressort matelas à la position la plus basse comme le montre la FIG.5. - Fixez le Boulon Allen 9/16" (15 mm) sur le trou le plus bas du panneau latérals. - Position finale comme le montre la FIG.6. 120-12496-V-01 5 sur 6...
- Page 14 - Insérer le boulon Allen (B) à travers le trou de position médiane du ressort de matelas dans le poteau de pied de lit et le rail latéral du garde-corps (A) comme le montre la FIG.8. - Serrez tous les boulons avec la clé Allen (D). Assemblage terminé comme le montre la FIG.9. Merci! 120-12496-V-01 6 sur 6...
- Page 15 "MISE EN GARDE: TOUT MATELAS UTILISÉ AVEC CE LIT DE BÉBÉ DOIT MESURER AU MOINS 24 POUCES ( 61 CM ) PAR 38 POUCES ( 96,5 CM ) AVEC UNE ÉPAISSEUR QUI NE DÉPASSE PAS 2 POUCES ( 5 CM ). LES DIMENSIONS DU MATELAS DOIVENT ÊTRE PRISES D'UNE COUTURE À...
- Page 16 AVERTISSEMENT DU RISQUE DE PIÉGEAGE/ÉTRANGLEMENT • DES NOURRISSONS SONT MORTS DANS DES LITS DE BÉBÉ À LA SUITE D’UN PIÉGEAGE ET D’UN ÉTRANGLEMENT. • LE NON-RESPECT DE CES AVERTISSEMENTS ET DES INSTRUCTIONS DE RASSEMBLEMENT POURRAIT ENTRAÎNER DE GRAVES BLESSURE OU MORT. •...
