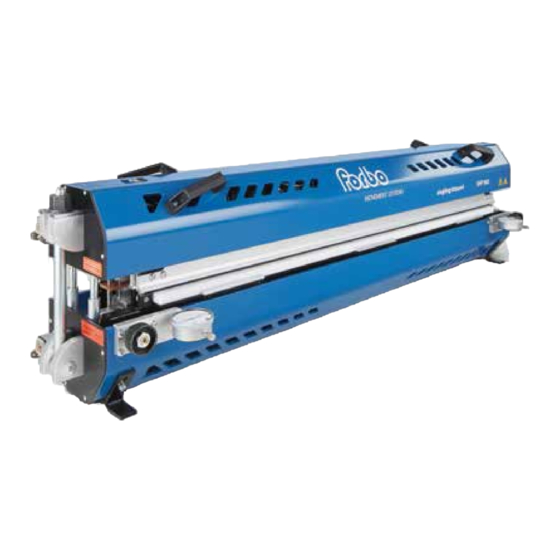

Slim heating press
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
siegling blizzard
splicing equipment
OPERATING INSTRUCTIONS
BLIZZARD SLIM HEATING
PRESS (SHP) X00
Siegling – total belting solutions
®
Contents
3
English manual
33 German manual

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Blizzard SHP X00 and is the answer not in the manual?

Questions and answers

Related Manuals for Forbo Blizzard SHP X00

Summary of Contents for Forbo Blizzard SHP X00

  • Page 1 ® siegling blizzard splicing equipment OPERATING INSTRUCTIONS BLIZZARD SLIM HEATING PRESS (SHP) X00 Contents English manual 33 German manual Siegling – total belting solutions...
