INSTALLAZIONE. Il modulo RF è a perfetta tenuta stagna e funziona anche immerso permanentemente in acqua no a un metro di profondità (grado di
protezione IP68). Può essere installato all'interno e all' e sterno di pozzetti. A nché sia garantita la sua ermeticità, è necessario assicurarsi che il modulo di
comando sia allineato ed inserito nell'apposita guida (immagine 2 step 3) e che il coperchio trasparente sia perfettamente avvitato no in battuta, con la
guarnizione di tenuta ben posizionata nella sede.
UK

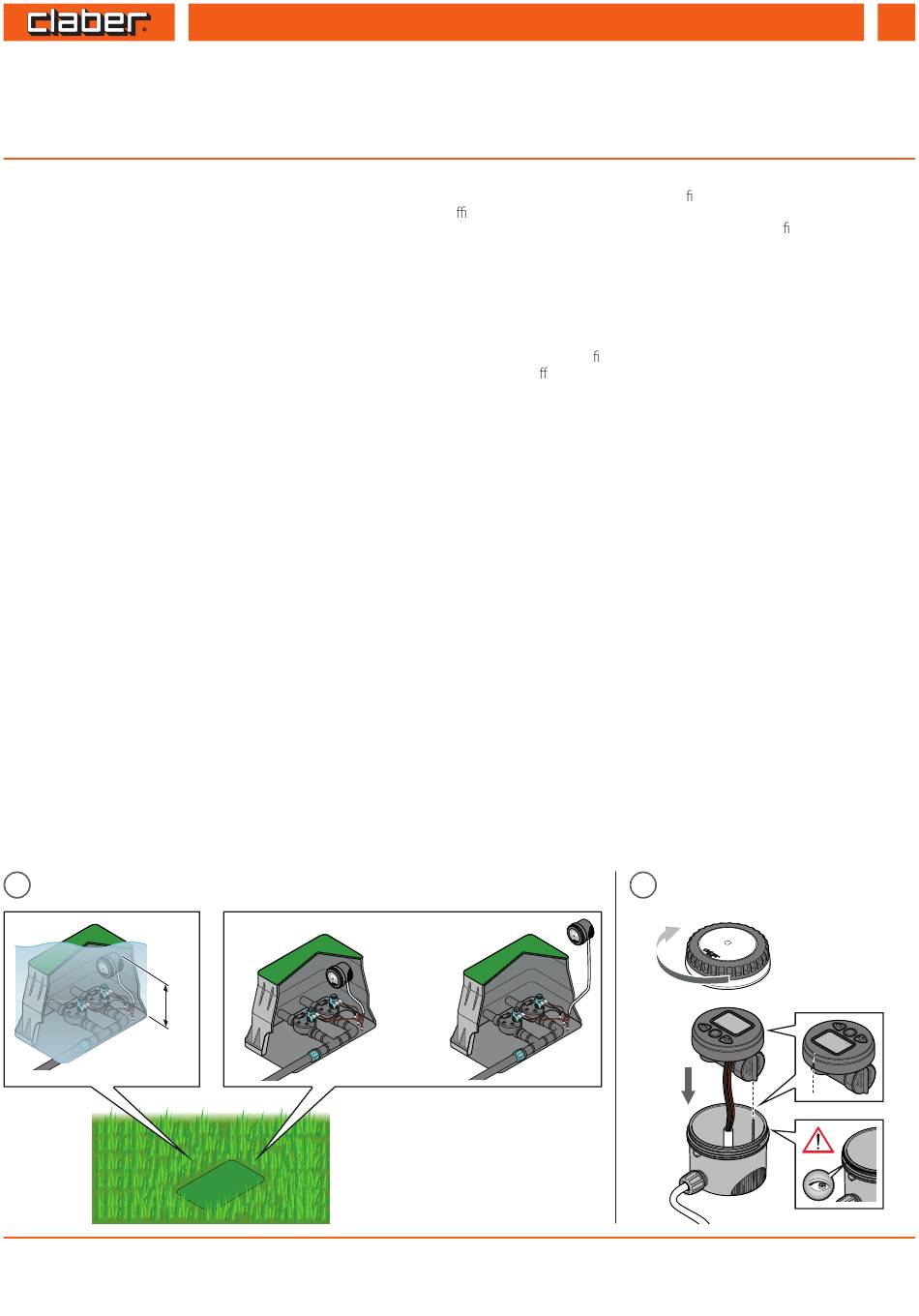

INSTALLATION. The RF module is fully watertight and will function even when installed permanently under water at a depth of up to one metre (ingress
protection IP68). It can be installed in the open, or in a cup underground. To ensure it is watertight, make sure that the control unit is aligned and inserted
in the guides (image 2, step 3), and that the clear cover is fully screwed on right up to the seal, which must be correctly positioned.
FR
INSTALLATION. Le module RF est parfaitement étanche et fonctionne même immergé de façon permanente dans de l'eau jusqu'à un mètre de
profondeur (degré de protection IP68). Il peut être installé à l'intérieur et dans un regard enterré. A n de garantir son herméticité, il est nécessaire de
veiller à ce que le module de commande soit aligné et inséré dans le guide prévu à cet e et (image 2 étape 3) et que le couvercle transparent soit
parfaitement vissé jusqu'au fond avec le joint d'étanchéité bien positionné dans son logement.
DE
INSTALLATION. Das RF Steuermodul ist perfekt abgedichtet und auch dauerhaft unter Wasser in einer Tiefe von bis zu einem Meter funktionstüchtig
(Schutzklasse IP 68). Es kann sowohl innerhalb als auch außerhalb von Schächten installiert werden. Zum Gewährleisten seiner Dichtheit muss das
Steuermodul in die entsprechende Führung eingesetzt und an dieser ausgerichtet sein (Bild 2 Schritt 3); außerdem muss die transparente Abdeckung
perfekt, bis zum Anschlag aufgeschraubt werden und ihre Dichtung korrekt in ihrem Sitz positioniert sein.
ES
INSTALACIÓN. El módulo RF es perfectamente estanco y funciona aunque siempre esté sumergido en agua hasta un metro de profundidad (grado de
protección IP68). Se puede instalar al aire libre o en una arqueta. Para garantizar su hermeticidad, es necesario asegurarse de que el módulo de mando
esté alineado e insertado en la guía correspondiente (imagen 2 paso 3) y que la tapa transparente esté perfectamente enroscada a fondo con la junta de
estanqueidad bien asentada en su alojamiento.
1
max 1 m
Per Modulo RF (codice): - For RF module (code): - Pour Module RF (code): - Für RF Steuermodul (Art.): - Para Módulo RF (código):

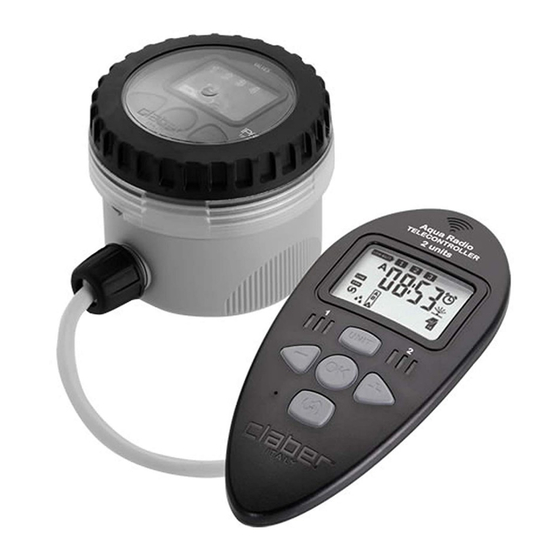

MODULO RF
DE
Benuttzzerrhandbucch
ES
Guía de uso
OK!
8321
2
4
2
1
3
1
