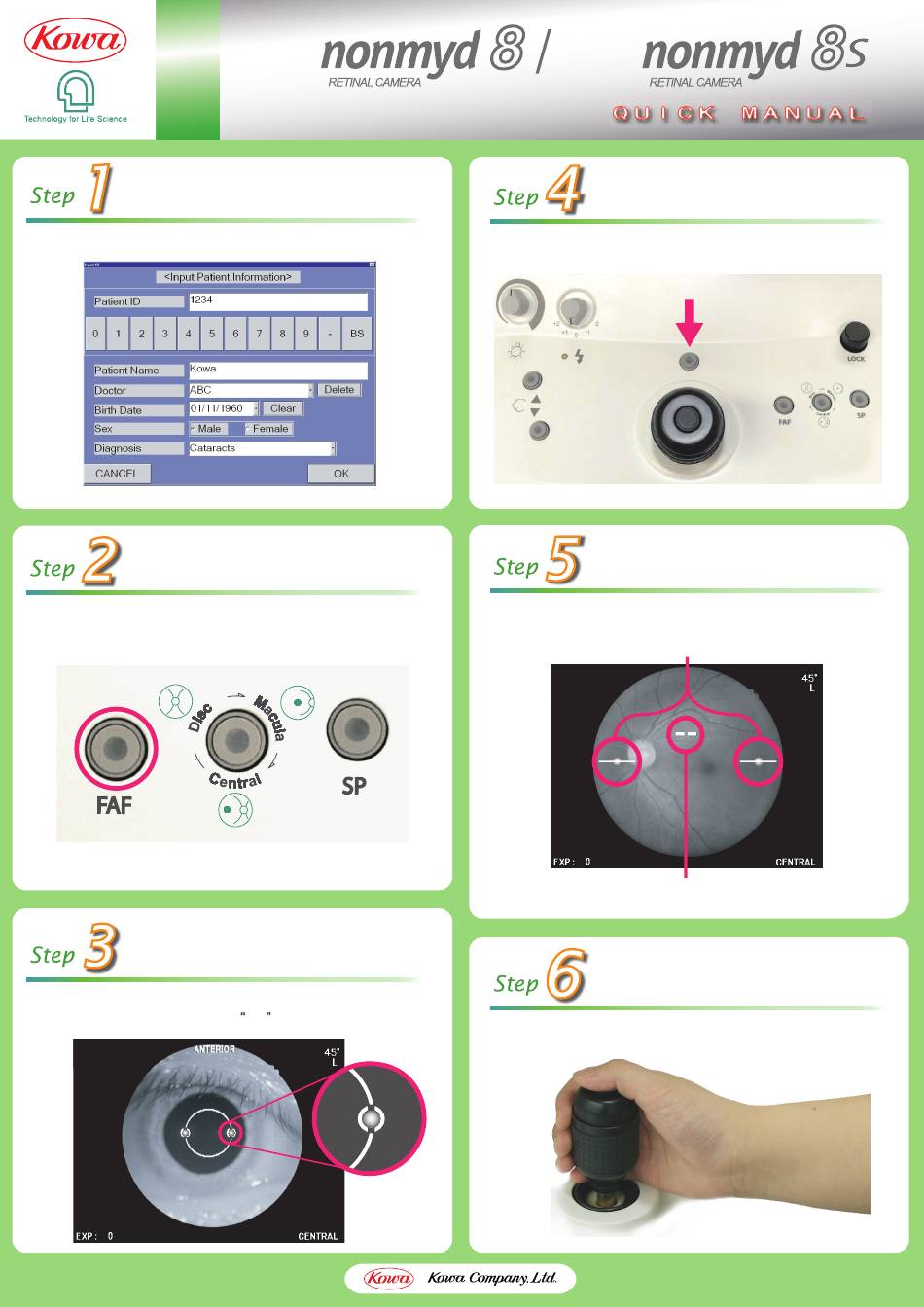

Inputting information
Launch filing software and enter the patient information.
Selecting
 a photography mode
Set a photography mode COLOR/FAF.
 
 FAF button OFF ― COLOR
  FAF button ON
― FAF (KOWA nonmyd 8 only)

* When selecting mosaic photography mode, please
  refer to reverse side.
Anterior
       segment alignment
Align the left and right working dots to be positioned in
two pairs of round brackets  (  ) .
COLOR
KOWA
KOWA
Switching to
     retinal observation
Press the anterior segment button to switch to retinal
observation. (The light is OFF)
Retinal alignment
① Move the optical component alightly so that the left
    and right working dots are overlapping the horizontal
    bars and the dots become the smallest.
COLOR
② Rotate the focusing knob so that two focus bars are
    aligned next to each other horizontally.
Pho
Photography
Press the shutter bu
Press the shutter button to photograph.
