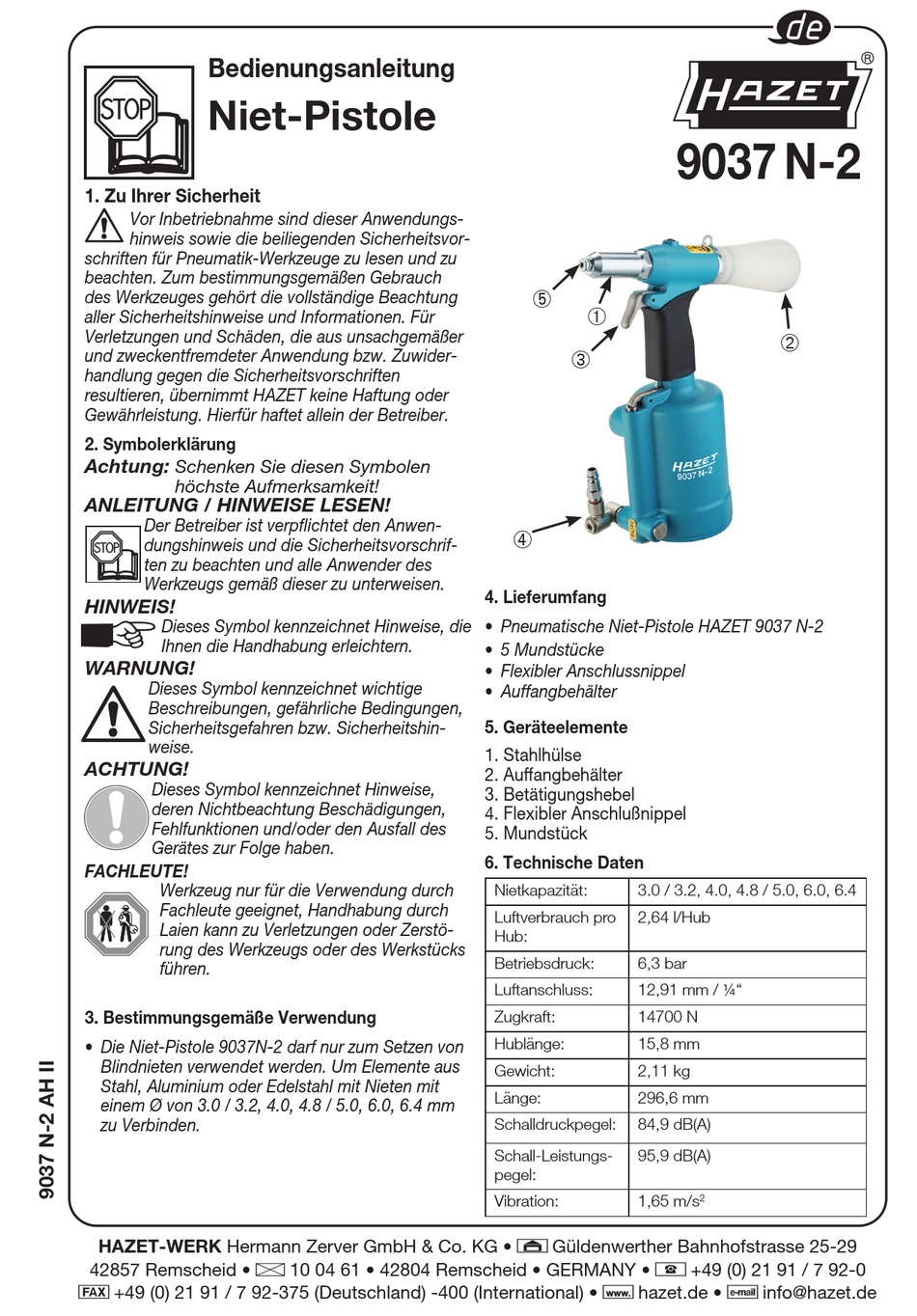

Hazet 9037 N-2 Operating Instructions Manual

Bedienungsanleitung
Niet-Pistole
1. Zu Ihrer Sicherheit
Vor Inbetriebnahme sind dieser Anwendungs-
hinweis sowie die beiliegenden Sicherheitsvor-
schriften für Pneumatik-Werkzeuge zu lesen und zu
beachten. Zum bestimmungsgemäßen Gebrauch
des Werkzeuges gehört die vollständige Beachtung
aller Sicherheitshinweise und Informationen. Für
Verletzungen und Schäden, die aus unsachgemäßer
und zweckentfremdeter Anwendung bzw. Zuwider-
handlung gegen die Sicherheitsvorschriften
resultieren, übernimmt HAZET keine Haftung oder
Gewährleistung. Hierfür haftet allein der Betreiber.
2. Symbolerklärung
Achtung:
Schenken Sie diesen Symbolen
höchste Aufmerksamkeit!
ANLEITUNG / HINWEISE LESEN!
Der Betreiber ist verpflichtet den Anwen-
dungshinweis und die Sicherheitsvorschrif-
ten zu beachten und alle Anwender des
Werkzeugs gemäß dieser zu unterweisen.
HINWEIS!
Dieses Symbol kennzeichnet Hinweise, die
Ihnen die Handhabung erleichtern.
WARNUNG!
Dieses Symbol kennzeichnet wichtige
Beschreibungen, gefährliche Bedingungen,
Sicherheitsgefahren bzw. Sicherheitshin-
weise.
ACHTUNG!
Dieses Symbol kennzeichnet Hinweise,
deren Nichtbeachtung Beschädigungen,
Fehlfunktionen und/oder den Ausfall des
Gerätes zur Folge haben.
FACHLEUTE!
Werkzeug nur für die Verwendung durch
Fachleute geeignet, Handhabung durch
Laien kann zu Verletzungen oder Zerstö-
rung des Werkzeugs oder des Werkstücks
führen.
3. Bestimmungsgemäße Verwendung
• Die Niet-Pistole 9037N-2 darf nur zum Setzen von
Blindnieten verwendet werden. Um Elemente aus
Stahl, Aluminium oder Edelstahl mit Nieten mit
einem Ø von 3.0 / 3.2, 4.0, 4.8 / 5.0, 6.0, 6.4 mm
zu Verbinden.
HAZET-WERK Hermann Zerver GmbH & Co. KG •
42857 Remscheid • } 10 04 61 • 42804 Remscheid • GERMANY •
+49 (0) 21 91 / 7 92-375 (Deutschland) -400 (International) •
\
➄
➀
➂
➃
4. Lieferumfang
• Pneumatische Niet-Pistole HAZET 9037 N-2
• 5 Mundstücke
• Flexibler Anschlussnippel
• Auffangbehälter
5. Geräteelemente
1. Stahlhülse
2. Auffangbehälter
3. Betätigungshebel
4. Flexibler Anschlußnippel
5. Mundstück
6. Technische Daten
Nietkapazität: 3.0 / 3.2, 4.0, 4.8 / 5.0, 6.0, 6.4
Luftverbrauch pro 2,64 l/Hub
Hub:
Betriebsdruck: 6,3 bar
Luftanschluss: 12,91 mm / ¼"
Zugkraft: 14700 N
Hublänge: 15,8 mm
Gewicht: 2,11 kg
Länge: 296,6 mm
Schalldruckpegel: 84,9 dB(A)
Schall-Leistungs- 95,9 dB(A)
pegel:
Vibration: 1,65 m/s
