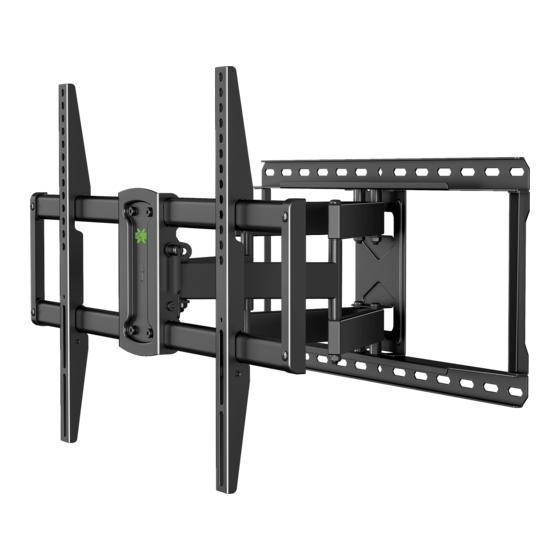

- Page 1 XML025-03 INSTRUCTION MANUAL(P1-P17) Bedienungsanleitung(P18-P33) For 37-90" TV If you have any questions along the way, just message to us. We’re ready to help! DE-C0...
- Page 2 CAUTION: PLEASE READ ENTIRE MANUAL PRIOR TO USE AND SAVE THESE INSTRUCTIONS Before getting started, let’s check below lists to make sure it is just right for you! MAX:600mm/23.62" (MIN:200mm/7.87") Check your TV VESA is within No? This mount is NOT compatible. Min and Max size MAX:400mm/15.75"...
- Page 3 Dimensions TV INTERFACE 200mm [7.87in] 15mm [0.59in] 400mm [15.75in] 600mm [23.62in] WALL PLATE TOP VIEW - EXTENDED SIDE VIEW - EXTENDED 203.2mm [8.00in] [0.35in] +5° 245mm [9.65in] 422mm [16.61in] -15° 406.4mm [16.00in] 609.6mm [24.00in] FULLY ASSEMBLED MOUNT TOP VIEW - RETRACTED SIDE VIEW - EXTENDED 679mm [26.73in]...
-
Page 4: Parts And Hardware
Parts and Hardware WARNING: This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged item to your dealer; contact Customer Service. - Page 5 Parts and Hardware for STEP 2 Lag Bolt Wall Plate Unit For concrete wall installations ONLY CAUTION: Do not use in drywall or wood Concrete Wall Anchor 4pcs M6x16mm Bolt Allen Key Mounting template Level x1 609.6mm(24") 406.4mm(16") 203.2mm(8") Velcro x3...
-
Page 6: Step 1 Attach Brackets To Tv
STEP 1 Attach Brackets to TV 1-1 Select TV Screws... - Page 7 1-2 Figure out the suitable position of brackets HIGH MOUNTING HOLES LOW MOUNTING HOLES TV BRACKETS MUST BE LEVEL INSTALL UP/DOWN IF NEEDED...
- Page 8 1-4 Attach the TV Plate 1-3 Need Spacer? No, choose suitable screws and washers. Yes, choose suitable screws, washers and spacers. Tips: If you need to combine M6/M8(c/e/f) screws with 2.5mm spacers( i ), you have to remove the inner circle.
- Page 9 STEP 2A Attach Wall Plate to Wall Wood Stud Option CAUTION: Avoid potential personal injury or property damage! ● Drywall covering the wall, must not exceed 5/8 in. (16 mm) ● Minimum wood stud size: common 2 x 4 in. (51 x 102 mm) nominal 1½ x 3½ in. (38 x 89 mm) ●...
- Page 10 3. Drill pilot holes using a 7/32 in. (5.5 mm) diameter drill bit. IMPORTANT: Pilot holes must be drilled to a depth of 2.9 in. (74 mm). Be sure to drill into the center of the studs. 4. Install wall plate using four lag bolts .
- Page 11 STEP 2B Attach Wall Plate to Solid Concrete Wall CAUTION: Avoid potential personal injury or property damage! ● Mount the wall plate assembly directly onto the concrete surface ● Minimum solid concrete thickness: 8 in. (203 mm) 1. Position the mounting template on the wall at your desired height. Level the wall plate and mark the hole locations.
- Page 12 3. Insert four anchors. CAUTION: Be sure the anchors are seated flush with the concrete surface. 4. Insert wall plate using four lag bolts . Tighten the lag bolts only until they are pulled firmly against the wall plate. CAUTION: Improper use could reduce the holding power of the lag bolt. DO NOT over-tighten the lag bolts.
- Page 13 STEP 3 Wall Plate lnstallation lntegrity Test Before hanging TV, please try to pull the mount to make sure that it has been assembled on the wall tightly.
- Page 14 STEP 4 Hang and Secure TV to Wall Plate Hang TV/bracket assembly onto wall plate, wrap clips on bracket around extension arms and tighten them using bolts...
- Page 15 STEP 5 Adjustments 5-1 TV leveling adjustment (±4°): Loosen 4 leveling bolts on the rear of TV plate by maximum 2 turns, adjust to level, and retighten to secure. ±4° Loosen Tighten...
- Page 16 5-2 Tilting angle adjustment (+5°/-15°) ： Loosen handle and tilting bolt, adjust TV to your desired position, then tighten handle and tilting bolt. Put the handle level when finish. Tighten Handle Loosen +5° +5° -15° Tilting bolts Tilting bolts -15° Tighten Tighten Loosen...
- Page 17 5-3 Cables manage: Manage TV cables orderly and guide them through the velcros. Velcro...
- Page 18 VORSICHT:Bitte lesen Sie vor der Verwendung das gesamte Handbuch und speichern Sie diese Anweisungen Bevor Sie beginnen, überprüfen Sie die folgenden Listen, um sicherzustellen, dass sie genau für Sie geeignet sind MAX:600mm/23.62" (MIN:200mm/7.87") Überprüfen Sie, ob sich Ihr Fernseher Nein Diese Halterung ist NICHT kompatibel.
- Page 19 Produktabmessungen TV SCHNITTSTELLE 200mm [7.87in] 15mm [0.59in] 400mm [15.75in] 600mm [23.62in] WAND PLATTE SEITENANSICHT - ERWEITERT DRAUFSICHT - ERWEITERT 203.2mm [8.00in] [0.35in] +5° 245mm [9.65in] 422mm [16.61in] -15° 406.4mm [16.00in] 609.6mm [24.00in] VOLL MONTIERTE MONTAGE DRAUFSICHT - EINGEFAHREN SEITENANSICHT - ERWEITERT 679mm [26.73in] 420mm...
- Page 20 Teile und Hardware WARNUNG: Dieses Produkt enthält kleine Gegenstände, die beim Verschlucken eine Erstickungsgefahr darstellen können. Vergewissern Sie sich vor Beginn der Montage, dass alle Teile enthalten und unbeschädigt sind. Wenn Teile fehlen oder beschädigt sind, senden Sie den beschädigten Artikel nicht an Ihren Händler zurück. Wenden Sie sich an den Kundendienst. Verwenden Sie niemals beschädigte Teile! HINWEIS: Es wird nicht die gesamte enthaltene Hardware verwendet.
- Page 21 Teile und Hardware für SCHRITT 2 Wandplatte Zugbolzen Nur für Betonwandinstallationen VORSICHT:Nicht in Trockenbau oder Holz verwenden Betonwandanker 4St M6x16mm Bolzen Inbusschlüssel Montageschablone Niveau x1 609.6mm(24") 406.4mm(16") Klettverschluss x3 203.2mm(8")
- Page 22 SCHRITT 1 Befestigen Sie die Halterungen am Fernseher 1-1Wählen Sie die TV-Schrauben...
- Page 23 1-2 Finden Sie die geeignete Position der Klammern heraus Niedrige Befestigungsbohrungen Höhere Befestigungsbohrungen Nach oben / unten installieren wenn nötig TV-HALTERUNGEN MÜSSEN STUFE SEIN...
- Page 24 1-4 Bringen Sie die TV-Platte an 1-3 Brauche Abstandhalter? Nein, wählen Sie geeignete Schrauben und Unterlegscheiben Nein! Ja, wählen Sie geeignete Schrauben, Unterlegscheiben und Abstandshaltern. Tipps: Wenn Sie M6/M8 (c/e/f) Schrauben mit 2,5mm Abstandshaltern (i) kombinieren müssen, müssen Sie den inneren Kreis entfernen.
- Page 25 SCHRITT 2A Befestigen Sie die Wandplatte an der Wand VORSICHT: Vermeiden Sie mögliche Personen- oder Sachschäden! ● Trockenbau, der die Wand bedeckt, darf 16 mm (5/8 in.) Nicht überschreiten. ● Mindestgröße der Holzpfosten: üblich 51 x 102 mm (2 x 4 in) nominal 38 x 89 mm (1½ x 3½ in). ●...
- Page 26 3. Bohren Sie Pilotlöcher mit einem Bohrer mit einem Durchmesser von 5.5 mm (7/32 in). WICHTIG: Pilotlöcher müssen bis zu einer Tiefe von 74 mm (2.9 in.) gebohrt werden. Achten Sie darauf, in die Mitte der Bolzen zu bohren. 4. Installieren Sie die Wandplatte mit Zugbolzen .
- Page 27 SCHRITT 2B Befestigen Sie die Wandplatte an einer massiven Betonwand VORSICHT: Vermeiden Sie mögliche Personen-oder Sachschäden! ● Montieren Sie die Wandplattenbaugruppe direkt auf der Betonoberfläche ● Mindeststärke des Vollbetons: 203 mm (8 in). 1. Positionieren Sie die Montageschablone in der gewünschten Höhe an der Wand. Richten Sie die Montageschablone aus und markieren Sie die Lochpositionen.
- Page 28 3. Setzen Sie die Betonwandanker ein. VORSICHT: Stellen Sie sicher, dass die Betonwandanker bündig mit der Betonoberfläche sitzen. 4. Setzen Sie dieWandplatte mit Zugbolzen . Ziehen Sie die Zugbolzen nur so lange an, bis sie fest an der Wandplatte anliegen. VORSICHT: Eine unsachgemäße Verwendung kann die Haltekraft des Zugbolzens verringern.
- Page 29 SCHRITT 3 lntergrity-Test zur lnstallation der Wandplatte Versuchen Sie vor dem Aufhängen des Fernsehgeräts, an der Halterung zu ziehen, um sicherzustellen, dass sie fest an der Wand montiert ist .
- Page 30 SCHRITT 4 H ängen Sie den Fernseher auf und befestigen Sie ihh an der Wandplatte Hängen Sie die TV-Halterung an die Wandplatte, wickeln Sie die Clips an der Halterung um die Verlängerungsarme und ziehen Sie sie mit Bolzen fest.
- Page 31 SCHRITT 5 Anpassungen 5-1 TV-Niveauregulierung (±4°): Lösen Sie 4 Nivellierbolzen an der Rückseite der TV-Platte um maximal 2 Umdrehungen, stellen Sie sie auf Nivellierung ein und ziehen Sie sie zur Sicherung wieder fest. ±4° Lösen Festigen...
- Page 32 5-2 Neigungswinkeleinstellung (+5°/-15°) ： Lösen Sie den Griff und die Kippbolzen, stellen Sie das Fernsehgerät auf die gewünschte Position ein und ziehen Sie den Griff und die Kippbolzen fest. Festigen Griff Lösen +5° +5° -15° Kippbolzen Kippbolzen -15° Festigen Festigen Lösen Lösen...
- Page 33 5-3 Kabel verwalten: Verwalten Sie die TV-Kabel ordnungsgemäß und führen Sie sie durch die Klettverschlüsse. Klettverschlüsse...
