PROEL STRWIFI User Manual

PROEL STRWIFI User Manual

Wi-fi audio streamer
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
STRWIFI
WI-FI Audio Streamer
USER'S MANUAL
MANUALE D'USO
ENGLISH
ITALIANO

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the STRWIFI and is the answer not in the manual?

Questions and answers

Summary of Contents for PROEL STRWIFI

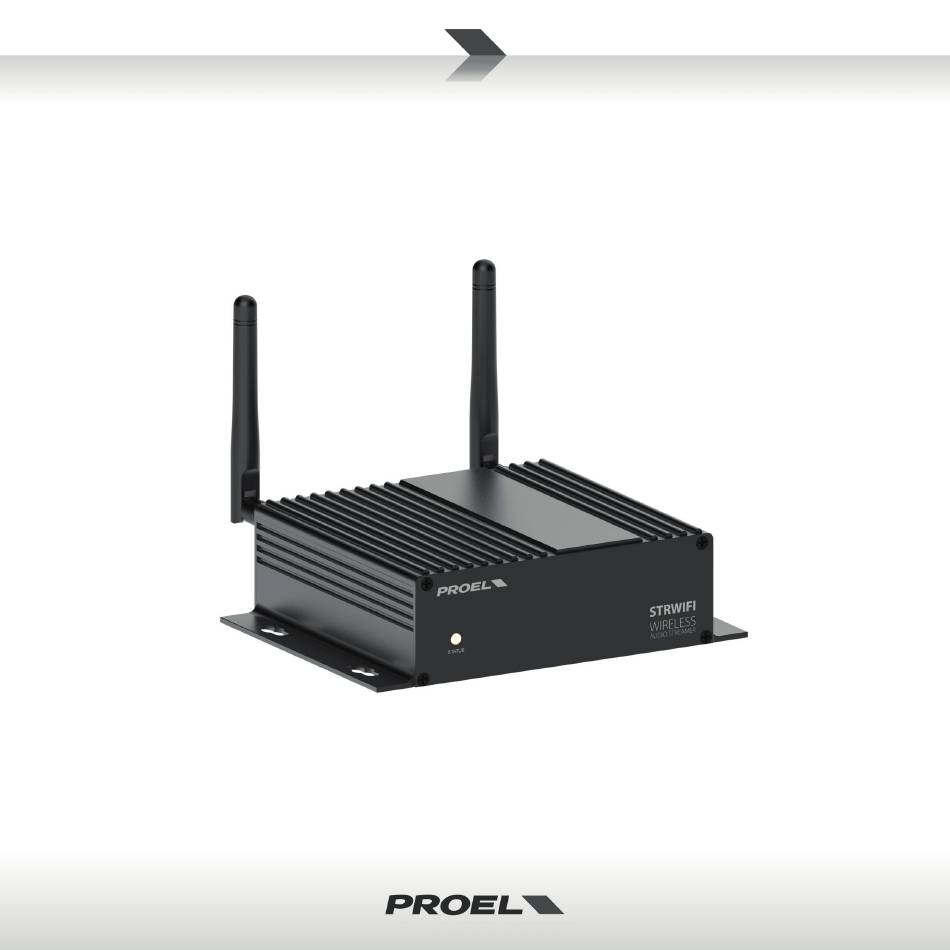

  • Page 1 STRWIFI WI-FI Audio Streamer USER’S MANUAL MANUALE D’USO ENGLISH ITALIANO...

  • Page 3: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS Watch for these symbols: The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulat- ed “dangerous voltage” within the product’s enclosure, that may be of sufficient magnitude to constitute a risk of electric shock to persons.

  • Page 4: Disposal Of Old Electrical & Electronic Equipment

    CONDITIONS OF USE Proel do not accept any liability for damage caused to third parties due to improper installation, use of non-original spare parts, lack of maintenance, tampering or improper use of this product, including disregard of ascertainable and applicable safety standards. Proel strongly recommends that this apparatus must be installed taking into consideration all current National, Federal, State and Local regulations.
  • Page 5 Index 1. Introduction ................................6 2. What's in the Box ..............................6 3. Main Features ................................7 4. Specification ................................8 5. Interface ................................... 9 6. Connection Diagram ............................... 11 7. 4STREAM APP ................................. 11 7.1 4Stream App Download .............................11 7.2 Connection ................................12 7.2.1 First time use: WIFI Setup ..........................

  • Page 6: What's In The Box

    STRWIFI is a high-end audio streaming receiver with network and Bluetooth connectivity. Applying STRWIFI to a P.A. system will enable you to stream music from your smart device, USB, NAS or streaming services, such as Spotify, Tidal or Qobuz in high resolution by 4STREAM App, AirPlay, Bluetooth or other third party compatible apps.

  • Page 7: Main Features

    3. Main Features • Streaming music via ETHERNET network (WIFI and WIRED) with no distance limitation or thru BLUETOOTH 5.0 up to 15 meters. • High quality music streaming with sample rate decoding up to 192kHz, 24bit. • Supports streaming source from online services, smart device memory, USB pen drive, NAS, BLUETOOTH and line in.

  • Page 8: Specification

    4. Specification DC Input DC 12V/1A Analogue Audio Input RCA 2V RMS Digital Audio Input S/PDIF Optical Analogue Audio Output RCA, Subwoofer Digital Audio Output S/PDIF Coaxial, Optical I/O Interface Trigger Output USB Storage Drive connection Ethernet RJ45 LED Indicator Display Status Short press to switch input mode, Press twice to reset WiFi/BT, Press 3 times to Reset Button...
  • Page 9 5. Interface...
  • Page 10 STATUS: this LED shows the device INPUT mode by means of its colour. WHITE: WIFI & NETWORK mode Flashing fast: device is booting Flashing slow: waiting for WiFi connection (pairing mode) Solid: WiFi is connected BLUE: BLUETOOTH mode Flashing slow: waiting for Bluetooth connection (pairing mode) Solid: Bluetooth is connected PURPLE: OPTICAL IN mode GREEN: ANALOGUE LINE IN mode...

  • Page 11: Connection Diagram

    6. Connection Diagram Sound source with Active Subwoofer to Sound System to Sound System with Digital Audio Audio RCA output with RCA input with Audio RCA input Coax/Optical input Smart Phone Smart Tablet Smart Phone Smart Tablet Sound source with Digital Audio Optical output Windows PC...
  • Page 12 2) Download the 4Stream APP from Google Play Store or Apple App Store. 3) Move the STRWIFI device in the WIFI range of the router. In places with many WIFI networks we suggest to get close to the router of your network for the first configuration.
  • Page 13 RESET again to reset the connection. * If you have setup router connection before, the device will auto connect to that router. There is another way to setup the STRWIFI 1) Plug in the power cable while pressing the RESET button.
  • Page 14 2) Download the 4STREAM APP from Google Play Store or Apple App Store. 3) Plug in the wired cable to the RJ45 Ethernet. Note: the mobile device and the STRWIFI must be in the same network. 4) Plug in the power cable.
  • Page 15 7.3 4STREAM app features 7.3.1 Device settings Rename: changes the device name. Speaker info: displays device information like IP address, Mac address, SSID, firmware version, factory reset, etc. Alarm Clock: setups up to 4 different alarm clocks with music of your choice.
  • Page 16 7.3.2 To play local storage music In the application, choose "Browse" on bottom, then scroll on "My library" "My Music" and choose the songs you want to play from your Phone, Tablet or USB Disk. 7.3.3 To play music from a NAS home server using DLNA In the application choose "Browse"...
  • Page 17 Choose the BLUETOOTH mode in the application or using RESET button: the LED will change to blue. Open the BLUETOOTH menu in your mobile device and pair it to the STRWIFI (see 7.2.3). Play audio from your mobile device. 7.3.6 To use OPTICAL IN mode Choose the Optical mode in the application or using RESET button: the LED will change to purple.

  • Page 18: Streaming Services

    7.4 Streaming Services To use the online streaming services iHeartRadio, Spotify, Tidal, Qobuz and Deezer you may need to register an account at the service provider platform. With "Manage Music Services" you can show or hide the services from the list.
  • Page 19 You will find the STRWIFI_XXXX in the device list on the Spotify application and choose the device you want to play. * Note: one Spotify account can only stream to one device at a time. 7.4.2 AirPlay The STRWIFI supports AirPlay. From the iOS device you can choose the AirPlay "STRWIFI_XXXX" to listen your music.
  • Page 20 7.5 Multiroom and Multizone Users can group multiple rooms and zones on the application. For example, you can group devices 1, 2 and 3 to play the same music in sync, or group device 1 as zone A and devices 2 and 3 as zone B, and play different music in zones A and B. 12 is the maximum number for rooms, while 8 zones are recommended.
  • Page 21 7.5.1 Add / Remove Device to Multiroom In order to add a device to multiroom function, click on the mark of the device you want to be the master device. A list of available devices will pop out and you can select the device you want to add as slave device. Click the DONE button when finished.

  • Page 22: Restore Factory Setting

    7.7 Preset There are 10 Preset buttons available in the app. Users can preset playlists in the application (only the lists with speaker icon preset), from 1~10 for example. Then when you press button 1 on the app, the preset list 1 will play. * Note: Only WEB Radio and WiFi playlist can be used on preset buttons.

  • Page 23: Firmware Update

    8.1 To Play Music From iTunes on Mac and Windows PC STRWIFI can stream audio sources from local storage, media library in Mac and Windows PC and online services from iTunes. Users can easily play and switch music, control volume and group or ungroup the audio devices with AirPlay.
  • Page 24 8.2 To Play Music From Windows PC via Foobar2000 STRWIFI supports UPnP protocol, so with the popular Foobar2000 software, you can play music from Windows PC to STRWIFI. Please follow the steps below: 1. Download the Foobar2000 and install it. (link: https://www.foobar2000.org/download).

  • Page 26: Web Interface

    9. Web Interface You can access the web interface by entering the IP address of the STRWIFI to a web browser. Note: you can find the device IP address by clicking on device setup icon, then select Speaker Info. 9.1 Playback Interface...

  • Page 27: Web Interface Menu

    9.2 Web Interface Menu On the left side of Playback Interface page you can find three buttons. To access these features you need to enter a password (default = admin: see also 9.4). INPUT SOURCE Clicking on this button you can change the input source of the device.

  • Page 28: Audio Settings

    12-13. 1. After power up the device, connect your mobile/PC WiFi to the device SSID: STRWIFI. 2. In the web browser input 10.10.10.254 (this is the default IP address when there is no network being setup).

  • Page 29: Importanti Istruzioni Di Sicurezza

    IMPORTANTI ISTRUZIONI DI SICUREZZA Fai attenzione a questi simboli: Il simbolo del fulmine con freccia all'interno di un triangolo equilatero avverte l'utente della presenza di “voltaggio pericoloso” all'interno del prodotto, che possono essere di intensità sufficiente a costituire un rischio di folgorazione per le persone. Il punto esclamativo all'interno di un triangolo equilatero avverte l'utente della presenza di importanti istruzioni operative e di manutenzione (assistenza) nella documentazione che accompagna l'apparecchio.

  • Page 30: Dichiarazione Di Conformità

    CONDIZIONI DI UTILIZZO Proel non si assume alcuna responsabilità per danni causati a terzi a causa di installazione impropria, uso di ricambi non originali, mancanza di manutenzione, manomissione o uso improprio di questo prodotto, incluso il mancato rispetto di standard di sicurezza accertabili e appli- cabili.
  • Page 31 Indice 1. Introduzione ................................32 2. Contenuto della confezione ............................ 32 3. Caratteristiche Principali ............................33 4. Specifiche ................................34 5. Interfaccia ................................35 6. Diagramma Connessioni ............................37 7. 4STREAM APP ................................. 37 7.1 Scaricare l'APP 4Stream .............................37 7.2 Connessioni ...............................38 7.2.1 Primo utilizzo: configurazione WIFI .......................38 7.2.2 Primo utilizzo, configurazione RETE CABLATA ....................40 7.2.3 BLUETOOTH ..............................

  • Page 32: Contenuto Della Confezione

    STRWIFI è un ricevitore di streaming audio high-end con connettività di rete e Bluetooth. Applicando STRWIFI ad un sistema P.A. sarà possibile riprodurre musica in streaming da dispositivo smart, USB, NAS o da altri servizi di streaming, come Spotify, Tidal o Qobuz in alta risoluzione tramite l'app 4STREAM, AirPlay, Bluetooth o altre app compatibili di terze parti.

  • Page 33: Caratteristiche Principali

    3. Caratteristiche Principali • Musica in streaming tramite rete ETHERNET (WIFI e CAVO) senza limiti di distanza o tramite BLUETOOTH 5.0 fino a 15 metri. • Streaming musicale di alta qualità con frequenza di campionamento fino a 192 kHz, 24 bit. •...
  • Page 34 4. Specifiche Alimentazione DC DC 12V/1A Ingresso Audio Analogico RCA 2V RMS Ingresso Audio Digitale S/PDIF Ottico Uscita Audio Analogico RCA, Subwoofer Uscita Audio Digitale S/PDIF Coassiale, Ottica Interfacce I/O Uscita Trigger Per collegare un dispositivo di memoria USB Ethernet RJ45 Indicatore LED Visualizzatore Stato...
  • Page 35 5. Interfaccia...
  • Page 36 STATUS: questo LED indica la modalità INGRESSO del dispositivo tramite il suo colore. BIANCO: modalità WIFI & NETWORK Lampeggio rapido: il dispositivo si sta avviando Lampeggio lento: in attesa della connessione WiFi (pairing mode) Fisso: WiFi connesso BLUE: modalità BLUETOOTH Lampeggio Lento: in attesa della connessione Bluetooth (pairing mode) Fisso: Bluetooth connesso VIOLA: modalità...
  • Page 37 6. Diagramma Connessioni Sorgente con uscita Subwoofer Attivo Sistema Sonoro con Sistema Sonoro con ingresso Audio Digitale Audio RCA con ingresso RCA ingresso Audio RCA Coassiale/Ottico Smart Phone Smart Tablet Smart Phone Smart Tablet Sorgente con uscita Audio Digitale Ottica Windows PC iMAC Windows PC...
  • Page 38 2) Scarica l'APP 4Stream da Google Play Store o Apple App Store. 3) Tieni il dispositivo STRWIFI nella portata WIFI del router. In luoghi con molte reti WIFI suggeriamo di avvicinarsi al router della propria rete per la prima configurazione.
  • Page 39 RESET per ripristinare la connessione. * Se hai già impostato la connessione al router, il dispositivo si connetterà automaticamente a quel router. C'è un altro modo per configurare STRWIFI 1) Collega il cavo di alimentazione mentre si preme il pulsante RESET.
  • Page 40 1) Assicurati che il tuo cellulare o tablet sia connesso alla tua rete Wi-Fi tramite 2.4G. 2) Scarica l'APP 4STREAM da Google Play Store o Apple App Store. 3) Collega il cavo cablato al connettore RJ45. NOTA: il dispositivo mobile e l’STRWIFI devono essere nella stessa rete. 4) Collega il cavo di alimentazione.
  • Page 41 7.3 Funzionalità dell'app 4STREAM 7.3.1 Impostazioni del dispositivo Rename: cambia il nome del dispositivo. Speaker info: visualizzare informazioni sul dispositivo come IP address, Mac address, SSID, firmware version, factory reset, etc. Alarm Clock: imposta fino a 4 diverse sveglie con musica a tua scelta. Preset Content: 10 Pulsanti contenuti preimpostati.
  • Page 42 7.3.2 Per riprodurre musica da archivio locale Nell’applicazione, scegli "Browse" in basso, quindi scorri su "My library" "My Music" e scegli i brani che desideri riprodurre dal tuo telefono, tablet o disco USB. 7.3.3 Per riprodurre musica da un server NAS personale utilizzando DLNA Nell’applicazione, scegli "Browse"...
  • Page 43 7.3.5 Per utilizzare la modalità BLUETOOTH Scegli la modalità BLUETOOTH nell’applicazione o utilizzando il pulsante RESET: il LED diventerà blu. Apri il menu BLUETOOTH nel dispositivo mobile e abbinalo a STRWIFI (vedi 7.2.3). Riproduci l’audio dal dispositivo mobile. 7.3.6 Per utilizzare la modalità OPTICAL IN Scegli la modalità...
  • Page 44 7.4 Servizi in Streaming Per utilizzare i servizi di Streaming online iHeartRadio, Spotify, Tidal, Qobuz e Deezer potrebbe essere necessario registrare un account sulla piattaforma del fornitore di servizi. Con "Manage Music Services" puoi mostrare o nascondere i servizi dall’elenco.
  • Page 45 Troverai STRWIFI_XXXX nell’elenco dei dispositivi sull’applicazione Spotify: scegli il dispositivo che desideri riprodurre. * Nota: un account Spotify può eseguire lo streaming solo su un dispositivo alla volta. 7.4.2 AirPlay STRWIFI supporta AirPlay. Dal dispositivo iOS puoi scegliere AirPlay STRWIFI_XXXX per ascoltare la tua musica.
  • Page 46 7.5 Multiroom e Multizone E’ possibile raggruppare più stanze e zone nell’applicazione. Ad esempio, puoi raggruppare i dispositivi 1, 2 e 3 per riprodurre la stessa musica in sincronia oppure raggruppare il dispositivo 1 come zona A e i dispositivi 2 e 3 come zona B e riprodurre musica diversa nelle zone A e B.
  • Page 47 7.5.1 Aggiungi/Rimuovi dispositivo in Multiroom Per aggiungere un dispositivo alla funzione multiroom, fai clic sul segno del dispositivo che si desidera sia il dispositivo principale. Apparirà un elenco di dispositivi disponibili e potrai selezionare il dispositivo che desideri aggiungere come dispositivo collegato. Fai clic sul pulsante “Completato”...

  • Page 48: Ripristina Le Impostazioni Di Fabbrica

    7.7 Preset Ci sono 10 pulsanti Preset disponibili nell’app. Gli utenti possono impostare le playlist nell’applicazione (possono essere impostate solo le liste con l’icona dell’altoparlante), ad esempio da 1 a 10. Quindi quando si preme il pulsante 1 nell’app, verrà riprodotto l’elenco impostato nel preset 1.

  • Page 49: Aggiornamento Del Firmware

    8.1 Per riprodurre musica da iTunes su Mac e PC Windows STRWIFI può eseguire lo streaming di sorgenti audio dalla memoria locale, libreria multimediale su Mac e PC Windows e servizi online tramite iTunes. E’ possibile riprodurre e cambiare musica, controllare il volume e raggruppare o separare dei dispositivi audio...
  • Page 50 8.2 Per riprodurre musica da PC Windows tramite Foobar2000 STRWIFI supporta il protocollo UPnP, quindi con il popolare software Foobar2000 puoi riprodurre musica da PC Windows su STRWIFI. Si prega di seguire i passaggi seguenti: 1. Scarica Foobar2000 e installalo. (link: https://www.foobar2000.org/download).

  • Page 52: Interfaccia Web

    9. Interfaccia web È possibile accedere all’interfaccia web inserendo l’indirizzo IP di STRWIFI in un browser. Nota: è possibile trovare l’indirizzo IP del dispositivo facendo clic sull’icona di configurazione del dispositivo nell’app, quindi selezionare Informazioni sull’altoparlante. 9.1 Interfaccia di riproduzione Dall’interfaccia di riproduzione è...
  • Page 53 9.2 Web Interface Menu Sul lato sinistro della pagina dell’interfaccia di riproduzione si trovano tre pulsanti. Per accedere a queste funzioni è necessario inserire una password (default = admin: vedi anche 9.4). INPUT SOURCE Facendo clic su questo pulsante è possibile modificare la sorgente di ingresso del dispositivo.
  • Page 54 38-39. 1. Dopo aver acceso il dispositivo, collegare il WiFi del cellulare/PC all’SSID del dispositivo: STRWIFI. 2. Nel browser Web inserire 10.10.10.254 (questo è l’IP predefinito quando non è in corso la configurazione di una rete).
  • Page 56 PROEL S.p.A. (World Headquarters - Factory) Via alla Ruenia 37/43 64027 Sant’Omero (Te) – Italy Tel: +39 0861 81241 Fax: +39 0861 887862 www.proel.com...
