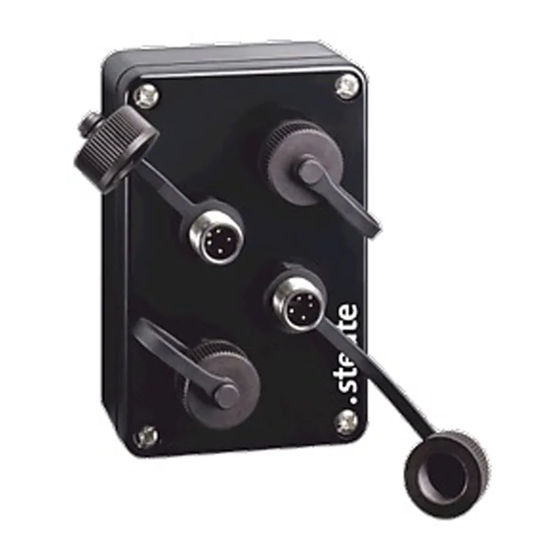

RF I/O SW868/SW915/SW917/SW922-4E-2,2Ah
//
Montage- und Anschlussanleitung / Funk-Universalsender
Mounting and wiring instructions / Wireless universal transmitter
Instructions de montage et de câblage / Emetteur universel sans fil
Istruzioni di montaggio e collegamento / Trasmettitore universale wireless
Instruções de montagem e instalação / Transmissor universal sem fio
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Zielgruppe: autorisiertes Fachpersonal.
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den
Maschinenhersteller geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
1 Gerät, 1 Batterie*, 1 Montage- und Anschlussanleitung, Kartonage.
* Batterie nicht in allen Varianten enthalten. Weitere Informationen
siehe Abschnitt »Batterie«.
Bestimmungsgemäßer Gebrauch
Das Gerät dient der Funkübermittlung von Schaltinformationen.
Befestigung und Anschluss
Das Gerät auf einer ebenen Fläche befestigen. Das Gerät einlernen
wie beschrieben in der Montage- und Anschlussanleitung
des Empfängers.
Externe Geräte
Der Sensor-/Schalter-Anschluss ist an den vier Steckverbindern M12
herausgeführt. Externe Geräte an M12 anschließen (mit Anschluss-
leitung 1215497). Zum Anschließen externer Geräte (Sensoren oder
Schalter): siehe Abschnitt »Anschluss externer Geräte«.
Bei der Montage des externen Gerätes dessen Montageanleitung
beachten.
Anschließbare Geräte:
Gerät
0,3 m
RF IS M8 nb-ST
RF IS M12 nb-ST
RF IS M18 nb-ST
RF IS M30 nb-ST
RF RC 20 1S-ST
1335490
Anschlussleitung,
offene Aderenden
Material-Nr. (Kabellänge)
0,5 m
1 m
2 m
1470040
1373082
1305745
1228522
1356467
1189974
1261564
auf Anfrage
1189975
1260490
1228548
1189976
1215497
Hinweis:
- Externe Schalter müssen sich für die angegebene Schaltleistung
(3 V DC/0,3 mA im Einschaltmoment) eignen. Die Schaltleistung
sorgt für eine lange Batterielebensdauer. Geeignet sind etwa Schal-
ter mit Goldkontakten und Reedschalter.
- Zum Anschluss externer Geräte stets die angegebene Anschlusslei-
tung verwenden. Nur für lastfreie externe Geräte geeignet.
- Bei einem Kurzschluss unter Verwendung der Anschlussleitung
1215497 entlädt sich die Batterie.
In diesem Fall: Batterie austauschen.
Reichweitenplanung
Das Funksignal wird auf dem Weg vom Sender zum Empfänger ge-
dämpft. Zusätzlich wird das Funksignal durch Hindernisse gedämpft/
beeinflusst. Der Grad der Dämpfung hängt vom Material des Hinder-
nisses ab. Die folgenden Tabellen dienen als Anhaltspunkt.
Durchdringung von Funksignalen:
Material
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung, Wasser
Typische Reichweiten:
Einsatzort
im Freifeld (SW868/915/917)
im Freifeld (SW922)
Innenbereich (SW868/915/917)
Innenbereich (SW922)
Feldstärkemessgerät für Reichweitentest:
Sender
Gerät
SW868
swView 868 MHz
SW915
swView 915 MHz
SW917/SW922
Funkbetrieb
Die Übertragung eines Schaltbefehles vom Sender zum Empfänger
dauert ca. 80 bis 100 ms, basierend auf der sWave®-Datenübertra-
gung. Das Schaltsignal eines Senders darf nicht in einem kürzeren
Abstand erzeugt werden, da sonst dieses Signal übersehen wird. Der
Empfänger muss das sWave ® -Protokoll der steute-Module unterstüt-
zen. Bei jedem Schaltvorgang wird eine Sendung des Funkteils ausge-
löst. Das gilt auch, wenn mehrere Kanäle gleichzeitig aktiviert oder
deaktiviert werden. Bei jeder Sendung wird der aktuelle Wert der Bat-
teriespannung übertragen.
1 / 20
Durchlässigkeit
90...100%
65...95%
10...90%
0...10%
Reichweite (ca.)
450 m
150 m
40 m
20 m
Material-Nr.
1190393
1221794
auf Anfrage
