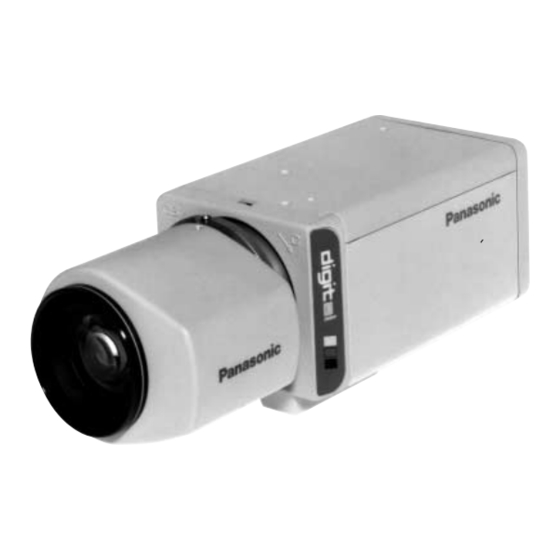

- Page 1 CCTV Cameras WV-BP330/WV-BP332/WV-BP334 (Lens : option) Before attempting to connect or operate this product, please read these instructions completely.
- Page 2 CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER SER- VICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PER- SONNEL. The lightning flash with arrowhead sym- bol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated "dangerous voltage"...
-
Page 3: Table Of Contents
CONTENTS PREFACE ... 2 FEATURES ... 2 PRECAUTIONS ... 3 MAJOR OPERATING CONTROLS AND THEIR FUNCTIONS ... 4 CONNECTIONS ... 8 FOCUS OR FLANGE-BACK ADJUSTMENT ... 13 INSTALLATION OF CAMERA ... 14 PREVENTION OF BLOOMING AND SMEAR ... 15 SPECIFICATIONS ... 16 STANDARD ACCESSORIES ... -
Page 4: Preface
PREFACE Panasonic’s WV-BP330 series digital cameras intro- duce a new level of high picture quality and high reso- lution through the use of a 1/3-inch interline transfer CCD image sensor having 768 horizontal pixels (pic- FEATURES 1. The following functions are built-in. -
Page 5: Precautions
Use the camera under conditions where tempera- ture is between –10°C - +50°C (14°F - 122°F), and humidity is below 90%. The input power source is 120V AC 60Hz for WV-BP330, 12V DC for WV- BP332, and 24V AC 60Hz for WV-BP334. Caution:... -
Page 6: Major Operating Controls And Their Functions
MAJOR OPERATING CONTROLS AND THEIR FUNCTIONS <WV-BP330> GEN-LOCK <WV-BP332> DC 12V IN GEN-LOCK <WV-BP334> AC 24V IN GEN-LOCK AGC ON BLC ON VIDEO Hi-Z G/L 75 Ω VIDEO OUT V. PHASE VIDEO LEVEL AGC ON BLC ON VIDEO Hi-Z G/L 75 Ω... - Page 7 This terminal is for connecting the 24V AC 60Hz power supply cord. i Synchronization Mode Selector (INT, LL (only WV-BP330 and WV-BP334)) Selects the camera synchronization mode from internal sync mode (INT) or line-lock mode (LL). INT: When no signal is supplied to the GEN-LOCK connector, the camera synchronization mode is set to internal 2:1 interlace.
- Page 8 In all other cases, set this selector to 75Ω. !4 Vertical Phase Control (V. PHASE (only WV-BP330 and WV-BP334)) Allows you to adjust the vertical phase of the cam- era signal to match the vertical phase of the line powers.
- Page 9 !7 Gen-lock Input Connector (GEN-LOCK) This connector is for connecting an external sys- tem for synchronization. Cautions: 1. Connect to 12V DC (10.5V-16V) or 24V AC (19.5V-28V) class 2 power supply only. Make sure to connect the grounding lead to the GND terminal when the power is supplied from a 24V AC power source.
-
Page 10: Connections
CONNECTIONS A. WV-BP330 (120V AC 60Hz) Connect the power cord to an electrical outlet of 120V AC 60Hz. B. WV-BP332 (12V DC) Connect the power cord to the DC 12V IN terminal on the rear panel of the WV-BP332. 12 V DC (10.5 V - 16 V) -
Page 11: Video Cable
C. WV-BP334 (24V AC 60Hz) Connect the power cable to the AC24V IN terminal on the rear panel of the WV-BP334. 24 V AC, 60 Hz (19.5 V - 28 V) Recommended wire gauge sizes for 24V AC line Copper wire size (AWG) (0.22mm (0.33mm... - Page 12 Type of RG-59/U RG-6/U coaxial cable (3C-2V) (5C-2V) Recommended maximum cable length (ft) 1 650 3. Wiring precautions: • Do not bend the coaxial cable into a curve whose radius is smaller than 10 times the cable’s diame- ter. • Never staple the cable, not even with circular sta- ples.
- Page 13 Installation of Auto Iris Lens Connector Install the lens connector (YFE4191J100) when using a video drive ALC lens. The installation should be made by qualified ser- vice personnel or system installers. (1) Cut the iris control cable at the edge of the lens connector to remove the existing lens connector and then remove the outer cable cover as shown in the diagram below.
-
Page 14: Mounting The Lens
Mounting the Lens Caution: Before you mount the lens, loosen the two screws on the ring, and rotate this ring clockwise until it stops. If the ring is not at the end, the inner lens or CCD image sensor may be damaged. 1. -
Page 15: Focus Or Flange-Back Adjustment
FOCUS OR FLANGE-BACK ADJUSTMENT The following adjustment should be made by qualified service personnel or system installers. 1. Loosen the screws on the flange-back adjusting ring. Focus adjustment for CS-mount lens Screws 2. Turn the flange-back adjusting ring to the desired position. -
Page 16: Installation Of Camera
INSTALLATION OF CAMERA • Mounting from the bottom This camera is designed to be mounted from the bottom, as shown below. The mounting hole is a standard photographic pan-head screw size (1/4” - 20). <Mounting at top> • Mounting from the top Remove the mount adapter from the bottom of the camera by removing the two fixing screws. -
Page 17: Prevention Of Blooming And Smear
PREVENTION OF BLOOMING AND SMEAR When the camera is aimed at a bright light, such as a Smear spot light, or a surface that reflects bright light, smear or blooming may appear. Therefore, the camera Bright object should be operated carefully in the vicinity of extremely bright objects to avoid smear or blooming. -
Page 18: Specifications
0.08 lx (0.008 footcandle) at F1.4, AGC ON AGC ON (+18 dB) or OFF selectable C-mount or CS-mount selectable −10°C - +50°C (14°F - 122°F) Less than 90% WV-BP330: 120V AC, 60 Hz, 3.5W WV-BP332: 12V DC, 250 mA WV-BP334: 24V AC, 60 Hz, 3.5W... -
Page 19: Standard Accessories
Specifications are subject to change without notice. STANDARD ACCESSORIES Body Cap ...1 pc. ALC Lens Connector (YFE4191J100) ...1 pc. 67 (W) x 55 (H) x 123 (D) mm [2-5/8” (W) x 2-3/16” (H) x 4-13/16” (D)] WV-BP330: 0.62kg (1.40lbs) WV-BP332: 0.445kg (0.98lbs) WV-BP334: 0.470kg (1.04lbs) - Page 20 VERSION FRANÇAISE (FRENCH VERSION) CAUTION ATTENTION RISK OF ELECTRIC SHOCK DO NOT OPEN RISQUE DE CHOCS ELECTRIQUES NE PAS OUVRIR ATTENTION: AFIN DE PRÉVENIR LE RISQUE DE CHOCS ÉLEC- TRIQUES, NE PAS RETIRER LES VIS. TOUTE RÉPARATION DEVRAIT ÊTRE CONFIÉE À UN PERSONNEL QUALIFIÉ.
- Page 21 TABLE DES MATIÈRES PRÉFACE ... 20 CARACTÉRISTIQUES DOMINANTES ... 20 MESURES DE PRÉCAUTION ... 21 PRINCIPAUX ORGANES DE COMMANDE ET LEURS FONCTIONS ... 23 BRANCHEMENT DE SYSTÈME ... 27 RÉGLAGE DE MISE AU POINT OU DE FOYER ARRIÈRE ... 32 INSTALLATION DE LA CAMÉRA ...
-
Page 22: Préface
PRÈFACE La caméra vidéo Panasonic de série WV-BP330 intro- duit un nouveau niveau technologique de caméra vidéo numérique à haute résolution dotée d’un capteur d’image à D.T.C. interligne de 1/3e de pouce de 768 pixels horizontaux (éléments d’image) équipé d’un cir- CARACTÉRISTIQUES DOMINANTES... -
Page 23: Mesures De Précaution
MESURES DE PRÉCAUTION 1. Ne jamais essayer de démonter cette caméra vidéo de surveillance. Ne jamais retirer les vis de fixation ni les éléments du coffret de la caméra vidéo sous peine de risque d’électrocution. Aucun composant destiné à l’utilisation de l’utilisa- teur de l’appareil n’a été... - Page 24 égal ou inférieur à 90%. La source d’alimentation appliquée doit être égale à 120 V de courant alter- natif à 60 Hz pour le modèle WV-BP330, de 12 V de courant continu pour le modèle WV-BP332 et de 24 V de courant alternatif à 60 Hz pour le modèle WV-BP334.
-
Page 25: Principaux Organes De Commande Et Leurs Fonctions
PRINCIPAUX ORGANES DE COMMANDE ET LEURS FONCTIONS <WV-BP330> GEN-LOCK <WV-BP332> DC 12V IN GEN-LOCK <WV-BP334> AC 24V IN GEN-LOCK AGC ON BLC ON VIDEO Hi-Z G/L 75 Ω VIDEO OUT V. PHASE VIDEO LEVEL AGC ON BLC ON VIDEO Hi-Z G/L 75 Ω... - Page 26 24 V et fréquence de 60 Hz. i Sélecteur de mode de synchronisation (uniquement pour les modèles WV-BP330 et WV-BP334 (INT, LL)) Choisir le mode de synchronisation de la caméra vidéo de surveillance parmi les modes proposés : mode de synchronisation interne (INT) ou mode de verrouillage de fréquence trames et réseau...
- Page 27 o Sélecteur de mise en service / hors service de contrôle automatique de gain (AGC ON, OFF) Ce sélecteur est utilisé pour sélectionner le gain de l’amplificateur vidéo de la façon suivante : AGC ON : Lorsque le diaphragme de l’objectif est complètement ouvert sous de faibles condi- tions d’éclairage, une image claire est obtenue grâce à...
- Page 28 !4 Commande de correction de phase verticale (V.PHASE (uniquement pour les modèles WV- BP330 et WV-BP334) La phase verticale du signal de caméra vidéo de surveillance peut être ajustée à des fins de corre- spondance à la phase verticale du courant d’ali- mentation grâce à...
-
Page 29: Branchement De Système
BRANCHEMENT DE SYSTÈME A. WV-BP330 (courant alternatif 120 V, 60 Hz) Raccorder le cordon d’alimentation secteur à une prise de sortie secteur 120 V, 60 Hz. B. WV-BP332 (courant continu 12 V) Raccorder cordon d’alimentation à la borne d’entrée courant continu 12V IN implantée sur la... - Page 30 C. WV-BP334 (courant alternati 24 V,60Hz) Raccorder le cordon d’alimentation à la borne d’entrée courant alternati 24V IN implantée sur la face arrière de la WV-BP334. Calibres normalisés des fils de connexion recom- mandés pour une alimentation à courant alternatif 24 V. Calibre de fil de cuivre (calibrage américain...
- Page 31 Type de RG-59/U RG-6/U câble coaxial (3C-2V) (5C-2V) Longueur maxi- mum de câble recommandée (pd.) 1 650 3. Mesures de précaution à prendre lors du câblage • Ne jamais faire de boucles avec un câble coaxial dont le rayon est inférieur à 10 fois le diamètre du câble.
- Page 32 (2) Remettre le couvercle du connecteur en place sur le connecteur de la façon suivante dès que le rac- cordement est terminé. Couvercle de connecteur Objectif à diaphragme automatique Tubes rétractables à la chaleur Câble de commande de diaphragme Connecteur Remarque: Couper la nervure du connecteur si le câble de commande de diaphragme est trop épais sinon l’interconnexion du couvercle de...
- Page 33 Mesure de précaution à prendre lors de l’installation de l’objectif La monture d’objectif doit être une monture de type C ou d’une monture de type CS (monture de 1 pouce 32 UN) tandis que le poids de l’objectif ne doit pas dépasser 450 g (0.99 liv).
-
Page 34: Réglage De Mise Au Point Ou De Foyer Arrière
RÉGLAGE DE MISE AU POINT OU DE FOYER ARRIÈRE Les réglages mentionnés ci-dessous doivent être exécutés par un technicien professionnel ou des instal- lateurs de système qualifiés. 1. Desserrer les vis de fixation de la bague de réglage de foyer arrière. Réglage de mise au point pour objectif à... -
Page 35: Installation De La Caméra
INSTALLATION DE LA CAMÉRA VIDÉO DE SURVEILLANCE • Fixation par la base Cette caméra vidéo de surveillance est conçue à l’origine pour être fixée par sa partie inférieure, comme représenté sur l’illustration ci-dessous. Le trou de fixation est un trou fileté de vis six pans photographique standard (de 1/4 de pouce 20). -
Page 36: Mesure Préventive Contre L'hyperluminosité Et Le Traînage
MESURE PRÉVENTIVE CONTRE L’HYPERLUMINOSITÉ ET LE TRAÎNAGE Lorsque la caméra vidéo de surveillance est dirigée Traînage vers une puissante source d’éclairage telle que des spots d’éclairage ou vers une surface réfléchissant la Sujet brillant lumière, une hyperluminosité ou un traînage risquent de se produire. -
Page 37: Caractéristiques Techniques
Mise en service (+18 dB) ou arrêt de contrôle automatique de gain pouvant être sélectionné Monture C ou monture CS à sélectionner –10°C à +50°C (14°F-122°F) Moins de 90% WV-BP330: 120 V c.a., 60 Hz, 3,5 W WV-BP332: 12 V c.c., 250 mA WV-BP334: 24 V c.a., 60 Hz, 3,5 W... -
Page 38: Accessoires Standard
ACCESSOIRES STANDARD Capuchon d’objectif ... 1 él. Connecteur d’objectif ALC (YFE4191J100) ... 1 él. 67 (L) x 55 (H) x 123 (P) mm [2-5/8 po (L) x 2-3/16 po (H) x 4-13/16 po (P)] WV-BP330: 0,62kg (1,40liv) WV-BP332: 0,445kg (0,98liv) WV-BP334:... - Page 40 Unit of Matsushita Electric Corporation of America Security Systems Group www.panasonic.com/cctv Executive Office: One Panasonic Way 3E-7, Secaucus, New Jersey 07094 Zone Office Eastern: One Panasonic Way, Secaucus, NJ 07094 (201) 348-7303 Central: 1707 N.Randal Road, Elgin, IL 60123 (847) 468-5205 Western: 6550 Katella Ave., Cypress, CA 90630 (714) 373-7840...
