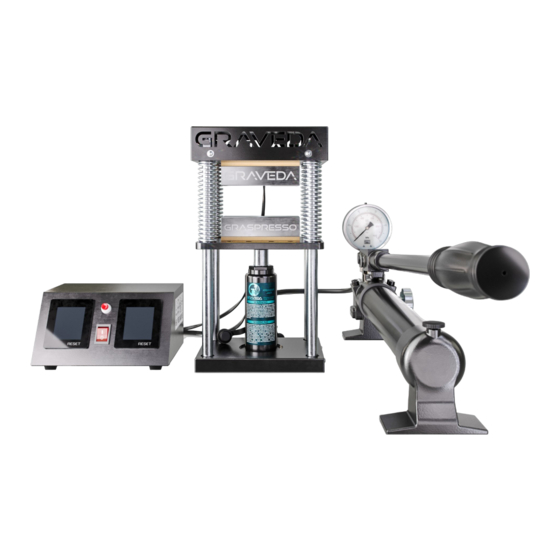

GRAVEDA GRASPRESSO GP50-15-V2 Instruction Manual

Hydraulic press with 15 tons lifting cylinder
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Kolophoniumpresse - Rosin Presse GP50-15-V2
Hydraulikpresse mit 15 Tonnen Hubzylinder
Prensa de colofonia – Prensa de Rosin GP50-15-V2
Prensa hidráulica con 15 Tonneladas Cilindro de elevación
Colophony Press - Rosin Presse GP50-15-V2
Hydraulic Press with 15 Tons Lifting cylinder
Bedienungsanleitung
Manual de instrucciones
®
Instruction Manual
®

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GRASPRESSO GP50-15-V2 and is the answer not in the manual?

Questions and answers

Related Manuals for GRAVEDA GRASPRESSO GP50-15-V2

Summary of Contents for GRAVEDA GRASPRESSO GP50-15-V2

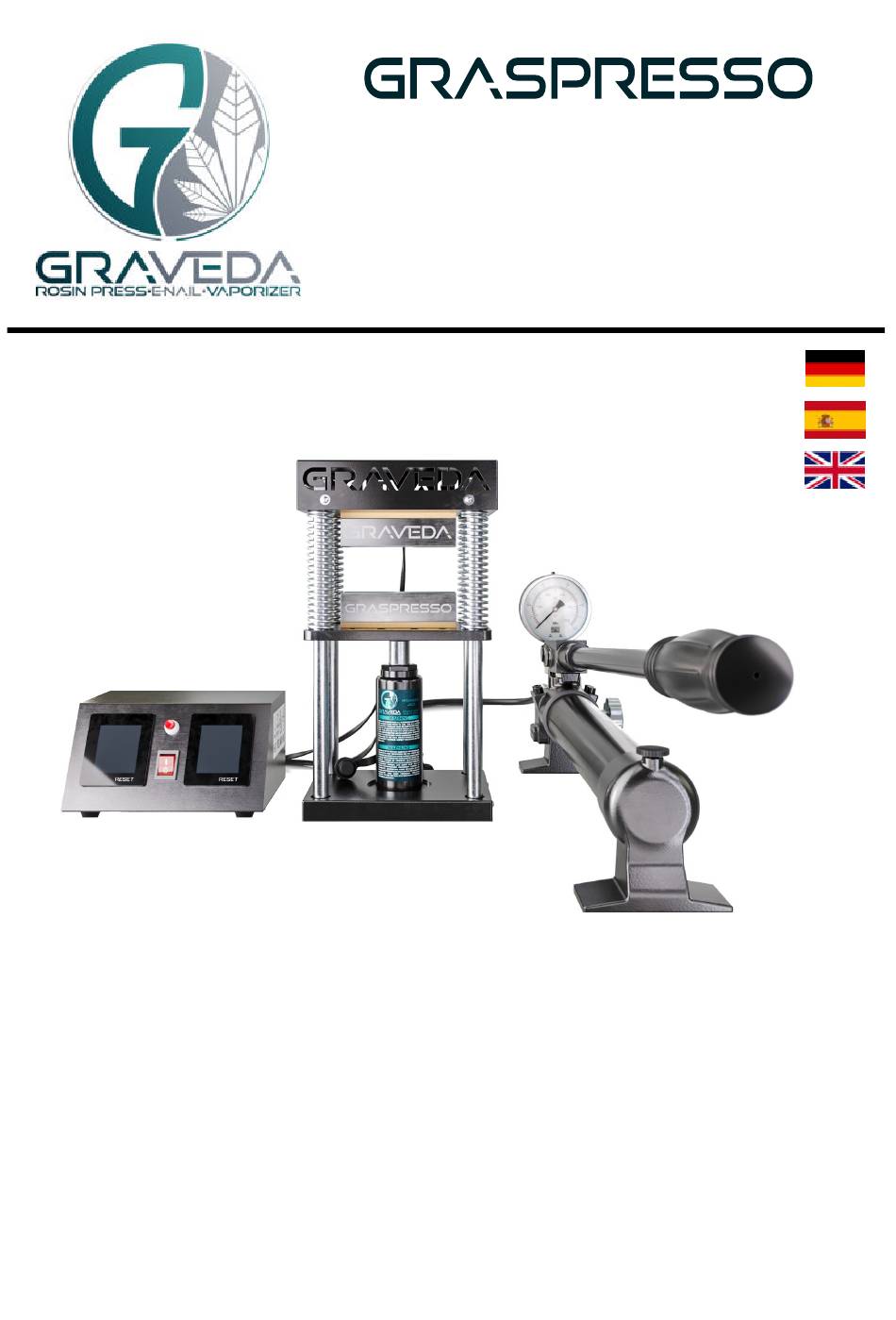

  • Page 1 ® Bedienungsanleitung Manual de instrucciones ® Instruction Manual Kolophoniumpresse - Rosin Presse GP50-15-V2 Hydraulikpresse mit 15 Tonnen Hubzylinder Prensa de colofonia – Prensa de Rosin GP50-15-V2 Prensa hidráulica con 15 Tonneladas Cilindro de elevación Colophony Press - Rosin Presse GP50-15-V2 Hydraulic Press with 15 Tons Lifting cylinder...
  • Page 2 Inhaltsverzeichnis Seite 1 Seite 2 Kontakt und Garantie Seite 3 Einführung und Haftungsausschluss Seite 4 Vorsichtsmaßnahmen Seite 5 Sicherheitshinweise Seite 6 Auspacken und Aufbau Seite 7 Funktionen und Komponenten Seite 8 Inbetriebnahme Seite 9 Hinweis und Reinigung Seite 10 Technisches Datenblatt Índice Página 1 Página 11 Información de contacto y garantía...
  • Page 3 Wir übernehmen keine Haftung für Schäden an Ihnen oder Driten die durch unsachgemäße oder falsche bzw. vorsätzlich falsche Handhabung der Presse entstehen. Ersatzteile sind zum Selbstkostenpreis beim GRAVEDA®-Support unter info@graveda.de erhältlich. Bitte verpacken Sie das Gerät gut, wenn Sie es zur Reparatur einschicken.
  • Page 4 Dieses Produkt ist nur für den legalen Gebrauch vorgesehen. Bitte beachten Sie immer die jeweiligen Gesetzte, Regulierungen und Rechtsprechungen in Ihrem jeweiligen Land! GRAVEDA® übernimmt keine Haftung für eine nicht legale Nutzung des Gerätes! Bewahren Sie diese Anleitung für die Zukunft an einem sicheren Ort auf!
  • Page 5 Unfallverhütungsvorschriften für kraftbetriebenen Arbeitsmittel ein. Sollte das Produkt den Eindruck machen beschädigt zu sein oder Sie augenscheinlich eine Beschädigung bemerken oder es zu Fehlfunktionen kommt, kontaktieren Sie bite umgehend unseren GRAVEDA® Kundenservice unter der Emailadresse info@graveda.de Fassen Sie niemals die heißen Platen an oder stecken Ihre ●...
  • Page 6 Sicherheitshinweise Seite 5 Verwenden Sie dieses Produkt nur wie in dieser Anleitung beschrieben. ● Bewahren Sie das Gerät stets außerhalb der Reichweite von Kindern auf. ● Bevor Sie das Gerät reinigen schalten Sie das Gerät als erstes aus und ● lassen es vollständig abkühlen.
  • Page 7 6. Schließen Sie das Stromkabel an der Presse an danach an der Steckdose. 7. Vergewissern Sie sich, dass alle Zubehörteile vorhanden sind: ✗ 1 x GRAVEDA® GRASPRESSO® Rosin Presse 15 Tonnen GP50-15-V2 ✗ 1 x Hydraulikpumpe 1 x Manometer ✗...
  • Page 8 Funktionen und Komponenten Seite 7 Stromanschluss Timer Display Display Manometer Ein/Aus Schalter Druckablass- schraube Hydraulik- pumpe Untere und obere Hebel Heizplatte Öleinfüllstutzen für Hydrauliköl Hubzylinder...
  • Page 9 Inbetriebnahme Seite 8 Überprüfen Sie die Stromspannung vor der Verwendung des Geräts. Die richtige Spannung beträgt 220-240V. Stellen Sie die Temperatur nicht über 150°C ein. Die Betriebstemperatur liegt zwischen 0°C und 150°C. Stecken Sie den Netzstecker in das Gerät ein. Stecken Sie den Netzstecker in die Steckdose.
  • Page 10 Inbetriebnahme Seite 8.1 5. Um die Einstellungen zu bestätigen halten Sie die Einstellungstaste gedrückt bis Sekunden- und Temperaturanzeige nicht mehr blinken. Nachdem die Zeit und Temperatur für beide Platten eingestellt wurde, können Sie die Presse mit dem Hebel schließen. Pumpen Sie mit dem Hebel den Zylinder so weit nach oben, dass beide Heizplatten aufeinander treffen, so können diese gleichmäßig vorheizen.
  • Page 11 Hinweis & Reinigung Seite 9 Bauen Sie den Druck mit dem Zylinder langsam auf. Mehr ist weniger! Der Druck und die Temperatur beeinflussen Ihre Pressergebnisse. Entfernen Sie das gepresste Material vorsichtig mit hitzebeständigen Handschuhen oder Werkzeugen. Benutzen Sie als Presspapier oder als Zwischenlage KEIN Backpapier! Das beschichtete Silikon auf Backpapier ist nicht für so hohen Druck ausgelegt und löst sich bei hohem Druck ab Legen Sie keine Plastikfolien auf die heißen Platen.
  • Page 12 Technisches Datenblatt Seite 10 Modell Typ GP50-15-V2 Druck 15 Tonnen Betriebsart Manuell, hydraulisch Spannung 220 V Plattengröße 12 x 6 cm Temperaturbereich 0°C – 150°C oder 32°F - 302°F Temperaturskala Grad Celsius und Grad Fahrenheit Doppelte Heizplatten Gewicht ohne Verpackung 46 Kg Maße inkl.
  • Page 13 Lo mismo ocurre en el caso de las baterías desgastadas. Las piezas de recambio están disponibles en la sede de GRAVEDA®. Todas las consultas se harán por email a lo más pronto posible.
  • Page 14 En cuanto al uso del dispositivo, GRAVEDA® no se responsabilizará de las acciones ilegales o no autorizadas por parte de los usuarios finales. ¡Guarde estas instrucciones en un lugar seguro para futuras referencias!
  • Page 15 Si el dispositivo está dañado, evite su uso por completo. Si ● necesita reparar la máquina, hable con un especialista o contacte con nuestros profesionales del servicio de atención al cliente de GRAVEDA® por email a info@graveda.de El aparato debe utilizarse y almacenarse fuera del alcance de ●...

  • Page 16: Instrucciones De Seguridad

    Instrucciones de seguridad Página 14 Tenga en cuenta las descripciones del fabricante a la hora de utilizar el ● producto. Mantenga siempre la máquina fuera del alcance de los niños. ● Antes de usar el producto por primera vez, compruebe que el aparato ●...

  • Page 17: Desembalaje Y Montaje

    6. Después de abrir el envase, revise la máquina por completo con el fin de detectar posibles desperfectos. 7. Compruebe que todos los accesorios estén disponibles (ver la siguiente lista): ✗ 1 x Prensa de Rosin GRAVEDA® GRASPRESSO® de 15 toneladas GP50-15-V2 ✗ 1 x Bomba hidráulica ✗ 1 x Cable de alimentación ✗...

  • Page 18: Funciones Y Componentes

    Funciones y componentes Página 16 Conexión del cable de alimentación Panel de Panel de Temporizador control control Válvula de alivio de presión Tornillo de Interruptor de alivio de alimentación presión Bomba hidráulica Placas calefactoras superiores Palanca e inferiores Boca de llenado de aceite hidráulico Cilindro de elevación...
  • Page 19 Funcionamiento Página 17 Antes de usar el dispositivo, compruebe los datos técnicos de la máquina. La tensión correcta es de 220-240V/50Hz. (Ver el apartado “Características técnicas del producto) No ajuste la temperatura a más de 150°C. La temperatura de funcionamiento oscila entre los 0°C y los 150°C.Es posible seleccionar la temperatura en grados centígrados (°C).
  • Page 20 Funcionamiento Página 17.1 5. Para confirmar los ajustes, mantenga pulsado el botón de ajuste hasta que los segundos y la temperatura dejen de parpadear. Después de ajustar el tiempo y la temperatura para ambas placas, puede cerrar la prensa con la palanca. Bombee el cilindro hacia arriba con la palanca de modo que ambas placas calentadoras se encuentren, para que puedan precalentarse uniformemente.
  • Page 21 Limpie regularmente ambas placas. Aplique una pequeña cantidad de alcohol a un paño limpio y lave todos las piezas. GRAVEDA® recomienda el uso de al menos un 80% de alcohol isopropílico en volumen. Hay que limpiar la prensa con un paño húmedo. No sumerja la máquina o sus partes en agua.

  • Page 22: Características Técnicas Del Producto

    Características técnicas del producto Página 19 Modelo GP50-15-V2 Presión 15 Toneladas Modo de funcionamiento manual, hidráulico Potencia 220 V Tamaño de las placas calefactoras 12 x 6 cm Rango de temperatura 0°C – 150°C o 32°F - 302°F Escala de temperatura Grado Celsius y Grado Fahrenheit Placas calefactoras dobles Peso sin embalaje...
  • Page 23 (including third parties). All spare parts are available at market price at GRAVEDA®'s headquarters. Enquiries should be made by email to info@graveda.de as soon as possible. Please pack the product properly before sending it to our repair centre.

  • Page 24: Introduction & Disclaimer

    This object is intended for legal use only. Please always check the current laws, regulations and jurisdictions that are available in your country. GRAVEDA® shall not be responsible for illegal or unauthorised actions by end users. Keep these instructions in a safe place for future reference!
  • Page 25 ● If the main item is damaged, avoid using it completely. If you need to repair the machine, talk to a specialist or contact our customer service professionals by email at info@graveda.de . ● Risk of crushing! ● Risk of burns!

  • Page 26: Safety Instructions

    Safety Instructions Page 23 Please have a look at the manufacturer's descriptions when using this object. ● Always keep the machine out of reach of children. ● Always switch off the device. Before cleaning, maintaining or repairing the machine, allow it to cool down completely. In addition, the power cord must be unplugged from the electrical socket.

  • Page 27: Unpacking And Assembling

    If you find any defects, please feel free to contact the customer service team at as soon as possible. 7. Make sure that all accessories are available (see list below): ✗ 1 x GRAVEDA® GRASPRESSO® Rosin Press 15 tons GP50-15-V2 ✗ 1 x Hydraulic pump ✗...
  • Page 28 Functions and components Page 25 Power Plug in Timer Screen Screen Manometer On/Off Switch Pressure relief screw Hydraulic pump Upper and Lever lower heating plates Oil filler neck for hydraulic Lifting cylinder...
  • Page 29 Unit Overview and Operations Page 26 Before using the device, please check the machine's technical data. The right voltage is 220-240V/50Hz (See the section "Technical characteristics of the product"). Do not set the chosen temperature above 150°C. The operating temperature is between 0°C and 150°C.
  • Page 30 Commissioning Page 26.1 5. To confirm the settings, press and hold the setting button until the seconds and temperature display stop flashing. After the time and temperature for both plates have been set, you can close the press with the lever. Pump the cylinder up with the lever until both heating plates meet each other, so they can preheat evenly.
  • Page 31 The use of at least isopropyl alcohol 80% by volume is the recommended one by GRAVEDA®. The press must be cleaned with a damp cloth. Do not immerse the machine or its parts in water. Do not use abrasive or aggressive cleaning products.

  • Page 32: Technical Data Sheet

    Technical Data Sheet Page 28 Modell Typ GP50-15-V2 Pressure 15 Tons Operating Mode Manual, hydraulic Power 220 V Heating plates size 12 x 6 cm Temperature range 0°C – 150°C or 32°F - 302°F Temperature scale Celsius or Fahrenheit Double Heating Plates Weight without Packaging 46 Kg Dimensions including packaging...
