Bedienungsanleitung SEM6000 Bluetooth Energiekosten-Messgerät Best.-Nr. 1558906 Operating Instructions SEM6000 Bluetooth Energy consumption meter Item No. 1558906...
Bestimmungsgemäße Verwendung Das Produkt fungiert als Netzsteckdose und ist mit einer Druck- taste versehen, die die Stromversorgung der angeschlossenen Lasten ein- und ausschaltet. Eine dazugehörige App steuert das Produkt (ein/aus, Timer, Zeit- plan) und zeigt aufgezeichnete Daten an. Das Produkt und die App kommunizieren über Bluetooth 4.0.
Page 4
• Bedienungsanleitung Anwendung Es sind kompatible Android- und iOS-Apps bei den jeweiligen App- Stores erhältlich. Suchen Sie nach der „Voltcraft SEM6000“ App und laden Sie diese auf Ihr Smart-Gerät herunter. Eine Bedienungsanleitung für die App ist unter der in Kapitel „Ak-...
Page 5
Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den QR-Code. Befolgen Sie die Anweisungen auf der Webseite. Symbol-Erklärungen Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch einen elekt- rischen Schlag.
Page 6
Sicherheitsanweisungen Bei Schäden, die durch Nichtbeachten dieser Be- dienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden über- nehmen wir keine Haftung! Bei Sach- oder Perso- nenschäden, die durch unsachgemäße Handha- bung oder Nichtbeachten der Sicherheits-hinweise verursacht werden, übernehmen wir keine Haf- tung! In solchen Fällen erlischt die Gewährleis- tung/Garantie.
Page 7
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Platzieren Sie das Produkt so, dass es von Kindern nicht erreicht werden kann. • Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses kann für Kinder zu einem gefährlichen Spielzeug werden. •...
Page 8
b) Betriebsort • Das Produkt darf nur in trockenen, geschlos- senen Innenräumen betrieben werden, es darf nicht feucht oder nass werden. Platzieren Sie das Produkt niemals in der unmittelbaren Um- gebung eines Bades, einer Dusche, Badewan- ne, eines Schwimmbades usw. Es besteht die Gefahr eines tödlichen elektrischen Schlags! •...
c) Bedienung und Betrieb • Fassen Sie den Netzstecker niemals mit nas- sen Händen an, wenn Sie das Gerät mit der Steckdose verbinden, von dieser trennen oder wenn Sie es betreiben. Es besteht Lebensge- fahr durch einen elektrischen Schlag! Gleiches gilt für den Netzstecker, der in die Steckdose des Produkts eingesteckt wird.
Page 10
• Überlasten Sie das Produkt nicht. Beachten Sie die maximal zulässige Anschlussleistung im Kapitel „Technische Daten“. • Nicht hintereinanderstecken! Dies kann zu einer Überlastung des Produkts führen! Es besteht ansonsten Brandgefahr! • Nicht abgedeckt betreiben! Bei höheren An- schlussleistungen erwärmt sich das Produkt, was beim Abdecken zu einer Überhitzung und ggf.
Page 11
- das Produkt unter ungünstigen Verhältnissen gelagert wurde - schwere Transportbeanspruchungen aufgetreten sind. • Gießen Sie nie Flüssigkeiten über oder neben dem Produkt aus. Es besteht höchste Gefahr eines Brandes oder tödlichen elektrischen Schlages! Sollte dennoch Flüssigkeit ins Ge- räteinnere gelangt sein, schalten Sie sofort die Netzsteckdose, an der das Produkt angeschlos- sen ist, aus (Sicherung/Sicherungsschalter/ FI-Schutzschalter des zugehö-rigen Stromkrei-...
Page 12
Anschluss • Stecken Sie das Energie-Messgerät in eine ordnungsgemäße Schutzkontakt-Netzsteckdose (Wandsteckdose) des öffentlichen Versorgungsnetzes. • Verbinden Sie die gewünschte Last mit der Steckerbuchse (3) der intelligenten Steckdose. Schalten Sie das Energie-Mess- gerät vor dem Anschließen einer Last immer aus. Inbetriebnahme a) Ein-/Ausschalten Ein-/Aus-Taste (1) •...
Page 13
Farbe Stromverbrauch Grünlich Niedrig Gelb bis Orange Mittel Hoch Überlasterinnerungen oder Rot - blinkt Überlastschutz ausgelöst b) Reset Um das Energie-Messgerät auf die Herstellereinstellungen zu- Ein-/Aus-Taste für 5 rückzusetzen, drücken und halten Sie die Sekunden. c) Überlastschutz Mit der Überlastschutz-Funktion können Sie die Leistung begren- zen, die der angeschlossene Verbraucher aufnehmen darf.
Wartung und Pflege • Das Produkt benötigt keine Wartung. Öffnen/zerlegen Sie es nicht. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft. • Schalten Sie das Produkt aus und trennen Sie es vor dem Reinigen von der Stromquelle. Trennen Sie die angeschlos- senen Lasten.
Konformitätserklärung (DOC) Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der Richtlinie 2014/53/ EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist un- ter der folgenden Internetadresse verfügbar: www.conrad.com/downloads Wählen Sie eine Sprache durch Anklicken eines Flaggensymbols aus und geben Sie die Bestellnummer des Produkts in das Such- feld ein;...
Page 16
zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen. Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Ver- fügung (weitere Informationen auf unserer Internet-Seite): •...
Technische Daten Eingangsleistung ....220 - 240 V/AC; 50 Hz; 16 A Überlastungsschutz .... 16,8 A (±2 %) Stand-by- Leistungsaufnahme .... 0,2 - 0,8 W Bluetooth ......BLE( Bluetooth 4.0 Low Energy) Bluetooth Frequenz .... 2,4 GHz (2,379 – 2,496 MHz) RF-Ausgangsleistung ..
Page 18
a) Messung Leistung Bereich Unterbereich Toleranz Auflösung 0 - 4113 W <1 W ±0,23 W 1 bis <5 W ±10 % 5 bis ≤10 W ±2 % >10 W ±1 % Leistungsfaktor Bereich Unterbereich Toleranz Auflösung 0 – 1 PF ≤ 0,5 ±25 % PF >...
Page 19
Strom Bereich Unterbereich Toleranz Auflösung 0,02 - 9,999 A <0,5 A ±0,023 A 0,001 A 0,5 A ≤ x ≤ 1 A ±5 % >1 A ±2 % 10,00 - 16,00 A ±2 % 0,01 A...

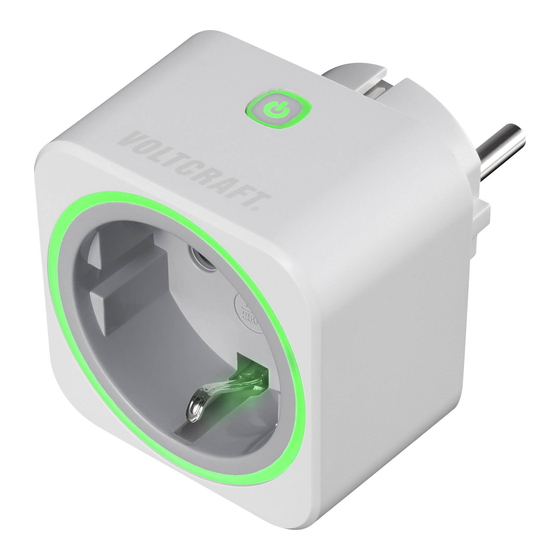

Intended use The product acts as a power socket and is equipped with a push button that turns the power supply to attached loads on and off. An accompanying app controls the product (on/off, timer, sched- ule) and displays recorded data. Product and app communicate via Bluetooth 4.0.
• Operating Instructions Application There are compatible Android and iOS apps available from the respective app stores. Look for the “Voltcraft SEM6000” app and download it onto your smart device. An app instruction manual is available from the URL listed in chap-...
Up-to-date operating instructions Download the latest operating instructions via the link www.conrad.com/downloads or scan the QR code. Follow the instructions on the website. Explanation of symbols The lightning symbol inside of a triangle is used when there is a potential risk of personal injury, such as electric shock. This symbol indicates specific risks associated with han- dling, operation or use.
Safety instructions The warranty will be void in the event of damage caused by failure to observe these safety instruc- tions! We do not assume any liability for any re- sulting damage! We shall not accept liability for damage to property or personal injury caused by incorrect handling or non-compliance with the safety instructions! The warranty/guarantee will be void in such cases!
• Do not leave the packaging material lying around carelessly as it may be a danger to children. • The product is equipped with an enhanced protection against accidental contact. An inte- grated mechanism will release the holes of the receptacle only, if the two prongs of a power plug are inserted into the two holes at once.
Page 26
• The product must not be exposed to extremes of temperature, direct sunlight or strong vibra- tions. Keep the product away from strong mag- netic fields generated by machines, electric motors or loudspeakers. • Do not operate the device in environments where there are high levels of dust, flammable gases, vapours or solvents.
Page 27
destroy the device. Moreover, there is danger of electric shock! Allow the product to reach room temperature. Wait until the condensation has evaporated. This might take several hours. Only then the product may be plugged into the mains socket and put into use. •...
Page 28
- the product shows visible signs of damage - the product does not work at all or works poorly (leaking smoke or a smell of burning, audible cracking noises, discolouration to the product or the adjacent surfaces) - the product was stored under unfavourable conditions - it was exposed to heavy loads during transport •...
Connection • Plug the energy meter into a regular grounded mains socket (wall socket) of the public supply grid. • Plug the desired load into the receptacle (3) of the smart sock- et. Always turn the energy meter off before connecting a load. Operation a) Switching on/off On/Off button (1)
b) Resetting On/Off button To restore the factory settings, hold down the 5 seconds. c) Overpower protection With the overpower protection function you can limit the power the connected consumer is permitted to draw. Configure the function in the mobile app. Maintenance and cleaning •...
Declaration of Conformity (DOC) Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, herewith declares that this product conforms to the 2014/53/EU directive. The full text of the EU declaration of conformity is available at the Internet address below: www.conrad.com/downloads Select a language by clicking on the corresponding flag icon, and then enter the order number of the product into the search box.
Page 32
handed over to a collection point. Distributors of electrical and electronic equipment are legally obliged to provide free take-back of waste. Conrad provides the following return options free of charge (more details on our website): • in our Conrad offices •...
Technical data Rated Input ......220 – 240 V/AC, 50 Hz, 16 A Overcurrent protection ..16.8 A (±2 %) Standby power consumption ....... 0.2 – 0.8 W Bluetooth ......BLE( Bluetooth 4.0 Low Energy) Bluetooth frequency .... 2.4 GHz (2.379 GHz – 2.496 GHz) RF output power ....
Page 35
a) Measuring Power Range Subrange Tolerance Resolution 0 - 4113 W <1 W ±0.23 W 1 to <5 W ±10 % 5 to ≤10 W ±2 % >10 W ±1 % Power factor (PF) Range Subrange Tolerance Resolution 0.000 – PF ≤...
Page 36
Current Range Subrange Tolerance Resolution 0.02 - 9.999 A <0.5 A ±0.023 A 0.001 A 0.5 A ≤ x ≤ 1 A ±5 % >1 A ±2 % 10.00 - 16.00 A ±2 % 0.01 A...
Page 40
Dies ist eine Publikation der Conrad Electronic SE, Klaus- Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Daten-verarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
