Icy Box IB-RPA103-PS Quick Installation Manual

© Copyright 2019 by RaidSonic Technology GmbH. All Rights Reserved
The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH
assumes no responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves the
right to make changes in the specifications and/or design of the above mentioned product without prior notice.
The diagrams contained in this manual may also not fully represent the product that you are using and are
there for illustration purposes only. RaidSonic Technology GmbH assumes no responsibility for any differences
between the product mentioned in this manual and the product you may have.Raspberry Pi
of the Raspberry Pi Foundation. DisplayPort ™ and the DisplayPort ™ logo are trademarks owned by the Video
ElectronicsStandards Association (VESA ® ) in the United States and other countries. All other trademarks and
brand names are the Property of their respective owners.
Schnellinstallationsanleitung IB-RPA103-PS
Anforderungen und Informationen: Getestete Kompatibilität mit allen Revisionen
von Raspberry Pi ® Computern mit Micro USB Schnittstelle wie z.B.: Raspberry Pi
Model B+, Pi 2 Model B, Pi 3 Model B und Model B+, Zero und andere, über
® ®
Micro USB mit Energie versorgte Geräte wie z.B. Handys.
Verpackungsinhalt: 1x IB-RPA103-PS, 1x Schnellinstallationsanleitung
Raspberry PI ® nicht enthalten!
Micro USB Netzteil für Raspberry Pi ® Computer
Dieses Netzteil unterstützt Stromstärken bis zu 2,5 A. So gibt es speziell bei der
Verwendung der neueren Raspberry Pi ® 3 Modelle keine Probleme bei gleichzeiti-
ger Verwendung mit anderen stromintensiven Geräten.
Hauptmerkmale
•Kompaktes und energieeffizientes Micro USB Ladegerät
•Geeignet für den Betrieb von Raspberry Pi ® Computern und anderen Mikro
USB-betriebenen Geräten
•Inklusive integriertem Ein/Aus-Schalter
•Kurzschluss-, Überstrom- und Überspannungsschutz
•1,20 m Kabel mit Micro-USB-Stecker
•Mit bis zu 5,1 V@2,5 A Ausgabe
Anschluss und Betrieb:
1. Überprüfen Sie anhand der Angaben auf Ihrem zu betreibenden Gerät, ob die
angegebene max. Stromstärke ausreichend ist.
2. Verbinden Sie den Micro USB Stecker mit der Micro USB Schnittstelle Ihres Gerätes
® is a trademark 3. Schließen Sie den Eurostecker an einem 100-240 V AC Netzanschluss an
4. Bedienen Sie den Ein-/Ausschalter um Ihr angeschlossenes Gerät in Betrieb zu nehmen
Hinweis: Entfernen Sie das Netzteil nach Gebrauch vom Stromnetz
Quick installation guide IB-RPA103-PS
Requirements and information: Tested for compatibility with all revisions of
® 1 Raspberry Pi with Micro USB port like: Raspberry Pi 1 Model B+, Pi
® ®
Pi ® 3 Model B and Model B+, Zero and other micro USB powered devices like
smartphones.
Packing content:1x IB-RPA103-PS, 1x quick installation guide)
Raspberry PI ® board not included
Micro USB power supply for Raspberry Pi computer
®
This power supply supports up to 2.5 A of current. Thus, especially for the
Raspberry Pi ® 3 Model B+, there is no problem with missing power while using it
with other power-hungry devices.
Key Features
•Compact and energy efficient Micro USB charger
•Suitable for operating Raspberry Pi ® computers and
other Micro USB powered devices
•Including in-line on/off power switch
•Short circuit, over-current and over-voltage protection
•1.20 m cable with micro USB plug
•With up to 5.1 V@2.5 A output
Connecting and Operating:
1. Verify the current requirement of the unit is compatible to your product
2. Plug the Micro USB plug into the Micro USB interface of your device
3. Plug in the adaptor to a 100-240 V AC mains socket
4. Switch on the ON/OFF switch for operating your device
Note: Remove the unit from mains when not in use.
Quick installation guide IB-RPA103-PS
Power Supply for Raspberry Pi
2 ModelB,
®

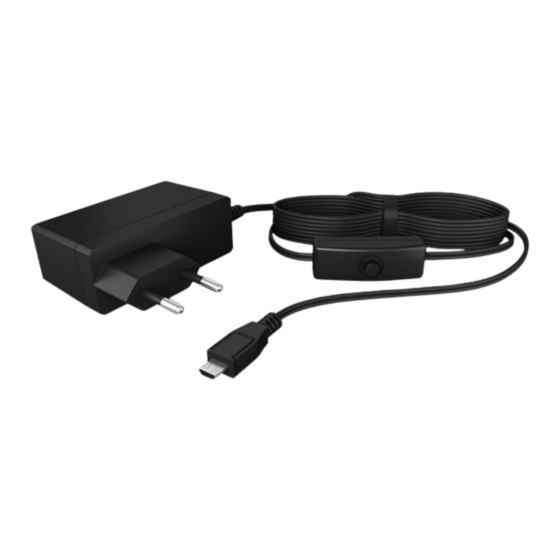

Product overview / Produktübersicht
2.
1.
EN
1. Euro plug (EN 50075, connector type C, AC 100-240 V)
2. Micro USB plug (DC 5.1 V)
3. ON/OFF switch
DE
1. Eurostecker (EN 50075, Steckertyp C, AC 100-240 V)
2. Micro USB Stecker (DC 5,1 V)
3. Ein-/Ausschalter
Computer
®
IB-RPA103-PS
3.
