STG-BEIKIRCH RBH/3A Technical Information And Operating Instruction

Ausgabe: 6 Gültig ab: 30.05.2005
Technische Maße Technical measures
125.0
23.0
12
12
10
4,6
9,7
88
Kabeldurchführung
grommet
19,8
170°
Diese Bedienungsanleitung für späteren Gebrauch bzw. Wartung aufbewahren.
Datei: Ti_RBH_3A_dt_engl_neutral
ArtNr. xxxxxxxx
Version: 6 valid from: 30.05.2005

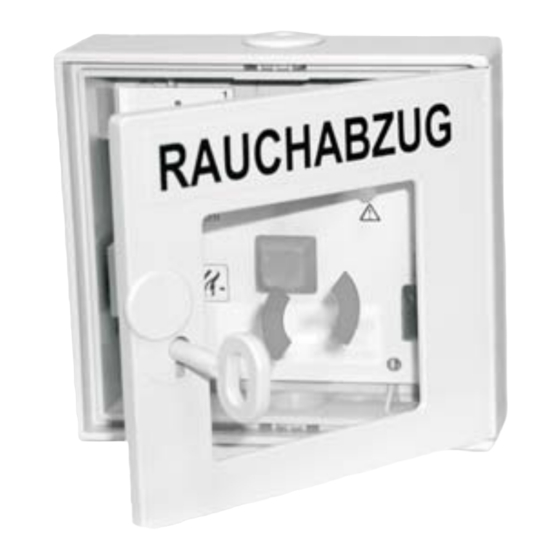

Druckknopf-Notauslösetaster mit Überwachung
Pushbutton emergency switch with monitoring
Einsatzbereich
Die RWA-Bedienstelle ist als vorrangiges
Bedien- und Anzeigeelement für die
gesamte RWA-Anlage mindestens einmal
notwendig.
Hier lassen sich die Rauchabzüge öffnen
und schließen.
Zusätzlich werden Signale über den
Zustand der gesamten RWA-Anlage
(Störung/Alarm) angezeigt.
Besonderheiten
• mit verdeckter Schließtaste "RWA Zu"
• mit Funktionstasten "RWA Auf" und
"RWA Zu"
• mit LED-Anzeige "RWA Auf", "Betrieb",
"Störung"
• ABS-Gehäuse in Flachbauweise nach
DIN 14 655, für die Innenmontage
• inkl. Schlüssel und Serviceschild "Außer
Betrieb"
• als RBH/3A/SU auch mit Summer
erhältlich
• als RBH/3A/VdS mit VdS-Zulassung
Nenndaten
Betriebsspannung: 24 V DC
Umweltklasse:
Schutzart:
Umgebungs-
temperatur:
erforderl. Zuleitung: 3 x 2 x 0,8 mm²
Aderquerschnitt:
Kontaktbelastung:
Abmessungen:
Farben:
VdS-Zulassung:
Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten.
(−15% / + 25%)
Klasse III nach VdS
IP 40 nach DIN 40050
−5 °C bis +40 °C
max. 1,5 mm²
max. 0,5 A / 30 V
125 x 125 x 36 mm
(H x B x T)
Grau (RAL 7035),
Rot (RAL 3000),
Blau (RAL 5005),
Gelb (RAL 1018) und
Orange (VdS geprüft
oder ALU-Version;
RAL 2011)
G 501003
(RBH/3A/VdS)
Please keep these operating instruction for future reference and maintance.
Applications
SHE manual call point is required at least
once as the priority operating and
indicating element for the entire SHE
system.
Here, the smoke heat extraction elements
can be opened and closed.
In addition, the condition of the entire SHE
system (malfunction/alarm) is indicated.
Features
• with hidden off button "SHE closed"
• with control switch "SHE open" and
"SHE closed"
• with LED-display "SHE open",
"Operation", "Malfunction"
• ABS housing in flatpack design
according to DIN 14 655, for indoor
installation
• incl. key and "out of order" service sign
• RBH/3A/SU also available with buzzer
• RBH/3A/VdS with VdS certification
Technical Data
Operating voltage: 24 V DC
(−15% / + 25%)
Environmental
category: category III acc. to
VdS
Protective system: IP 40 to DIN 40 050
Range of
temperature: −5 °C to +40 °C
Required
supply leads: 3 x 2 x 0.8 mm²
Core cross-section: 1.5 mm²
Max. contact load: 0.5 A / 30 V
Dimensions: 125 x 125 x 36 mm
(H x W x D)
Colours: grey (RAL 7035),
red (RAL 3000),
blue (RAL 5005),
yellow (RAL 1018)
and orange (VdS
certificated or ALU-
version; RAL 2011)
VdS certification: G 501003
(RBH/3A/VdS)
Subject to technical modifications.
