Grundig ARCANCE 55 Flat MF 55-2401/5 Top Service Manual

Hide thumbs Also See for ARCANCE 55 Flat MF 55-2401/5 Top:
Table of Contents

Advertisement

Quick Links

TV
Zusätzlich erforderliche Unterlagen für den Komplettservice
Additionally required Service Documents for the Complete Service
Service
Manual
Sicherheit
Safety
Materialnr./Part No.
720108000001
Materialnummer/Part Number 720100490000
Änderungen vorbehalten/Subject to alteration
H-S43 0304 • Printed in Germany
http://www.grundig.com
Service Manual
Chassis 16.1
ARCANCE 55 Flat
MF 55-2401/5 Top
GBB4600
ARCANCE 55 Flat
MF 55-2401/7 Top
GBB6500
ARCANCE 55 Flat
MF 55-2401 IT/Top
GBB5600
ARCANCE 55 Flat
MF 55-2401 FR/Top
GBB4700

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARCANCE 55 Flat MF 55-2401/5 Top and is the answer not in the manual?

Questions and answers

Related Manuals for Grundig ARCANCE 55 Flat MF 55-2401/5 Top

Summary of Contents for Grundig ARCANCE 55 Flat MF 55-2401/5 Top

  • Page 1 ARCANCE 55 Flat MF 55-2401 FR/Top GBB4700 Zusätzlich erforderliche Unterlagen für den Komplettservice Additionally required Service Documents for the Complete Service Service Manual Sicherheit Safety Materialnr./Part No. 720108000001 Materialnummer/Part Number 720100490000 Änderungen vorbehalten/Subject to alteration H-S43 0304 • Printed in Germany http://www.grundig.com...

  • Page 2: Table Of Contents

    GRUNDIG Service Chassis 16.1 Es gelten die Vorschriften und Sicherheitshinweise The regulations and safety instructions shall be valid gemäß dem Service Manual "Sicherheit", Material- as provided by the "Safety" Service Manual, part nummer 720108000001, sowie zusätzlich die eventu- number 720108000001, as well as the respective ell abweichenden, landesspezifischen Vorschriften! national deviations.

  • Page 3: Sicherheits-Hinweise

    GRUNDIG Service Chassis 16.1 Sicherheits-Hinweise Safety Advices Die in den Fernsehgeräten auftretende Röntgenstrahlung entspricht The X-radiation developing in the sets conforms to the X-radiation den Bestimmungen der Physikalisch-Technischen Bundesanstalt vom Regulations (January 8, 1987), issued by the Physikalisch-Techni- 8. Januar 1987.

  • Page 4: Technische Daten

    GRUNDIG Service Chassis 16.1 Technische Daten / Technical Data ARCANCE 55 Flat ARCANCE 55 Flat ARCANCE 55 Flat ARCANCE 55 Flat MF 55-2401/5 TOP MF 55-2401 IT/ TOP MF 55-2401/7 TOP MF 55-2401 FR/TOP CHASSIS CODE 16,1 SX 16,1 SX...
  • Page 5 GRUNDIG Service Chassis 16.1 ARCANCE 55 Flat ARCANCE 55 Flat ARCANCE 55 Flat ARCANCE 55 Flat MF 55-2401/5 TOP MF 55-2401 IT/ TOP MF 55-2401/7 TOP MF 55-2401 FR/TOP PLL Frequncy Synthesize Automatic Tuning System with country selection Frequency Based Auto Search...
  • Page 6 Bedienhinweise Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren Materialnummer Sie in der entsprechenden Ersatzteilliste finden.
  • Page 7 Operating Hints This chapter contains excerpts from the operating instructions. For further particulars please refer to the appropriate user instructions the part number of which is indicated in the relevant spare parts list.

  • Page 8: Abgleich

    GRUNDIG Service Chassis 16.1 Abgleich Adjustment Messgeräte: Digitalvoltmeter, Oszilloskop, Farbbildgenerator. Measuring instruments: digital voltmeter, oscilloscope, colour vi- deo generator. Servicearbeiten nach Austausch bzw. Reparatur: - Netzteil: Abgleich 1.1 Service works after replacement or repair: - Tuner/ZF: Abgleich 2.1, 2.2 - Power supply: Adjustment 1.1 - IC401: Abgleich 2.1, 2.2, 2.4, 2.5, 2.6, 2.7...
  • Page 9 GRUNDIG Service Chassis 16.1 2.4 Weißabgleich 2.4 White Balance Adjustment • Grautreppe mit Burst einspeisen. • Apply a grey scale test pattern with burst. • Kontrast Maximum, Farbkontrast und Helligkeit auf Mittelwert. • Contrast maximum, colour contrast and brightness mid-position •...
  • Page 10 GRUNDIG Service Chassis 16.1 2.7 Werkeinstellungen / Factory Settings Werte in der Tabelle sind typisch und können je nach Bildröhre variieren Values given in Table are typical values and can vary according to the CRT type. Menüpunkt/Menu Item Erklärung/Description 20"...
  • Page 11 STEREO MODUL X315 L-L' +5V B MSP_RES +8V A IC316 R186 IC315 C352 C184 AUD_CLO 78L05 1.5pF 68pF XTAL_OUT Q315 T109 TU100 BC848B C185 C186 C353 TUNER F102 R196 R192 C342 XTAL_IN GND4 INTRC/QSS 1.5pF T40.4 220nF 18.432MHz GND3 220nF C343 DCTROUT1 TESTEN...
  • Page 12 39K 0.5W 220pF 1KV 2 WAY PLUG POWER SWITCH LINE FILTER 2 WAY PLUG 50uH Choke 33uF / 160V 47uF 160V 560K %1 22uF / 16V SPP03N65 (2SK2545) 470pF 2KV 5.1V 1/4W 47uF/16V 22R 0.5W 4M7 0.5W 2n2 400V...
  • Page 13 GRUNDIG Service Chassis 16.1 Chassis IC401 / Chassis IC401 +5V_AL BUS B +5V A BUS B L402 +13V 18uH C434 22uF / 16V +5V_AL D418 R457 ZD407 R450 T408 5.1V BC848B R458 R417 R401 330R R411 470R T406 BC848B R456...

  • Page 14: Tuner

    GRUNDIG Service Chassis 16.1 Tuner TU100 TUNER GND4 GND3 GND2 GND1 R436 +33V C433 R437 C429 560pF R442 220R R441 +5V B L401 220R C432 C431 18uH C435 47pF 47pF C430 10nF C438 47uF 560pF BUS B NF-Teil / AF Part...

  • Page 15: Av Sockets

    GRUNDIG Service Chassis 16.1 AV-Buchsen / AV Sockets BUS B SK101 R159 R160 330R 100R C156 C150 C151 220p B_SCRT R161 R162 STAT1 R163 C148 330R 100R 220p G_SCRT C152 C153 R164 R165 R_SCRT F_BLSC R152 R166 C154 C155 R153...
  • Page 16 GRUNDIG Service Chassis 16.1 Chassis IC101 Teil 1 / Chassis IC101 Part 1 BUS B +5V B R186 C184 68pF T109 BC848B C185 C186 F102 R196 R192 T40.4 220nF 220nF SAW02 R195 TABLE D180 BA682 C187 R190 R191 D181 BA682...
  • Page 17 GRUNDIG Service Chassis 16.1 Chassis IC101 Teil 2 / Chassis IC 101 Part 2 BUS B IC101 SIFIN1 FMCAP C103 1uF / 16V SIFIN2 AUDIOOUT L-L' C143 AGCSIFCAP GND0 1uF / 16V C127 C115 +5V B 47nF 100uF / 16V...
  • Page 18 FLAYBACK C570 +5V A D559 OPTIONAL R565 T111 BC848 10nF R150 T110 R149 D558 470K R564 +13V TR552 BC848 C183 R198 100K 680R R563 R151 EHT - 29KV TABLE C190 D557 100K 10u/50V 1N4148 2.2uF/16V R199 C562 100nF R526 R562 FOCUS C563 IC501...

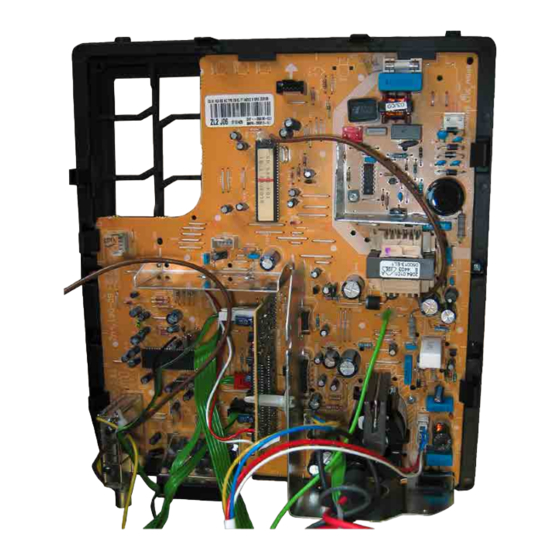

  • Page 19 GRUNDIG Service Chassis 16.1 Chassisplatte / Chassis Board Ansicht auf die Bestückungsseite / View on component side 3 - 9...
  • Page 20 GRUNDIG Service Chassis 16.1 Chassisplatte / Chassis Board Ansicht auf die Bestückungsseite / View on component side 3 - 10...
  • Page 21 GRUNDIG Service Chassis 16.1 Chassisplatte / Chassis Board Ansicht auf die Lötseite / View on solder side 3 - 11...
  • Page 22 GRUNDIG Service Chassis 16.1 Chassisplatte / Chassis Board Ansicht auf die Lötseite / View on solder side 3 - 12...
  • Page 23 155V C702 10u/250V X703 CRT SOKET D701 1N4007 155V R710 n.c. R709 BLUE 220R T701 D702 BF422 1N4148 R713 2.7k C701 R725 C703 R702 C705 1.5K R714 220R 390p GREEN R711 R712 390R 100R 470p R707 T702 220R BF421 X701 R706 155V D703...
  • Page 24 GRUNDIG Service Chassis 16.1 AV-Modul (Option) / AV Module (Option) VIDEO SVHS_Y R920 X921 R921 CINCH R SVHS_C X924 R922 SVHS_SOKET CINCH_R C922 C920 470R X922 C921 CINCH L C923 R923 CINCH_L 470R X920 X923 R941 X941 X940 R943 C941...
  • Page 25 X315 MSP_RES +8V A IC316 C352 IC315 AUD_CLO 78L05 1.5pF XTAL_OUT Q315 C353 XTAL_IN C342 1.5pF INTRC/QSS 18.432MHz DCTROUT1 TESTEN C343 C354 2.2nF DCTRO0 ANA_IN2+ C355 C375 RIGHT C344 C317 C323 C346 220nF 2.2nF 10nF ADR_SEL ANA_IN- LEFT 47uF 47nF 220pF C357 10nF...

  • Page 26: Stereo Module

    GRUNDIG Service Chassis 16.1 Stereo Modul / Stereo Module Ansicht auf die Bestückungsseite / View on component side Ansicht auf die Lötseite / View on solder side 3 - 16...

  • Page 27: Variant List

    Variantenliste / Variant List Bauteile in abhängigkeit der verwendeten Bildröhre. Comonents dependent on the used CPT CPT BRAND CPT TYPE C557 C504 C450 C555 C554 C564 C565 C570 C914 D950 L551 R509 R510 R520 R527 R558 R560 R563 R568 21" SAMSUNG A51EER33X67 115V 1000UF...

  • Page 28: Spare Parts List

    Spare Parts List 1 / 2004 ARCANCE 55 FLAT MF 55-2401/IT 1 / 2004 ARCANCE 55 FLAT MF 55-2401/5 TOP MATERIAL-NR. / PART NO.: 720126003000 MATERIAL-NR. / PART NO.: 720126003100 BESTELL-NR. / ORDER NO.: GBB5600 SILBER/SILVER BESTELL-NR. / ORDER NO.: GBB4600 SILBER/SILVER POS.
  • Page 29 759550920200 NETZSCHALTER 4 A 100-250V POWER SWITCH 4 A 100-250V 0021.000 759550925300 FEDER KNOPF NETZ SPRING KNOB POWER 0020.000 759550947700 GRUNDIG LOGO GRUNDIG LOGO 0025.000 759550947900 BILDR. VC A51ELD032X001 PICT. TUBE VC A51ELD32X001 0025.000 759550947900 BILDROEHRE VC A51ELD032X001 PICTURE TUBE VC A51ELD32X001 0027.000...
  • Page 30 POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION Ersatzteilliste Spare Parts List T 104 830100484800 SMD TRANS BC848B/ BC847B P T 315 830320555700 TRANS.BC 557 B GEG.AMMO-PAC T 316 830320555700 TRANS.BC 557 B GEG.AMMO-PAC T 317 830320555700...
  • Page 31 POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION Ersatzteilliste Spare Parts List T 407 830100484800 SMD TRANS BC848B/ BC847B P T 408 830100484800 SMD TRANS BC848B/ BC847B P T 501 830100484800 SMD TRANS BC848B/ BC847B P T 502...
  • Page 32 POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION Ersatzteilliste Spare Parts List T 403 830100484800 SMD TRANS BC848B/ BC847B P T 404 830100484800 SMD TRANS BC848B/ BC847B P T 406 830100484800 SMD TRANS BC848B/ BC847B P T 407...
