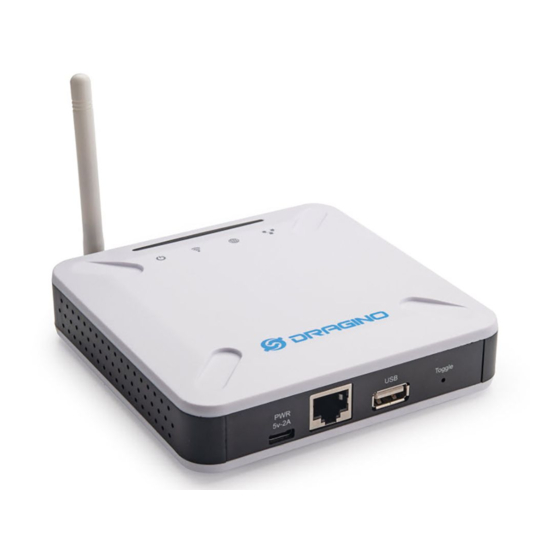

LPS8 LoRaWAN Pico Cell Gateway ユーザーマニュアル
Document Version: 1.2.0JP
Firmware Version: LG02_LG08--build-v5.2.1563462324-20190718-2307
Version
Description
1.0
Release
1.0.1
Add trouble shooting for wifi AP not access issue
1.0.1JP
和訳版
1.2.0
Add TTN server explain, change to use new UI and firmware 和訳版
1.2.0JP
和訳版
LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01
www.dragino.com
Date
2019-Aug-10
2019-Sep-23
2019-Nov-03
2020-Mar-27
2020-Jun-05
1 / 37
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Dragino LPS8
Summary of Contents for Dragino LPS8
- Page 1 Add trouble shooting for wifi AP not access issue 2019-Sep-23 1.0.1JP 和訳版 2019-Nov-03 1.2.0 Add TTN server explain, change to use new UI and firmware 和訳版 2020-Mar-27 1.2.0JP 和訳版 2020-Jun-05 1 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01...
-
Page 2: Table Of Contents
1.3 特徴 ........................6 1.4 システムストラクチャー ..................... 6 1.5 LPS8 アプリケーション ..................... 7 LPS8 のアクセス方法 ....................8 2.1 LPS8 を WiFi or Ethernet 経由でアクセス設定 ............8 ネットワーク設定 ........... エラー! ブックマークが定義されていません。 3.1 概観 ........................11 3.2 WAN ポートでインターネットアクセス ................ 11 3.3 WiFi クライアントでインターネットアクセス ..............12 3.4 インターネット接続を確認... - Page 3 トラブルシューティング ................... 33 8.1 新規パッケージをインストールしたらカーネルエラー、どうやって修復できますか？ ..33 8.2 ファームウェアがクラッシュしたら、LPS8 を回復できますか？ ........34 8.3 WiFi アクセスを LPS8 で設定しましたが、IP アドレスを紛失しました。どうやりますか？ ..35 8.4 LPS8 の SSID を接続しました。 しかし、PC に DHCP が割り当てされません？ ....35 注文情報 ......................36 梱包内容 ......................37 サポート ......................37 参照...
-
Page 4: Lps8 とは
LoRa 無線を IP ネットワークにブリッジできます。 LoRa 無線技術により、ユーザーはセンサデー タを送信し、低データレートで非常に長い範囲に到達できます。. LPS8 は Semtech パケットフォワーダーを使用し、LoRaWAN プロトコルと完全に互換性がありま す。 10 個のプログラム可能なパラレル復調パスを提供する Semtech 社 SX1308 LoRa コンセント レーターが含まれています。 LPS8 には、さまざまな国で使用する標準の LoRaWAN 周波数帯域が事前に設定されていま す。 ユーザーは、独自の LoRa ネットワークで使用する周波数帯域を各国応じてカスタマイズす ることもできます。 4 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01... - Page 5 Emulates 49 x LoRa demodulators and 1 x (G)FSK demodulator Dual digital TX & RX radio front-end interfaces 10 programmable parallel demodulation paths Dynamic data-rate (DDR) adaptation True antenna diversity or simultaneous dual-band operation 5 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01...
-
Page 6: システムストラクチャー
特徴 オープンソース OpenWrt システム Web GUI, SSH WAN or WiFi 経由で管理 49 種類 x LoRa デモジュレータ LoRaWAN ゲートウェイ 10 プログラム可能なパラレル復調パス システムストラクチャー 6 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01... -
Page 7: Lps8 アプリケーション
LPS8 アプリケーション 7 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01... -
Page 8: Lps8 のアクセス方法
PC を使用してこの WiFi ネットワークに接続できます。 PC は IP アドレス 10.130.1.xxx を取得 し、LPS8 のデフォルトの IP は、 10.130.1.1 です。 2.1.2 ルーターから DHCP IP で Ethernet 接続 また、LPS8 イーサネットポートをルーターに接続すると、LPS8 はルーターから IP アドレスを取得 できます。 ルーターの管理ポータルで、ルーターが LPS8 に割り当てた IP アドレスを確認できる はずです。 この IP を使用して接続することもできます。 8 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01... - Page 9 2.1.3 ルーターから DHCP IP で WiFi 接続 LPS8 がすでに WiFi 経由でルーターに接続している場合は、WiFi IP を使用して LPS8 に接続 できます。 2.1.4 フォールバック IP を使用してイーサネット経由で接続 WAN ポートには、ユーザーがアップリンクルーターに接続しない場合のアクセス用のフォールバ ック IP アドレスもあります。 9 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01...
- Page 10 PC でブラウザーを開き、LPS8 IP アドレスを入力します（接続方法によって異なります）。 http://10.130.1.1/（WiFi AP ネットワーク経由でアクセス） または http：// IP_ADDRESS または http：// IP_ADDRESS：8000 （ファームウェア 5.3.xxx ファームウェア以降、WAN インターフェイス（WAN ポートまたは WiFi ク ライアントモード）で Web ポートが 8000 に変更されました） 以下のように、LPS8 のログインインターフェイスが表示されます。Web ログインのアカウントの詳 細は次のとおりです。 ユーザー名：root パスワード：dragino 10 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01...
-
Page 11: Wan ポートでインターネットアクセス
アップには次のものが含まれます： WAN Port Internet Mode WiFi Client Mode WiFi AP Mode WAN ポートでインターネットアクセス デフォルトでは、LPS8 は WAN ポートを使用してアップストリームネットワークに接続するように設 定されています。 LPS8 の WAN ポートをアップストリームルーターに接続すると、LPS8 はルータ ーから IP アドレスを取得し、アップストリームルーターを介してインターネットにアクセスします。 ネットワークの状態は次のように確認できます： 11 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01... -
Page 12: Wifi クライアントでインターネットアクセス
WiFi クライアントしてインターネットアクセス WiFi クライアントモードでは、LPS8 は WiFi クライアントとして機能し、WiFi を介してアップストリ ームルーターから DHCP を取得します。 WiFi クライアントとして設定する手順は次のとおりです： Step1: Network -> Wireless, Radio0 インターフェースを選択して Scan ボタンを押してください。 Step2: 有効な WiFi サービスが表示されますので、利用したい Join Network ボタンを押してください: 12 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01... -
Page 13: インターネット接続を確認
Step3: [Network]-> [Wireless]ページで、WiFi AP ネットワークを無効にします。 このステップは重要で す。LPS8 の WiFi インターフェースは、WiFi AP または WiFi クライアントモードのみ１つしか実行 できません。 注意：それを実行した後、PC が LPS8 の WiFi ネットワークを介して LPS8 に接続すると、接続が 失われます。 関連付けが正常動作すると、同じページに WiFi ネットワークインターフェイスが表示されます： インターネッ接続の確認 以下に示すように、診断ページを使用してインターネット接続を確認および分析できます。 13 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01... -
Page 14: 事例: Lorawan ゲートウェイ設定
事例： LoRaWAN ゲートウェイとして設定 LPS8 は、LoRaWAN プロトコルと完全に互換性があります。 従来の Semtech Packet Forwarder を使用して、LoRaWAN パケットをサーバーに転送します。構成は次のとおりです。 この章では、LPS8 を使用して作業する方法について説明します TheThingsNetwork（TTN）LoRaWAN ネットワークサーバー（www.thethingsnetwork.org） 14 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01... -
Page 15: Ttn サーバーでゲートウェイ作成
TTN サーバーでゲートウェイ作成 Step 1: ユニークゲートウェイ ID を取得 全ての LPS8 は、一意のゲートウェイ ID があります。 ID は LoRaWAN ページで確認できま す。 上記の場合、ゲートウェイ ID は、 a840411b8268ffff となります。 Step 2: TTN サーバーにユーザーアカウントを作成し、ログインします。 15 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01... - Page 16 Step 3: ゲートウェイを作成 [ゲートウェイ]アイコンをクリックして、以下のページを開きます： ゲートウェイを作成すると、次のようにゲートウェイ情報を確認できます。 16 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01...
-
Page 17: Ttn に接続して Lps8 を設定
LPS8 を TTN に接続する設定 LPS8 を構成して、TTN ネットワークに接続できるようになりました。最初に、LPS8 でインターネッ ト接続が機能していることを確認してください。 Step1: LPS8 を RAW fowarder として設定 Step2: I 正しいサーバー情報とゲートウェイ ID を入力 17 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01... -
Page 18: 周波数設定
結果を確認 上記の設定を行った後、LPS8 は TTN に接続できるはずです。 以下は、TTN から見た結果で す: 周波数の設定 上記の設定を行った後、LPS8 は LoRaWAN ゲートウェイとして機能できるようになります。 18 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01... -
Page 19: Lorawan センサデバイスを追加
DEV EUI -特定のデバイスの一意の ID コード。 APP EUI - TTN で定義されたアプリケーションの ID コード。 APP Key -特定のデバイスとの通信を保護するための一意のキー。 これらのコードのセットは、特定のデバイスのデフォルトコードとしてメーカーによって各デバイス に保存されます。 以下に示すように、各デバイスにはデフォルトのデバイス EUI が付いたステッ カーが付属しています。 注記：デバイスの設定機能を使用して、デバイスでこれらのコードを変更できる場合があります。 LT-33222 はシリアルポートアクセスと一連の AT コマンドを使用します。 LoRaWAN サーバーに よって割り当てられたコードを使用する必要がある場合、コードの変更が必要になる場合があり ます。 19 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01... - Page 20 いことに注意してください。 LT33222 デバイスの APP EUI を追加するには、[EUI の管理]および [EUI の追加]を選択し、必要なコードを入力します。 [デバイス]および[デバイスの登録]を選択して、以下の画面を開きます。 デバイス EUI および APP KEY コードを入力し、リストから App EUI を選択します。 設定を保存する前に、3 つのコードすべてがデバイスラベルに表示されているものと一致するこ とを確認してください。 Step 2: LT-33222 デバイスの電源を入れると、TTN ネットワークに自動的に参加します。 正常 に参加すると、TTN へのメッセージのアップロードが開始されます。 [データ]タブを選択すると、 パネルにデータが表示されます。 注記：デバイスが、TTN のディスプレイに表示されるまでに時間がかかる場合があります。 20 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01...
- Page 21 21 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01...
-
Page 22: Linux システム
Linux システム LPS8 は、OpenWrt Linux システムに基づいています。 これはオープンソースであり、ユーザー は Linux 設定を自由に構成および変更できます。 SSH アクセス SSH プロトコルを介して Linux コンソールにアクセスできます。 PC と LPS8 が同じネットワークに 接続されていることを確認してから、SSH ツール（Windows クライアントツール putty など）を使用 してアクセスします。 IP address: IP address of LPS8 Port: User Name: root Password: dragino (default) ログインすると、Linux コンソールが表示され、次のようにコマンドを入力できます。... -
Page 23: ファイルを編集と転送
Windows では、最も簡単な方法の 1 つは WinSCP ユーティリティを使用することです。 WinSCP を介したデバイスへのアクセスを確立した後、FTP スタイルウィンドウを使用して、ファイ ルを LPS8 にドラッグ/ドロップするか、ウィンドウでファイルを直接編集できます。 スクリーンショットは下記のようになります: ファイルシステム LPS8 には 16MB のフラッシュと 64MB の RAM があります。 / var および/ tmp ディレクトリは RAM にあるため、/ tmp および/ var に保存されている内容はデバイスの再起動後に消去されま す。 他のディレクトリはフラッシュ内にあり、再起動後も残ります。 Linux システムは約 8MB〜10MB のフラッシュサイズを使用するため、ユーザーがデータを LPS8 フラッシュに保存する余地はあまりありません。外部 USB フラッシュメモリデバイスを使用して、ス... -
Page 24: パッケージメンテナンスシステム
// iperf をインストールする 以下に示すように、システムは必要なパッケージを自動的にインストールします。 root@dragino-169d30:/etc/opkg# opkg install iperf Installing iperf (2.0.12-1) to root… Downloading http://downloads.openwrt.org/snapshots/packages/mips_24kc/base/iperf_2.0.12-1_mips_24kc.ipk Installing uclibcxx (0.2.4-3) to root… Downloading http://downloads.openwrt.org/snapshots/packages/mips_24kc/base/uclibcxx_0.2.4- 3_mips_24kc.ipk Configuring uclibcxx. Configuring iperf. 24 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01... -
Page 25: Webui を経由してアップグレード
最新のファームウェアは、LoRa Gateway ファームウェアにあります。 http://www.dragino.com/downloads/index.php?dir=LoRa_Gateway/LG02-OLG02/Firmware 変更ログは、ファームウェア変更ログにあります。 http://www.dragino.com/downloads/downloads/LoRa_Gateway/LG02- OLG02/Firmware/ChangeLog xxxxx–xxxxx-squashfs-sysupgrade.bin という名前のファイルがアップグレードイメージです。 以 下に示すように、さまざまなアップグレード方法があります。 Web UI 経由でアップグレード 次のページに移動します：Web System Back Up and flash firmware 必要な画像を選択し、[フラッシュ画像]をクリックします。 イメージがデバイスにアップロードされ、 [更新の処理]をクリックしてアップグレードします。 注記：通常、アップグレードを行うときは、古い設定と新しいファームウェアの間に競合がないこと を確認するために、[設定の保持]チェックボックスをオフにする必要があります。 新しいファーム ウェアはデフォルト設定で起動します。 システムは、アップグレード後に新しいファームウェアで自動的に起動します。 25 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01... -
Page 26: Linux コンソールを経由してアップグレード
Linux コンソールからアップグレード ファームウェアをシステムの/var ディレクトリに SCP で実行します。 root@OpenWrt:~# /sbin/sysupgrade –n /var/Your_Image 注：/ var ディレクトリのイメージを転送することが重要です。そうしないと、使用可能なフラッシュ サイズを超える可能性があります。 26 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01... -
Page 27: Faq
どのように周波数帯域をカスタマイズしますか？ LPS8 で LoRaWAN チャンネルをカスタマイズできます。 たとえば、ゲートウェイを India LoROIT 周波数帯域を満たすように設定する場合： 27 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01... - Page 28 Step 1:周波数帯域を“Customized Bands”で選択資料する場合 Step 2: Radio 0 & 1 周波数を設定 LPS8 には、SX1308 の 2 つの周波数帯域があります。 これらの 2 つの周波数に基づいて、これ らを 8 つのチャネルで設定できます。 Radio Settings ページに移動して、Radio 0〜865700000 を有効にし、Radio 1〜866500000 を有効にします。 28 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01...
- Page 29 周波数と LoRa 周波数です。各チャネル構成には、以下のパラメーターが含まれます。 このチャネルに使用される無線ラジオ チャネル IF、無線周波数に基づく周波数シフト LoRiot 周波数プランの設定は次のとおりです： Channel 0 frequency = radio0 –300000Hz = 865700000- 300000 = 865.4Mhz Channel 1 frequency = 865.6Mhz Channel 2 frequency = 865.8Mhz 29 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01...
- Page 30 Channel 3 frequency = 866.0Mhz Channel 4 frequency = 866.2Mhz Channel 5 frequency = 866.4Mhz Channel 6 frequency = 866.6Mhz Channel 7 frequency = 866.8Mhz Channel LoRaSTDfrequency = 865.7Mhz, SF7, BW250Khz 30 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01...
- Page 31 Step 4: Sa 保存＆適用＆ログ読み取りページで結果を確認 31 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01...
-
Page 32: Lps8 専用のファームウェイを作れますか? Lps8 のソースコードはどこですか
ームウェアを作成できます。LPS8 のソースコードとコンパイル手順は https://github.com/dragino/openwrt_lede-18.06 915Mhz 周波数帯域を 868Mhz 帯域で利用できますか? 可能ですが、距離は非常に短くなります。868Mhz バージョンのハードウェアで US915 周波数帯 域を選択できます。 動作しますが、868Mhz バージョンには帯域 863〜870Mhz の RF フィルター があり、他のすべての周波数には高い減衰があるため、パフォーマンスが大幅に低下します。 LoRa 一般に関する FOQ LoRa の一般的な質問に関する WiKi の FAQ を更新しています。 Wiki リンクは次のとおりです： http://wiki.dragino.com/index.php?title=LoRa_Questions 32 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01... -
Page 33: トラブルシューティング
Installing kmod-dragino2-si3217x (3.10.49+0.2-1) to root… Collected errors: * satisfy_dependencies_for: Cannot satisfy the following dependencies for kmod-dragino2- si3217x: kernel (= 3.10.49-1-4917516478a753314254643facdf360a) * * opkg_install_cmd: Cannot install package kmod-dragino2-si3217x. この場合、実際のカーネルバージョンが同じである限り、–force-depends オプションを使用してそ のようなパッケージをインストールできます。 Opkg install kmod-dragino2-si3217x_3.10.49+0.2-1_ar71xx.ipk –force-depends 33 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01... -
Page 34: ファームウェアがクラッシュしたら、Lps8 を回復できますか
ファームウェアがクラッシュした場合、LPS8 を回復できますか？ LPS8 は、ユーザーに Linux システムのフルコントロールを提供します。そのため、一部のブート ファイルが不適切に変更された後、デバイスがブリックしてブートできなくなる可能性があります。 この場合、ユーザーは Web フェイルセーフモードで新しいファームウェアをアップロードすること により、Linux システム全体を回復できます。 回復手順は以下のとおりです: RJ45 ケーブルを使用して、PC を LPS8 の WAN ポートに直接接続します。 PC を静的 IP アドレス 192.168.255.x、ネットマスク 255.255.255.0 に設定します。 トグルボタンを押したままにして、デバイスの電源を入れます。 デバイスのすべての LED が点滅し、4 回点滅した後、トグルボタンを放します。 すべての LED が 1 回非常に速く点滅します。これは、デバイスがネットワーク接続を検出... -
Page 35: Wifi アクセスを Lps8 で設定しましたが、Ip アドレスを紛失しました。どうやりますか
1. PC のイーサネットポートを LPS8 の WAN ポートに接続します。 2. PC のイーサネットポートを構成します： IP: 172.31.255.253 and Netmask: 255.255.255.252 スクリーンショット画面: 3. PC で、IP アドレス 172.31.255.254 を使用して、Web またはコンソール経由で LPS8 にアク セスします。 LPS8’の SSID で接続しましたが、LPS8 から私のパソコンに DHCP IP アドレ スが割り当てられません? これは、LPS の 2019-09-23 より前のファームウェアバージョンの既知のバグです。この問題はバ ージョン LG02_LG08--build-v5.2.1569218466-20190923-1402 以降に修正されました。古いバ... -
Page 36: 注文情報
注文情報 PART: LPS8-XXX-YYY XXX: Frequency Band 868: 有効な周波数：863Mhz〜870Mhz。EU868 または IN865 の帯域用。 915: 有効な周波数：902Mhz〜928Mhz。 US915、AU915、AS923、または KR920 の帯域用。 36 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01... -
Page 37: 梱包内容
サポートは、月曜日から金曜日の 09:00 から 18:00 GMT + 8 まで提供されます。 タイムゾ ーンが異なるため、ライブサポートを提供できません。 ただし、あなたの質問は前述のスケ ジュールでできるだけ早く回答されます。. お問い合わせに関して可能な限り多くの情報を提供し（製品モデル、問題を正確に説明 し、問題を再現する手順など）、E メールで送信して下さい。 support@dragino.com 12 参照 LPS8 のソースコード： https://github.com/dragino/openwrt_lede-18.06 OpenWrt 公式 Wiki http://www.openwrt.org/ ファームウェア http://www.dragino.com/downloads/index.php?dir=LoRa_Gateway/LPS8- OLPS8/Firmware/ 37 / 37 LPS8 LoRaWAN Gateway User Manual --- Update:2019-08-01...
