MIC-PSOS2 mikrofon zewnętrzny do odbiornika PERFECT-SOS
1. INFORMACJEOGÓLNE
MIC-PSOS2 to dedykowany mikrofon zewnętrzny odbiornika sygnałów pojazdów uprzywilejowanych PERFECT-SOS.
Znajdzie zastosowanie w miejscach gdzie występują niekorzystne warunki akustyczne i konieczne jest zamontowanie
mikrofonu na zewnątrz.
2. DANETECHNICZNE
zasilanie:
pobór prądu:
temperatura pracy:
wymiary zewnętrzne obudowy:
obudowa:
stopień szczelności:
waga:
3. INSTALACJA MIKROFONU
3.1. Montaż
Mikrofon zewnętrzny dostarczany jest w obudowie natynkowej o szczelności IP-54. Przeznaczony jest do montażu na
zewnątrz. Nie należy montować mikrofonu w miejscu gdzie utrudnione jest odebranie sygnału dźwiękowego ze względu na
niekorzystne warunki akustyczne (tłumiące dźwięki mury, inne obudowy).
3.2. Podłączenie elektryczne
Na płycie głównej mikrofonu zewnętrznego MIC-PSOS2 znajduje się złącze śrubowe, którego zaciski należy połączyć
odpowiednio z zaciskami w odbiorniku sygnałów alarmowych PERFECT-SOS. Podłączenie elektryczne należy wykonać
zgodnie ze schematem podłączeń, rys.1. Do podłączenia zacisków P, L, U, Z należy używać skrętki UTP kat.5 2x2x0,5mm2 o
maksymalnej długości 3m. Do podłączenia zacisków M i G należy użyć, dostarczonego w komplecie z urządzeniem, przewodu
koncentrycznego mikrofonowego (1x0,35mm2 o długości nie większej niż 3 metry).
4. DIODASTATUSOWA
Informacja o wyzwoleniu wyjścia OUT sygnalizowana jest przez diodę statusową odbiornika PERFECT-SOS. Tak samo działa
dioda widoczna przez obudowę mikrofonu zewnętrznego. W stanie gotowości dioda statusowa mruga. W momencie
załączenia wyjścia, w zależności od ustawionego trybu pracy odbiornika, dioda:
•
zapala się na czas 1 sekundy, po czym przechodzi w tryb gotowości (trybOUT 1s),
•
zapala się na stałe. Przejście w stan gotowości następuje po skasowaniu sygnału wyzwalającego przyciskiem kasującym
(trybOUT „zatrzask").
PERFECT SOS

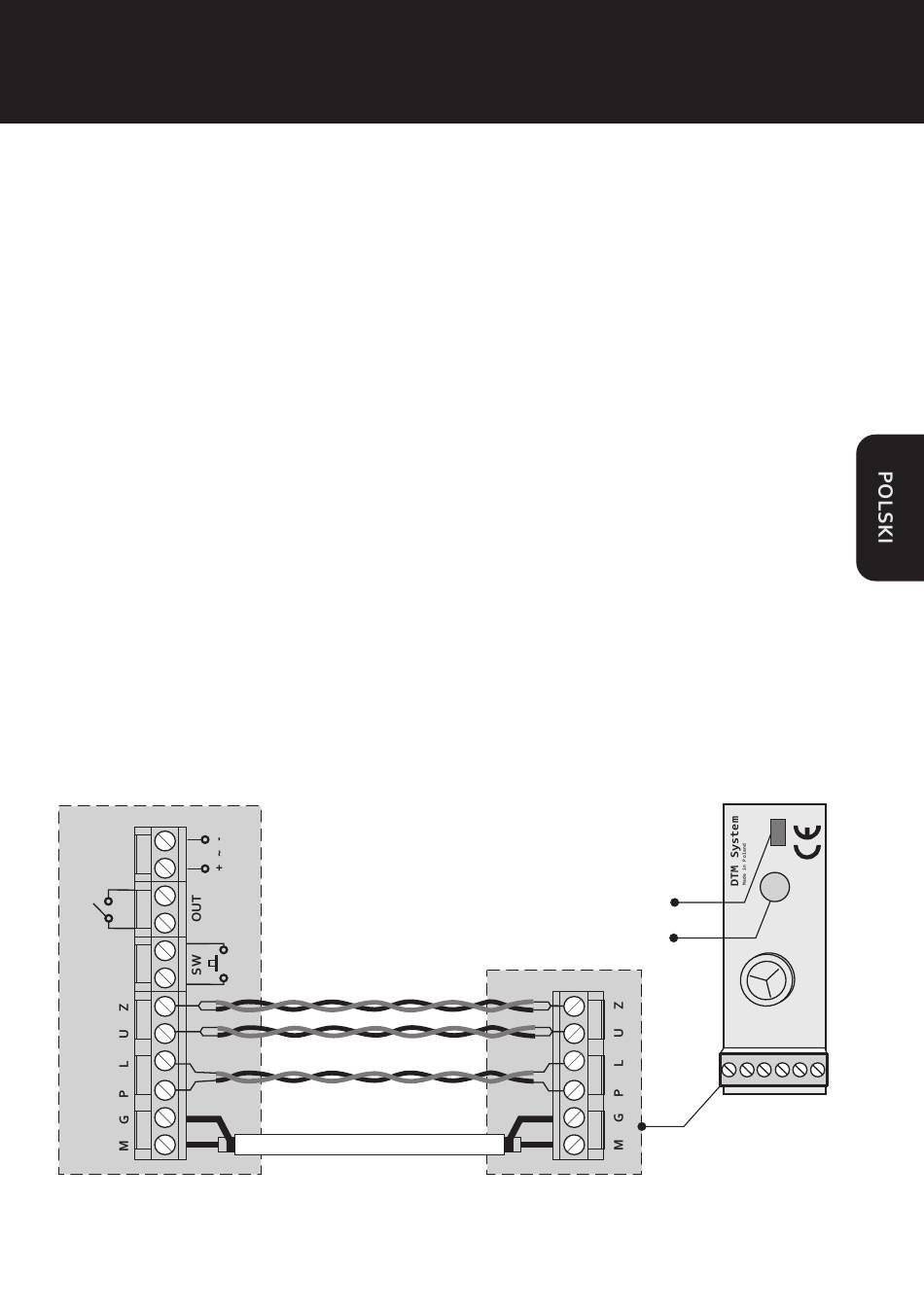

Rys. 1. Widok płyty mikrofonu zewnętrznego
i schemat podłączenia do odbiornika sygnałów pojazdów uprzywielejowanych PERFECT-SOS.
instrukcja obsługi
12-24VAC/DC
40mA
-20°C / +55°C
37x36x120 mm
obudowaABS z poliwęglanowym kloszem
IP-54
50g
PRZEWÓD KONCENTRYCZNY MIKROFONOWY
MIC-PSOS2
dioda statusowa
mikrofon
v.1.1
SOS_MIC
v1.1
