MIC-PSOS mikrofon zewnętrzny do odbiornika PERFECT-SOS
1. INFORMACJE OGÓLNE
MIC-PSOS to dedykowany mikrofon zewnętrzny odbiornika sygnałów pojazdów uprzywilejowanych PERFECT-SOS. Znajdzie
zastosowanie w miejscach gdzie występują niekorzystne warunki akustyczne i konieczne jest zamontowanie mikrofonu na
zewnątrz.
2. DANE TECHNICZNE
zasilanie:
pobór prądu:
temperatura pracy:
wymiary zewnętrzne obudowy:
obudowa:
stopień szczelności:
waga:
3. INSTALACJA MIKROFONU
3.1. Montaż
Mikrofon zewnętrzny dostarczany jest w obudowie natynkowej o szczelności IP-54. Przeznaczony jest do montażu na
zewnątrz. Nie należy montować mikrofonu w miejscu gdzie utrudnione jest odebranie sygnału dźwiękowego ze względu na
niekorzystne warunki akustyczne (tłumiące dźwięki mury, inne obudowy).
3.2. Podłączenie elektryczne
Na płycie głównej mikrofonu zewnętrznego znajduje się złącze śrubowe do podłączenia do odbiornika sygnałów alarmowych
PERFECT-SOS.
Podłączenie elektryczne należy wykonać zgodnie ze schematem podłączeń, rys. 1., zwracając uwagę na prawidłową kolejność
zacisków. Do podłączenia należy używać skrętki UTP kat.5, 4x2x0,5mm2, o maksymalnej długości 3 metrów.
4. DIODA STATUSOWA
Informacja o wyzwoleniu wyjścia OUT sygnalizowana jest przez diodę statusową odbiornika PERFECT-SOS. Tak samo działa
dioda widoczna przez obudowę mikrofonu zewnętrznego. W stanie gotowości dioda statusowa mruga. W momencie
załączenia wyjścia, w zależności od ustawionego trybu pracy odbiornika, dioda:
zapala się na czas 1 sekundy, po czym przechodzi w tryb gotowości (tryb OUT 1s),
ź
zapala się na stałe. Przejście w stan gotowości następuje po skasowaniu sygnału wyzwalającego przyciskiem kasującym
ź
(tryb OUT „zatrzask").

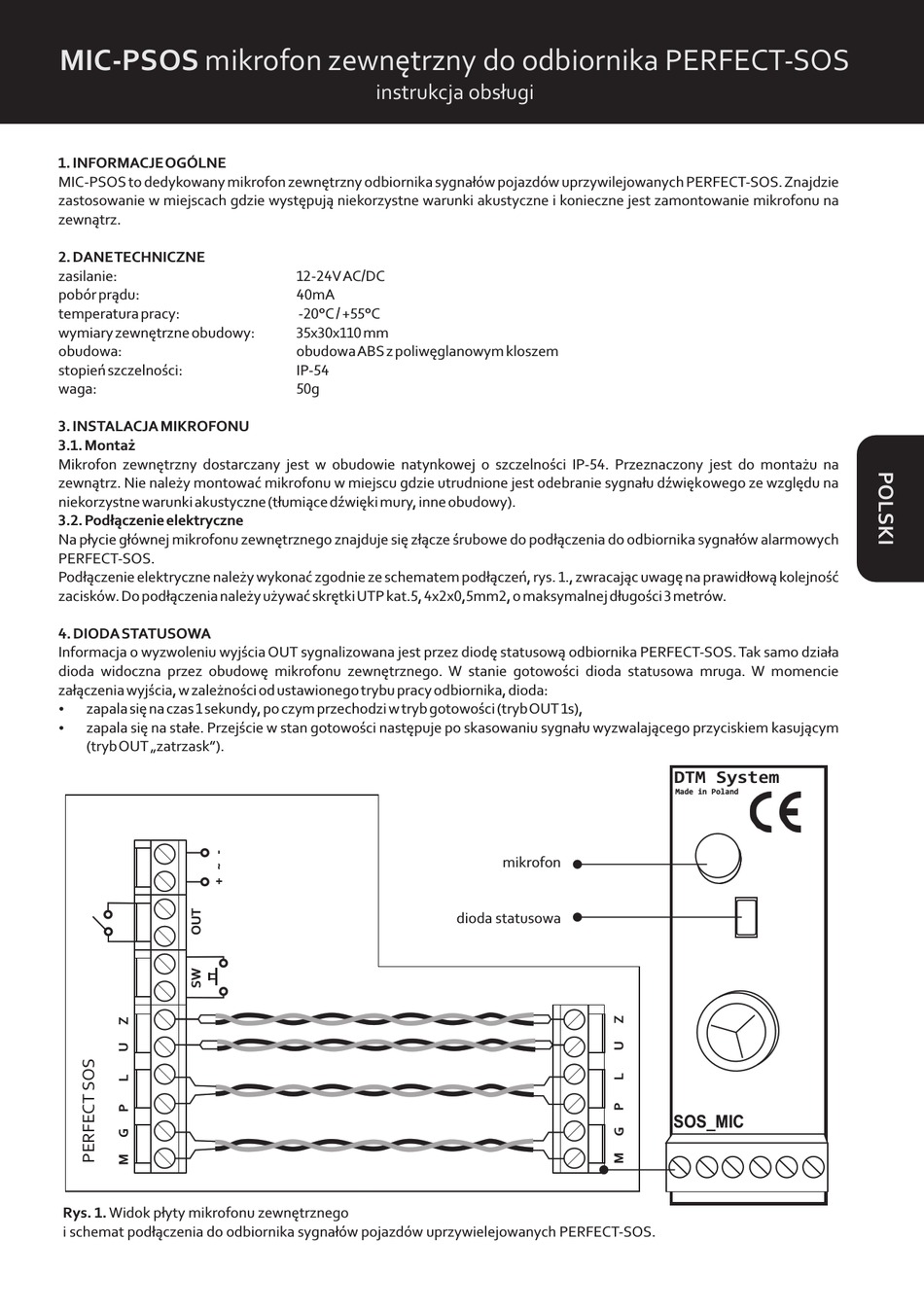

Rys. 1. Widok płyty mikrofonu zewnętrznego
i schemat podłączenia do odbiornika sygnałów pojazdów uprzywielejowanych PERFECT-SOS.
instrukcja obsługi
12-24V AC/DC
40mA
-20°C / +55°C
35x30x110 mm
obudowa ABS z poliwęglanowym kloszem
IP-54
50g
dioda statusowa
DTM System
Made in Poland
mikrofon
SOS_MIC
