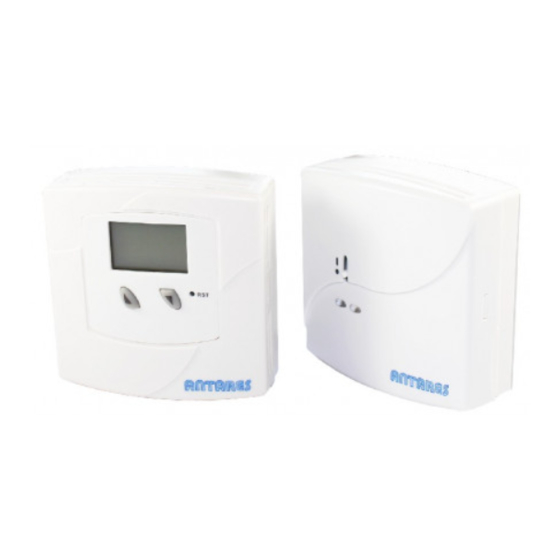

Antares T.225.00 Manual

IT Art. T.225.00
Termostato RF
A. INSTALLAZIONE E MONTAGGIO
Attenzione:
Prima dell'installazione del T.225.00, spegnere le apparecchiature da collegarvi (ad esempio ricaldamento).
Si raccomanda nella maniera più assoluta che l'installazione venga eseguita da personale qualificato.
1. Posizione di installazione:
Il termostato (ricevitore e trasmettitore) deve essere montato su una parete interna a 1,5 m dal pavimento in posizione
in cui è prontamente influenzato da variazioni della temperatura generale della stanza con aria a circolazione libera.
Il luogo di montaggio deve essere pulito e asciutto in ambienti interni. Prevenire l'esposizione diretta alla luce solare;
area gocciolante o schizzi. Non posizionare questa unità in un luogo in cui la circolazione dell'aria è bassa o in cui
presenta forti variazioni di temperatura (ad es. Vicino alla porta). Non posizionare il termostato vicino a fonti di calore /
freddo.
2. Cablaggio per ricevitore:
Attenzione: spegnere i dispositivi elettrici e il ricevitore prima del cablaggio.
Ci sono 2 terminali di cablaggio (N, L e 1, 2) nella parte inferiore di T.225 (Ricevitore). Collegare il riscaldamento ai
terminali "1" e "2" e collegare 240 Vac a "N" e "L".
Cablare i cavi corretti alla morsettiera secondo lo schema elettrico collegato all'interno del coperchio superiore del
termostato.
Per l'installazione, non vi sono condotti o cavi metallici dotati di una guaina metallica nella scatola a parete.
Spingere tutti i cavi nella parete prima del fissaggio per evitare di intrappolare i fili.
Si raccomanda di installare un fusibile di 10A.

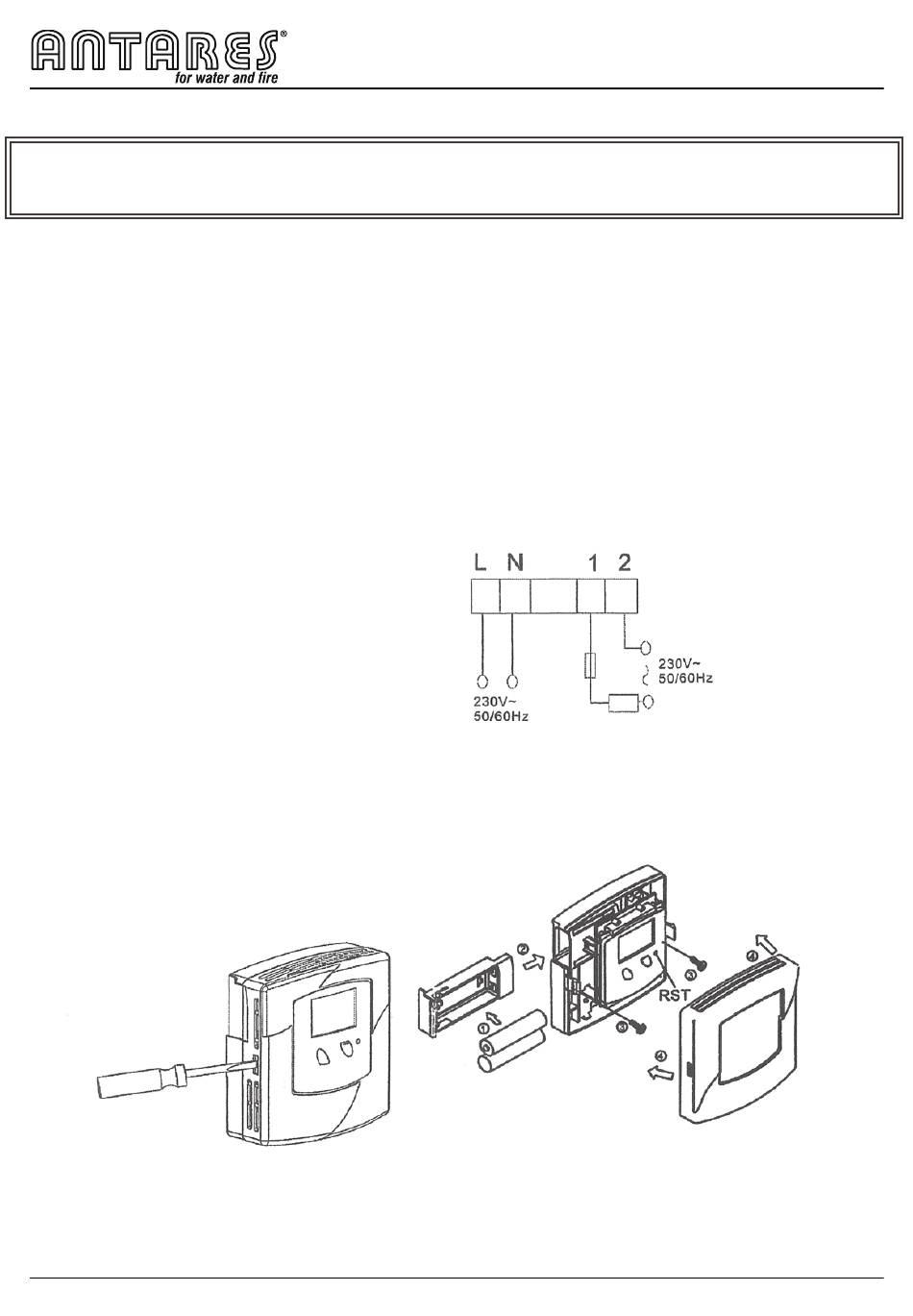

Etichetta di connessione morsettiera – ricevitore
Fusibile
Caldo
3. Montaggio:
Utilizzando le viti accessorie e gli ancoraggi a parete forniti, montare T.225 con il foro per chiave sul retro. Il
trasmettitore e il ricevitore devono essere montati a parete
Installare o sostituire la batteria per il trasmettitore:
Attenzione: sostituire solo con batterie dello stesso tipo o equivalenti. Non gettare le batterie usate nei rifiuti domestici.
Fare riferimento alla propria area locale per lo smaltimento corretto.
(Figura 1)
T.225 – installazione trasmettitore
Usare un cacciavite piatto
premere sul divario in
entrambe le parti per
staccare il guscio
anteriore.
1 Estrarre il cassetto batteria
2 Collocare le nuove batterie in base alla marcatura sul vano batterie.
3 Smaltire correttamente le vecchie batterie.
4 Riportare il vano batterie nella sua posizione.
5 Controllare se il termostato funziona correttamente o meno. Premere "RST" se necessario.
