Summary of Contents for Galletti UGR S

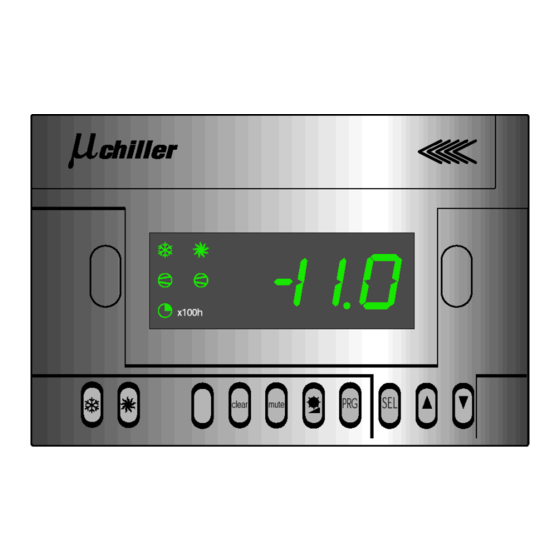

- Page 1 PCD PANNELLO DI COMANDO A DISTANZA PCD REMOTE CONTROL PANEL UGR S UGRS E UGR/HS UGRV 80÷100 E MCA H ECHO ECHO H E U R O V E N T CERTIFIED PERFORMANCE RG66000496 - rev. 02...
- Page 2 - Collegare la scheda di remotizzazione e il terminale remoto rispettando le numerazioni dei morsetti dei due componenti; per questo collegamento INSTALLAZIONE PCD PER UGR S, UGRS E,UGR/H S MODELLI 6÷44, MCA , MCA H, utilizzare cavo schermato con tre coppie twistate (lunghezza massima 150 ECHO, ECHO H (COD.
- Page 3 - After making all the electrical connections, check the position of the four INSTALLATION OF PCD FOR UGR S, UGRS E, UGR/H S MODELS 6÷44, MCA, MCA microswitches on the electronic card inside the remote terminal; microswitches H, ECHO, ECHO H (COD. 1701545) AS SHOWN IN FIGURE 1 2 and 3 should be in the OFF position, while numbers 1 and 4 should be ON.
- Page 4 Remote Terminal REGOLATORE ELETTRONICO ELECTRONIC REGULATOR DOWN Scheda di remotizzazione Remote control card Scheda Principale Main Card Terminale Remoto Remote Terminal Regolatore Elettronico Electronic Regulator 40010 Bentivoglio (BO) Via Romagnoli, 12/a tel. 051/8908111 fax 051/8908122 www.galletti.it RG66000496 - rev. 02...
