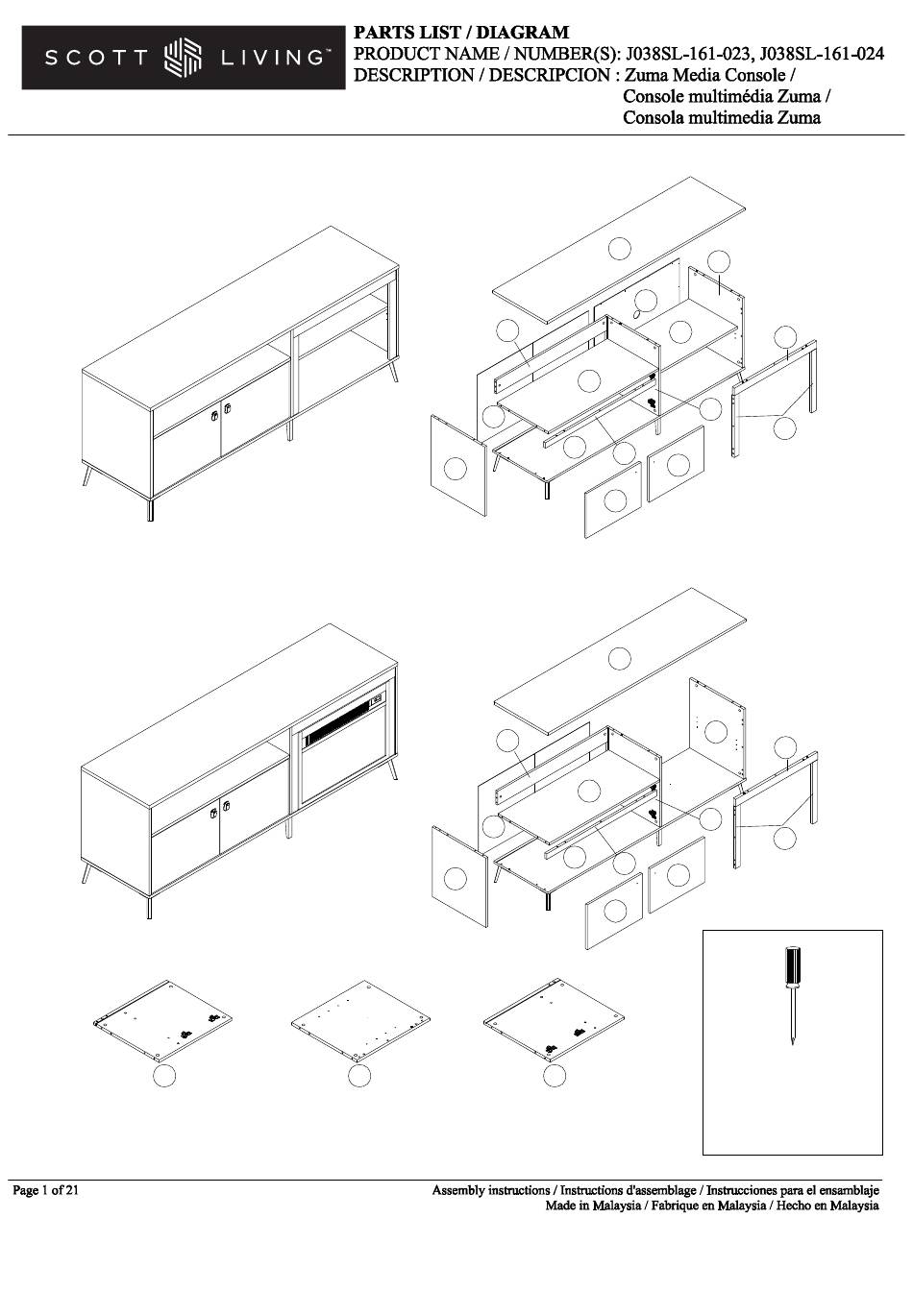

# RJ038-161-023-LSP
# RJ038-161-024-LSP
x1 Left Side Panel
x1 Panneau Latéral Gauche
x1 Panel Lateral Izquierdo
1
1
2
# RJ038-161-023-RSP
# RJ038-161-024-RSP
x1 Right Side Panel
x1 Panneau Côté Droite
x1 Panel Derecho
4
8
7
6
12
5
15
13
4
7
6
12
5
15
13
3
# RJ038-161-023-CPAN
# RJ038-161-024-CPAN
x1 Center Panel
x1 Panneau Central
x1 Panel Central
2
11
9
3
10
14
2
9
3
10
14
Philips Head screwdriver
(Not included)
Tournevis cruciforme
(Non compris)
Destornillador de estrella
(No incluido)
780-123HM1-0
Advertisement
Related Manuals for Scott Living Zuma J038SL-161-023
Summary of Contents for Scott Living Zuma J038SL-161-023
- Page 1 Philips Head screwdriver (Not included) Tournevis cruciforme # RJ038-161-023-LSP # RJ038-161-023-RSP # RJ038-161-023-CPAN (Non compris) # RJ038-161-024-LSP # RJ038-161-024-RSP # RJ038-161-024-CPAN Destornillador de estrella x1 Left Side Panel x1 Right Side Panel x1 Center Panel (No incluido) x1 Panneau Latéral Gauche x1 Panneau Côté...
- Page 2 # RJ038-161-023-TPA # RJ038-161-023-BOP # RJ038-161-023-SPAN # RJ038-161-023-BSRA # RJ038-161-024-TPA # RJ038-161-024-BOP # RJ038-161-024-SPAN # RJ038-161-024-BSRA x1 Top panel x1 Bottom Panel x1 Shelf Panel x1 Back Support Rail x1 Panneau supérieur x1 Panneau Inférieur x1 Panneau d'étagère x1 Rail de support arrière x1 Panel superior x1 Panel Inferior x1 Panel de estantería...
- Page 3 # RJ038-161-023-LEGC # RJ038-161-023-LEG # RJ038-161-023-HAND # RJ038-161-023-PIN # RJ038-161-024-LEGC # RJ038-161-024-LEG # RJ038-161-024-HAND # RJ038-161-024-PIN x1 Center Adjustable Leg x5 Leg x2 Handle x4 Shelf Support Pin x1 Pled r glable central x5 Jambe x2 Poignée x4 Goupille de support d'étagère é...
- Page 4 ( x 29 ) 780-123HM4-0...
- Page 5 ( x 1 ) ( x 5 ) ( x 24 ) 780-123HM5-0...
- Page 6 ( x 28 ) 780-123HM6-0...
- Page 7 ( x 4 ) ( x 8 ) 780-123HM7-0...
- Page 8 CAUTION MISE EN GARDE ( x 3 ) PRECAUCI Ó STEP 5.1 TAPE 5.1 É PASO 5.1 STEP 5.2 TAPE 5.2 É PASO 5.2 780-123HM8-0...
- Page 9 CAUTION MISE EN GARDE ( x 3 ) PRECAUCI Ó 780-123HM9-0...
- Page 10 CAUTION MISE EN GARDE ( x 9 ) PRECAUCI ó 780-123HMA-0...
- Page 11 CAUTION MISE EN GARDE ( x 7 ) PRECAUCI ó 780-123HMB-0...
- Page 12 780-123HMC-0...
- Page 13 CAUTION MISE EN GARDE ( x 6 ) PRECAUCI Ó 780-123HMD-0...
- Page 14 ( x 16 ) 780-123HME-0...
- Page 15 ( x 4 ) 780-123HMF-0...
- Page 16 HARDWARE FOR FIREPLACE INSTALLATION MATÉRIEL POUR L'INSTALLATION DU FOYER HARDWARE PARA INSTALACIÓN DE CHIMENEAS Pan Head Screw 4 x 14 Metal L-Bracket Vis à tête cylindrique 4 x 14 Support en L en métal Tornillo de cabeza plana 4 x 14 Soporte en L de metal STEP 13.1 TAPE 13.1...
- Page 17 Assembly instruction Instructions d'assemblage Instrucciones de montaje Insert Insérer Insertar Press Presse Prensa DOOR ADJUSTMENT RÉGLAGE DE LA PORTE AJUSTE DE LA PUERTA FRONT AND BACK ADJUSTMENT RÉGLAGE AVANT ET ARRIÈRE AJUSTE DELANTERO Y TRASERO DETACH INSTRUCTION DÉTACHER L'INSTRUCTION LEFT AND RIGHT ADJUSTMENT INSTRUCCIÓN DE SEPARAR RÉGLAGE GAUCHE ET DROITE AJUSTE IZQUIERDO Y DERECHO...
- Page 18 ( x 4 ) ( x 4 ) Adjust metal leg for leveling. Ajuster le pied en métal pour le nivellement. Ajuste la pata de metal para nivelar. 780-123HMI-0...
- Page 19 ( x 2 ) 780-123HMJ-0...
- Page 20 ( x 1 ) 780-123HMK-0...
- Page 21 780-123HML-0...
