UPS üzemmód
UPS funkció
Ez a termék szünetmentes tartalék tápegység funkcióval rendelkezik. A használati és
üzemeltetési óvintézkedések a következők:

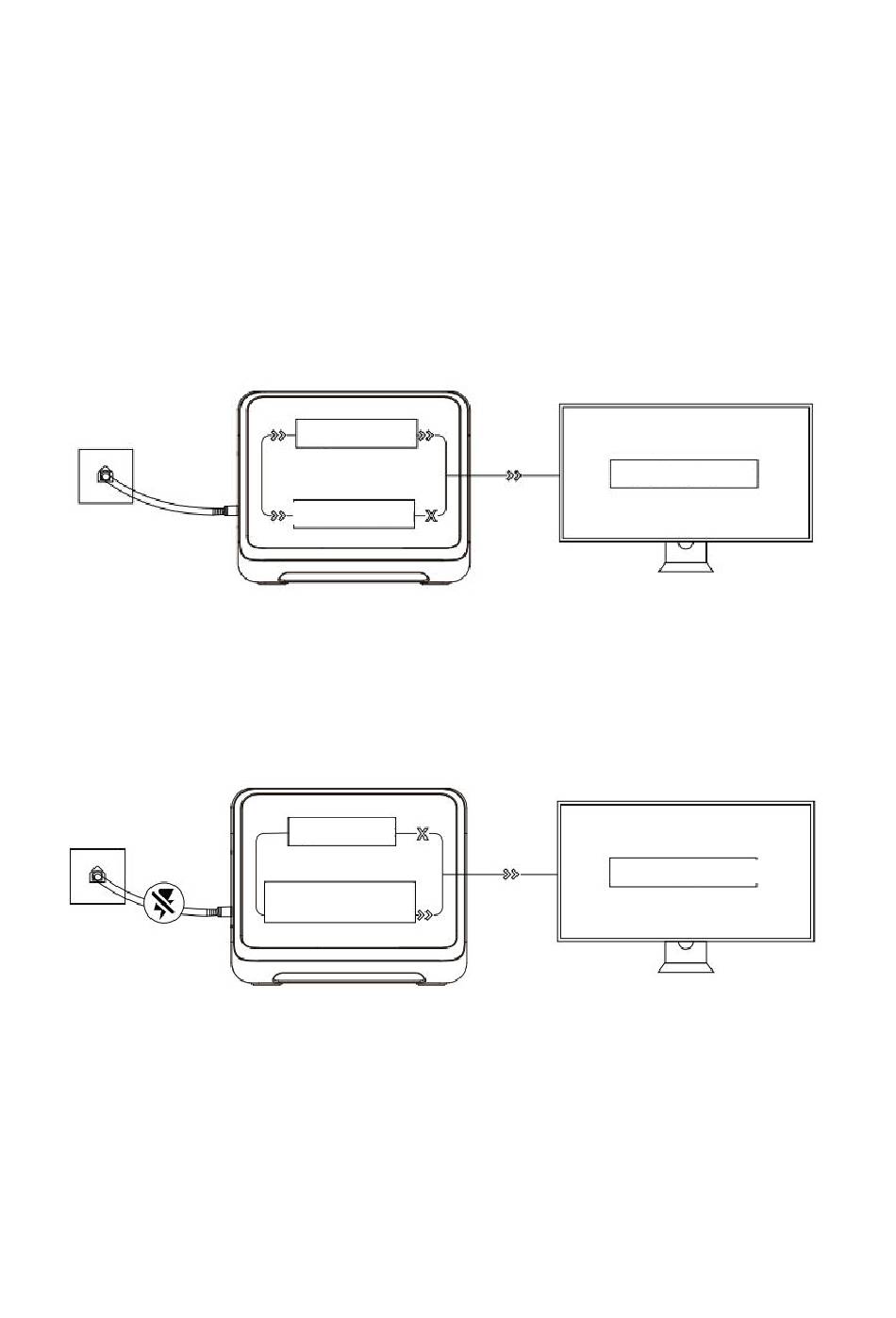

Amint az alábbi 1. képen látható, amikor a termék a fali aljzat és az elektromos készülék
közé van csatlakoztatva, és a termék tápellátása és AC kapcsolója bekapcsolt állapotban
van, a termék belép az UPS üzemmódba. A konnektorban lévő váltakozó áramú hálózat a
megkerülő áramkörön keresztül táplálja az elektromos készüléket, és tölti a terméket is.
Ebben a munkaállapotban az elektromos készülék névleges teljesítményének 1100 W-nál
kisebbnek kell lennie, különben a túlterhelésvédelem működésbe léphet.
Amint az alábbi 2. képen látható, amikor a konnektor végén lévő AC-hálózatot leválasztják,
a terméken belüli bypass kimenet leáll, a termék 10 ms-on belül kétirányú inverter
áramkörre vált, és az áramkör kimenetei áramot szolgáltatnak az elektromos készüléknek,
hogy az elektromos készülék szünetmentes legyen és normálisan működjön a folyamat
során.
Bypass
áramkör
Az akkumulátor
töltése
1. kép
Bypass
áramkör
Kétirányú interter
áramkör
2. kép
