Sony STR-AZ1000ES Startup Manual

Multi Channel AV Receiver
Récepteur AV Multicanal
Startup Guide
Guide de démarrage
Guía de inicio
STR-AZ1000ES
1

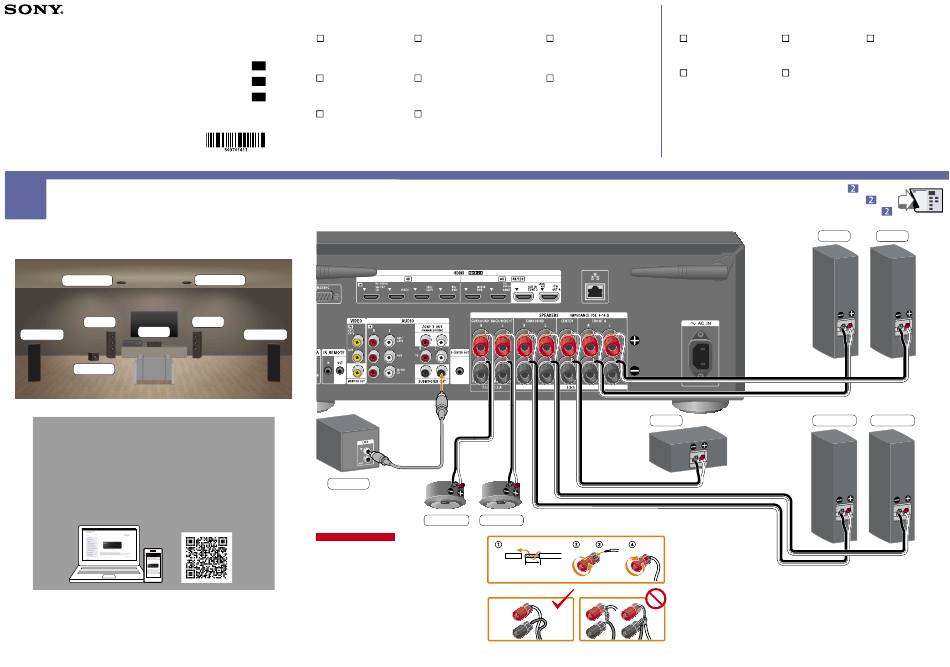

Installing and connecting the speakers
Installation et raccordement des enceintes
Instalación y conexión de los altavoces
Example of a 5.1.2 channel speaker system configuration
Exemple d'une configuration de systèmes d'enceintes 5.1.2 canaux
Ejemplo de configuración de un sistema de altavoces de 5.1.2 canales
TOP MIDDLE L
FRONT L
CENTER
SURROUND L
SUBWOOFER
Visit the Help Guide for complete instructions and information
including more examples of speaker system configurations and
connections.
Consultez le Guide d'aide pour des instructions et des informations
complètes, notamment des exemples supplémentaires de
configurations et de connexions de systèmes d'enceintes.
Visite la Guía de ayuda para ver instrucciones completas e
información incluyendo más ejemplos de configuraciones y
conexiones del sistema de altavoces.
https://rd1.sony.net/help/ha/straz10/h_uc/
Sony Corporation © 2022 Printed in Malaysia / Imprimé en Malaisie
Supplied accessories:
Accessoires fournis :
Accesorios suministrados:
Remote control (1)
Télécommande (1)
Mando a distancia (1)
EN
FR
AC power cord (mains lead) (1)
Cordon d'alimentation secteur (1)
ES
Cable de alimentación de CA (1)
Calibration microphone (1)
5-037-014-11(1)
Microphone de calibrage (1)
Microfono de calibracion (1)
TOP MIDDLE R
FRONT R
SURROUND R
SUBWOOFER
Note / Remarque / Nota
• Connect speakers with a nominal impedance of
6 ohms to 16 ohms.
• Connect speaker cables properly with the polarities
(  /  ) matched between the speaker cables and
the SPEAKERS terminals.
• Raccordez les enceintes avec une impédance
nominale de 6 ohms à 16 ohms.
• Connectez correctement les câbles d'enceintes en
faisant correspondre les polarités (  /  ) des câbles
d'enceintes et des bornes SPEAKERS.
• Conecte los altavoces con una impedancia nominal
de 6 ohm a 16 ohm.
• Conecte los cables de altavoz correctamente
haciendo coincidir las polaridades (  /  ) entre los
cables de altavoz y los terminales de SPEAKERS.
Mic stand top (1)* 1 R03 (size AAA) batteries (2)
Partie supérieure du socle pour micro (1)* 1 Piles R03 (taille AAA) (2)
Parte superior del soporte del micrófono (1)* 1 Pilas R03 (tamaño AAA) (2)
Mic stand pillar (1)* FM wire antenna (aerial) (1)
1
Colonne du socle pour micro (1)* 1 Antenne fil FM (1)
Columna del soporte del micrófono (1)* 1 Antena FM de cable (1)
* For how to assemble the calibration mic
1
stand, refer to the Operating Instructions.
Mic stand bottom (1)* * 1 Pour savoir comment assembler le socle
1
pour micro de calibrage, reportez-vous au
Partie inférieure du socle pour micro (1)*
1
mode d'emploi.
Base del soporte del micrófono (1)*
1
* 1 Para ver cómo montar el soporte del
micrófono de calibración, consulte el
manual de instrucciones.
Monaural audio cable
Câble audio mono
Cable de audio
monofónico
TOP MIDDLE R TOP MIDDLE L
10 mm (13/32")
You will also need (not supplied):
Autres accessoires nécessaires (non fournis) :
También necesitará (no suministrado):
Speaker cables
Câbles d'enceinte
Cables de altavoz
Monaural audio cable
Câble audio mono
Cable de audio monofónico
* For the types of HDMI cables to use, visit the Help Guide.
2
* 2 Pour les types de câbles HDMI à utiliser, consultez le Guide d'aide.
* 2 Para ver los tipos de cables HDMI que se pueden utilizar, visite la Guía de ayuda.
* 3 These cables may not be needed depending on your connection.
* 3 Il est possible que ces câbles ne soient pas nécessaire selon votre connexion.
* Puede que estos cables no sean necesarios dependiendo del tipo de conexión.
3
Speaker cable
Câble d'enceinte
Cable del altavoz
Speaker cable
Câble d'enceinte
CENTER
Cable del altavoz
Improper connection may result
in fatal damage to the receiver.
Un raccordement incorrect peut
entraîner une détérioration
irrémédiable de l'ampli-tuner.
Una conexión incorrecta puede
resultar en un daño fatal para al
receptor.
HDMI cables* 2 LAN cable* 3
Câbles HDMI* 2 Câble LAN* 3
Cables HDMI* 2 Cable LAN* 3
Optical digital cable*
3
Câble optique numérique*
3
Cable digital óptico*
3
Go to back page for step
.
Consultez le verso pour l'étape
.
Vaya al dorso para consultar el paso
.
FRONT R FRONT L
SURROUND R SURROUND L
