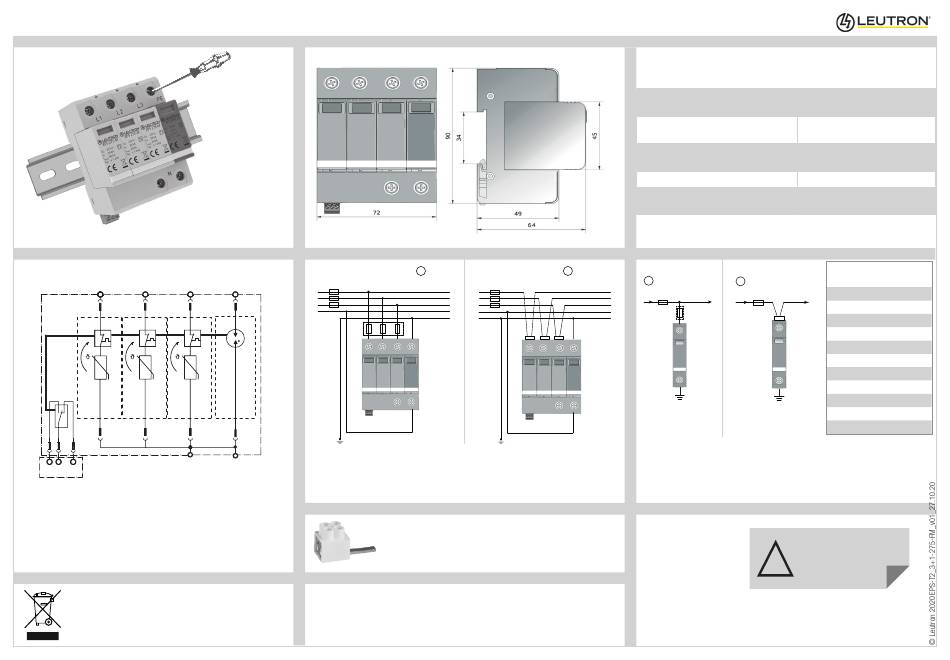

Leutron EPS T2 Series Installation Instruction

Installationsanweisung / Installation Instruction EPS T2-Serie / EPS type 2 series (38 06 15)
Montage / Mounting
max. 4,5 Nm
Prinzipschaltbild / Basic circuit diagram
L1
L2
L3
N
14 11 12
FM
Defekte Geräte bei Wertstoffsammelstellen abgeben.
Submit defective devivces at recycling centers.
Maßbild / Dimensions
Stichverdrahtung / Parallel Connection
F1/F2: siehe rechts/see right
PE
F1
L1
L2
L3
N
F2
N
Zubehör / Accssories:
DAK2x16
(17 01 10)
V-Verdrahtung / V Connection
1 2
F1: siehe rechts/see right
F1
L1 L1
L2
L2
L3 L3
N
N
PE PE
Technische Daten / Technical Data
EPS T2/3+1-275-FM
IEC-Prüfklasse/EN-Typ
IEC category/EN type
Max. Anzugsdrehmoment/
Max. connection torque at terminals
Anschlussdrahtquerschnitt (starr/flexibel)
Conductor cross section (solid/stranded)
AWG
Anschlussdrahtquerschnitt FM (starr/flexibel)
Conductor cross section FM (solid/stranded)
Max. Vorsicherung / Max. backup fuse
1 2
L1
F1 max. 125 A gG
F1 max. 250 A gG
S 1
L2 S 1
L3
S 2
N
F2 max. 125 A gG
PE
S 2
S 3 S 3
Weitere Informationen sind den Datenblättern zu entnehmen. /
Further information are on the datasheets.
!
Leutron GmbH · Gaussstr. 2 · D-70771 Leinfelden-Echterdingen · Germany ·
Tel. +49 (0) 711 94771-0 · Fax:+49 (0) 711 94771-70 · info@leutron.de
www.leutron.de
Typ 2 / class II
Type 2 / class II
4,5 Nm
1,5 - 35 mm² / 1,5 - 25 mm²
15-2
1,5 mm²
Fuse F1 S 2 in S 3 in
A gG mm² mm²
25 10 16
35 10 16
40 10 16
50 10 16
63 10 16
80 10 16
100 16 16
125 16 16
160 25 25
200 35 35
250 35 35
Sicherheitshinweise
Safety informations
