Malmbergs 99 170 32 Instruction Manual

Box Dimmer
250W LED
Brugsanvisning / Instruction Manual
Käyttöohje / Bruksanvisning
EMC Standard (EMC)
EN 60669-2-1:2004+A1:2009+A12:2010 (Clause 26)
EN55015:2013+A1:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN61547:2009
EN62493:2015
Safety Standard (LvD)
EN 60669-2-1:2004 + A1:2009 + A12:2010
EN 60669-1:2018
roHS Standard (roHS)
Directive (EU) 2015/863 amending
2011/65/EU

DECLArATION OF CONFOrMITY

We hereby certify that the device satisfies the provisions for
CE/Nemko markings in accordance with the EU directives (Lv
Directive 2014/35/EU, EMC Directive 2014/30/EU, roHS
Directive (EU) 2015/863 amending 2011/65/EU) as described
in this manual.
For and on behalf of:
Malmbergs Elektriska AB, Sweden.
Mr. Magnus Johansson / Product Manager
Date: November 18, 2019
Malmbergs Elektriska AB (publ)
PO Box 144, SE-692 23
Kumla, SWEDEN
Phone: +46 (0)19 58 77 00
info@malmbergs.com
www.malmbergs.com
99 170 32
DK
DÅSE LYSDÆMPEr LED
Lysdæmperen er specielt udviklet til dæmpbare LED Lyskilder.
TEKNISKE DATA
Mærkespænding
Frekvens
Max. LED belastning
Maks. antal drivere / armaturer
Min. LED belastning
Lysdæmper type
Halogen belysning 230v
Glødepære
Dimensioner
vægt
Drift temperatur
ANvENDELSE
Et kort tryk vil henholdsvis tænde og slukke lyset. Et langt tryk
vil regulere lyset op og ned. For at ændre retning slippes trykket
og der trykkes igen og retningen er ændret. Lysdæmperen stop-
per i min. og max. niveau.
INDSTILLING
1. Indstilling af Min.
ved at justere minimum niveau, sikres det at lysdæmperen i
min niveau kan tænde lyskilden samt flimmer undgås.
2. Indstilling af Max.
ved at justere maximum niveau, fjernes evt. lysdæmperens
maxniveau som kan være højere end lyskildens.
3. Indstilling af rampetid / Speed
Her indstilles hvor hurtigt lysdæmperen skal regulere fra
f.eks min. til max.
4. Power Memory
ON: Hvis strømmen afbrydes og kommer igen, så vil lyset
DK
igen være on.
EN
OFF: Hvis strømmen afbrydes og kommer igen, så vil lyset
forblive slukket.
FI
5. Lampe Memory
NO ON: Opretholder altid sidste lysniveau.
OFF: Lyset vil altid tænde i max. niveau.
SE
5

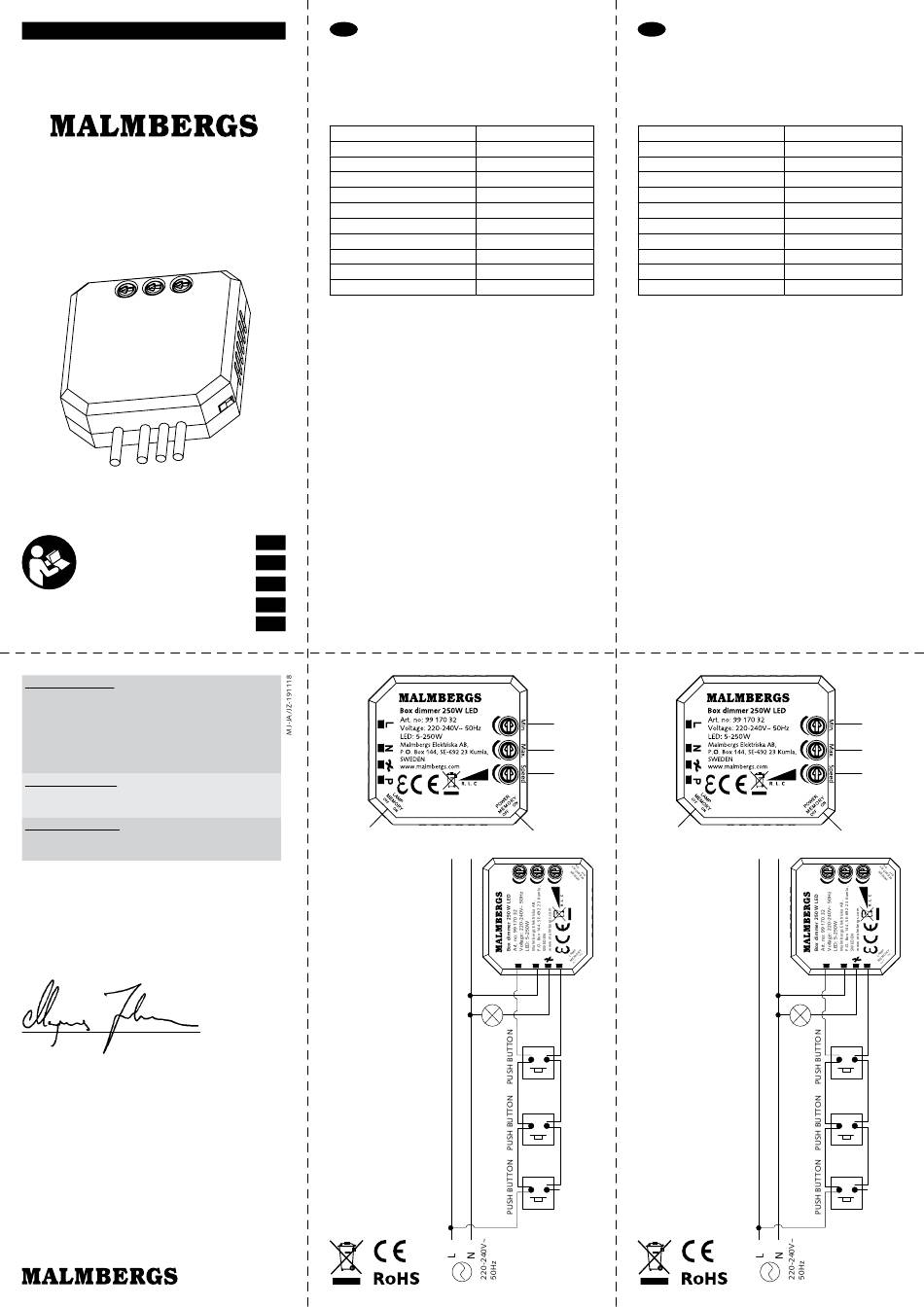

FOrBINDELSES SKEMA
EN
BOx DIMMEr
This dimmer has been developed especially for dimmable LED
lamps.

TECHNICAL DATA

220-240v ~ Operating voltage
50Hz Frequency
250W Max. LED load
15 Max. qty of drivers/luminaires
5W Min. LED load
Universal ( LrC ) Dimming type
5-400vA/W Halogen lighting 230v
5-400vA/W Incandescent lighting
45x43x13 mm Dimensions
30 g Weight
-10ºC – +40ºC Operating temperature

OPErATION

A quick press will turn the lamps on or off. A long press will dim
the light. To change dimming direction (ascending or descend-
ing) release the button and press again until desired brightness.
The device has dimming stop in the maximum and minimum
intensity.

SETTING

1. Min. Setting
Adjust the minimum dimming level, to avoid the lights to
flicker or switch off.
2. Max. Setting
Adjust the maximum dimming level, to avoid the lights to
flicker.
3. Dimming Speed
Adjust the dimming speed.
4. Power Memory
ON: when the power is cut off and it returns, the lights will
be on.
OFF: when the power is cut off and it returns, the lights will
be off.
5. Lamp Memory
ON: always keep the last dimming level of the lamps.
OFF: the lamps always turn on in the maximum level.
1
2
3
4 5
Min. Max. Speed

WIrING

L
N P
220-240v ~
50Hz
250W
15
5W
Universal (rCL)
5-400vA/W
5-400vA/W
45x43x13 mm
30 g
-10ºC – +40ºC
1
2
3
4
Min. Max. Speed
L
N P
