HPControl TM Series User Manual

Instrukcja obsługi termosatycznego zaworu mieszającego serii TM
User manual for termostatic mixing valve series TM

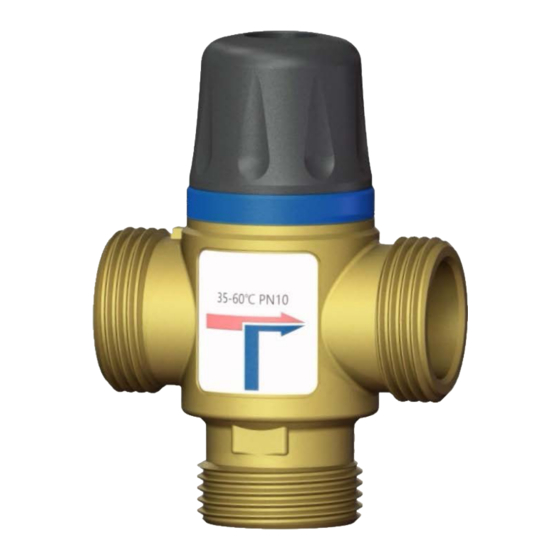

Informacje ogólne / General information
PL:
Termostatyczne zawory mieszające są stosowane w instalacjach wody
użytkowej, obiegach grzewczych, kotłach, generatorach na paliwo stałe czy
pompach ciepła. Można spotkać je również w przemysłowych instalacjach wodnych.
Ich funkcją jest utrzymanie stałej temperatury przesyłanej wody zmieszane, nawet
jeśli temperatura dopływu gorącej i zimnej wody lub ciśnienia są różne.
EN:
Thermostatic mixing valves are used in domestic water systems, heating
circuits, central heating system, wall-mounted boilers, solid fuel generators, heat
pumps. This types of valve are used also in industrial water systems.Their function is
to maintain constant the temperature of the the mixed water sent to users even if hot
and cold water inlet temperatures or pressures are differrent.
Parametry techniczne / Technical parameters
Maksymalne ciśnienie statyczne / Max static pressure: 10 bar
Maksymalne ciśnienie pracy / Max working pressure: 5 bar
Maksymalna różnica ciśnień wejściowych / Max difference between inlet pressures: 3 bar
Temperatura pracy / Working temperature: 20÷4 5°C lub/or 35÷6 0°C
Maksymalna temperatura pracy / Max working temperature: 9 5°C (chwilowo / short time 110°C)
Dokładność / Accuracy: ± 2°C
Materiał korpusu / Valve body: Mosiądz / Brass CW617N
Uszczelenienie / Seal: EPDM
Rodzaj gwintu / Thread type: zewnętrzny / external BSP
Rodzaj medium / Medium type: woda / water, glikol / glycol - max 30%
Wymiary i typy zaworów / Dimensions and valves types
Gwint
Model
Thread
TM201 G 3/4"
TM202 G 3/4"
TMV251 G 1"
TMV252 G 1"
Tab. 1. Rodzaje zaworów mieszających serii TM
Tab. 1. Types of termostatic mixing valve series TM
Montaż zaworu / Valve assembly
PL:
Przed przystąpieniem do montażu zaworu należy upewnić się, że kierunek przepływu czynnika w instalacji jest
zgodny z oznaczeniem na zaworze (rys. 2). Instalacja nie może zawierać zanieczyszczeń. W przypadku nowych instalacji
koniecznie należy ją przepłukać w celu usunięcie pozostałości po obróbce rur. W celu ułatwienia późniejszej konserwacji
lub ewentualnej wymiany na przyłączach zasilających zalecany jest montaż zaworów odcinających. Przed przyłączami
wlotowymi zalecamy montaż filtrów siatkowych.
W instalacjach w których wystąpić może cyrkulacja grawitacyjna lub przepływ zwrotny, dodatkowo zalecany jest montaż
zaworów zwrotnych na przyłączach wody ciepłej i zimnej.
Termostatyczny zawór mieszający może być montowany w dowolnej pozycji. Miejsce montażu należy dobrać tak aby
umożliwiało dostęp do pokrętła nastawy temperatury.
EN:
Before installing the valve, make sure that the direction of medium flow in the installation corresponds to the marking
on the valve (Fig. 2). The installation must not contain any impurities. In the case of new installations, it must be flushed in
order to remove the remains of pipe processing. Shut-off valves are recommended to be installed on the supply
connections to facilitate subsequent maintenance or possible replacement. We recommend installing mesh filters in front
of the inlet connections.
In installations where gravity circulation or backflow may occur, it is additionally recommended to install check valves on
hot and cold water connections.
The thermostatic mixing valve can be installed in any position. The mounting location should be selected so that it allows
access to the temperature setting knob.
Zakres temp.
Kvs
Temp. range
1.6 m3/h 20-45 °C
1.6 m3/h 35-60 °C
2.5 m3/h 20-45 °C
2.5 m3/h 35-60 °C
HPCONTROL SEBASTIAN BÓJCZUK S.K.A., ul. Jagatowska 44, 80-180 Gdańsk,
NIP 5833441127, tel. (+48) 58 741-72-00, kom. (+48) 665-870-402
info@hpcontrol.pl, www.hpcontrol.eu
70

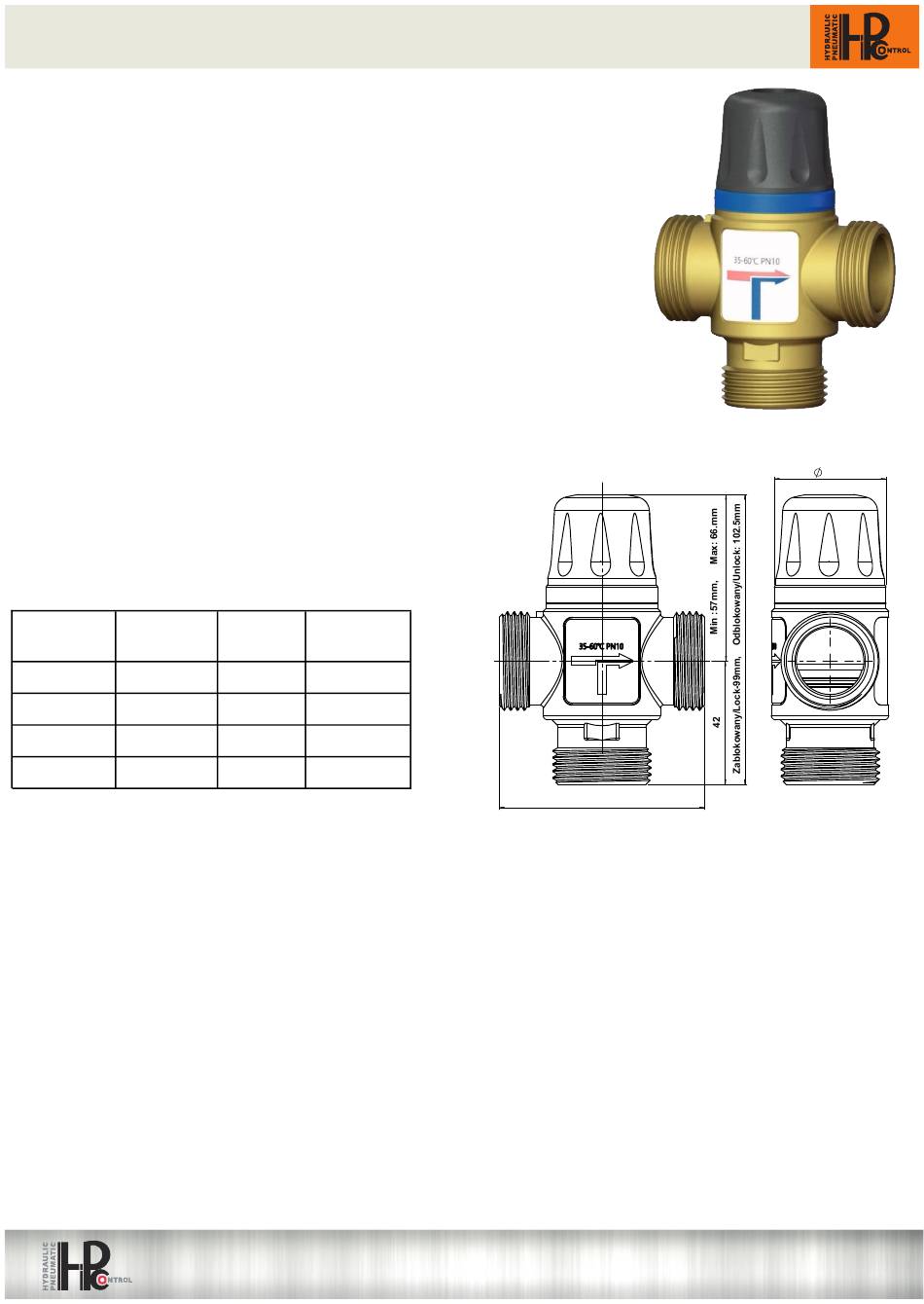

Rys. 1. Rysunek techniczny termostatycznego zaworu mieszającego serii TM
