HPControl 3M Series User Manual

Instrukcja obsługi zaworu mieszająco-rozdzielającego serii 3M i 4M
User manual for mixing-diverting valve series 3M and 4M
Informacje ogólne / General information
PL: Zawory mieszająco-rozdzielające 3-drogowe przeznaczone są do wodnych systemów grzewczych, chłodniczych oraz instalacji ciepłej wody
użytkowej CWU. Najczęściej stosuje się je jako zawory mieszające do regulacji temperatury wody zasilającej w instalacji centralnego ogrzewania
lub CWU. Wymaganą temperaturę zasilania uzyskuje się poprzez zmieszanie medium z kotła zasilającego instalację z medium powrotnym. Mogą
być także stosowane jaki zawory rozdzielające lub przełączające.
Zawór mieszający 4-drogowy stosuje się do regulacji temperatury wody zasilającej w instalacji. Jego dodatkową zaletą jest podwyższenie
temperatury medium powracającego do kotła dzięki czemu kocioł grzewczy jest dodatkowo zabezpieczony przed korozją.
Kompaktowe zawory mieszające 3- i 4- drogowe mogą być sterowane ręcznie za pomocą rączki lub elektrycznie siłownikiem A83 lub A010 tworząc
kompaktowy zespół.
EN: The 3-way mixing-diverting valve is designed for central heating, cooling systems or for hot water system. .They are commonly used as mixing
valves to regulate the supply water temperature in a central heating or hot water system. The required flow temperature is obtained by mixing the
medium from the boiler supplying the system with the return medium. .They are commonly used as mixing valves to regulate the supply water
temperature in a central heating or hot water system. The required flow temperature is obtained by mixing the medium from the boiler supplying the
system to the return medium. Valves can also be used as diverting or switching valves.
The 4-way mixing valve is used to regulation temperature of water in the system. Additional advantage is to increase the return temperature to the
boiler, which makes the boiler more resistant to corrosion.
Compact 3- and 4-way mixing valves can be manually operated using a handle or electrically using actuator A83 or A010 to form a compact unit.
Parametry techniczne / Technical parameters
Ciśnienie pracy / Working pressure: 0-10 bar
Temperatura pracy / Working temeprature: -10÷ 110°C
Materiał korpusu / Valve body: Mosiądz / Brass CW617N
Uszczelenienie / Seal: EPDM
Nieszczelność / Leakage: <0,1%
Rodzaj gwintu / Thread type: wewnętrzny / internal BSP
Rodzaj medium / Medium type: woda / water, glikol / glycol - max 50%

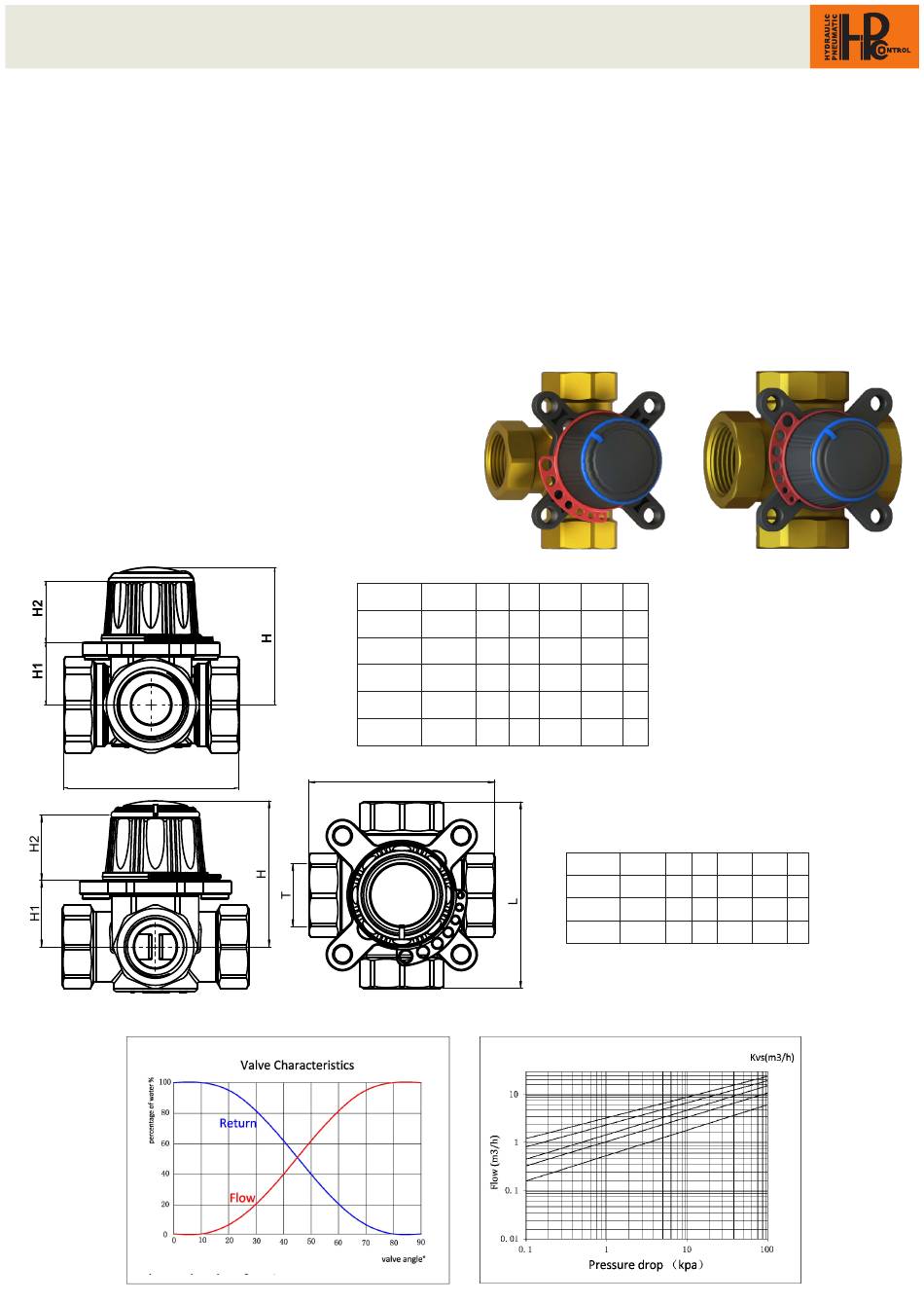

Wymiary / Dimensions
L
Charakterystyki przepływu / Flow characteristics
Wymiary w mm / Dimension in mm
Art No. T[inch] Kvs L
3M20
3/4 6 80
1 12 80
3M25
3M32 1 1/4 18 90
1 1/2 26 115 72.5
3M40
2 36 125 72.5
3M50
L
H H1 H2
64 28.5 28
64 28.5 28
68 32.5 28
39 28
39 28
T[inch] Kvs L
Art No.
4M20 3/4 6 80
12 80
4M25 1
1 1/4 18 90
4M32
H H1 H2
64 28.5 28
64 28.5 28
68 32.5 28
36
26
18
12
6
